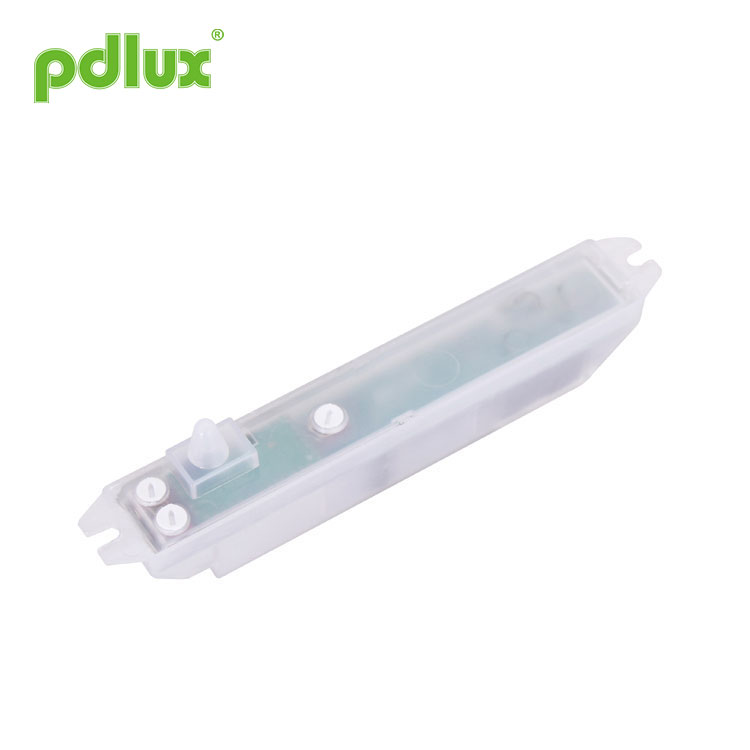

Sensore a microonde HF

Il sensore a microonde HF è ampiamente applicato nei corridoi, nei bagni, negli ascensori, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Richiede numerosi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Modello:PD-MV1020

Invia richiesta

Sensore a microonde HF

Riepilogo
Si tratta di un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360° e la frequenza di lavoro è di 5,8 GHz. Si basa sul principio Doppler che integra l'emissione e la ricezione. Adotta MCU (Micro Control Unit) che aumenta notevolmente la sua precisione e diminuisce il tasso di guasto. Ha un aspetto delicato e una struttura compatta. Può essere collegato indipendentemente ai carichi o facilmente installato all'interno di corpi illuminanti con paralume in vetro o plastica. È ampiamente applicato nei corridoi, nei bagni, negli ascensori, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Richiede numerosi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Caratteristiche
1. Danno non dovuto alle radiazioni: la potenza del suo trasmettitore è inferiore a 0,3 mW, il che non danneggia il corpo umano.
2. Prestazioni affidabili e stabili: applica il filtraggio RC e il filtraggio digitale nell'elaborazione digitale. Anche
utilizza la tecnologia del trigger zero digitale, ovvero al punto zero verrà connesso o disconnesso automaticamente. Esso
adotta il chip di gestione dell'alimentazione per garantire prestazioni stabili a 100-240 V/AC.

Specifiche

Alimentazione: 100-240 V CA
Frequenza di alimentazione: 50/60 Hz
Potenza di trasmissione: <0,3 mW
Carico nominale:
1200 W, massimo, tungsteno (cosφ=1) (220-240 V CA)
300 W, massimo, fluorescente (cosφ=0,5) (220-240 V CA)
600 W, massimo, tungsteno (cosφ=1) (100-130 V CA)
150 W, massimo, fluorescente (cosφ=0,5) (100-130 V CA)
Temperatura di funzionamento: -15°C~+70°C

Livello di protezione: IP20, Classe II
Luogo di installazione: interno, montaggio a soffitto
Sistema HF: onda elettrica CW da 5,8 GHz, banda ISM
Angolo di rilevamento: 360°(installazione a soffitto)
Campo di rilevamento: 1-8 m (raggi)
(regolabile)(Installazione a soffitto)
Impostazione dell'ora: 8 secondi-12 minuti, (regolabile)
Controllo della luce: 10-1000LUX, (regolabile)
Consumo energetico: circa 0,5 W

Informazioni sul sensore

Applicazioni
Le microonde possono penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume di un certo spessore di vetro, plastica o legno. Ad esempio, nell'applicazione nell'illuminazione, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le luci comuni in luci con rilevamento automatico.

Modalità di connessione uno:
Collegare N, L con l'alimentazione; Collegare N, L' con il carico.
Collegare il carico a L’, il carico funzionerà quando viene rilevato il segnale e smetterà di funzionare durante il tempo di ritardo preimpostato quando non ci sono segnali successivi.

È possibile installarne uno o più anche all'interno del soffitto o del pavimento per controllare l'intero passaggio.
Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

Modalità di impostazione uno: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione del controllo della luce
Può essere definito nell'intervallo 10~1000 LUX. Ruotare completamente la manopola in senso antiorario equivale a circa 10 lux, ruotarla completamente in senso orario equivale a circa 1000 lux. Quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

(2) Impostazione dell'ora

Può essere definito da 8 secondi (ruotare completamente in senso antiorario) a 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura.

NOTA:Quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

(3)Impostazione dell'intervallo di rilevamento (sensibilità)

Campo di rilevamento è il termine utilizzato per descrivere i raggi del raggio approssimativamente circolare sul terreno quando installato ad un'altezza di 2,5 m. Girare la manopola completamente in senso antiorario è la portata minima, completamente in senso orario è la massima.

Nota:il raggio di rilevamento di cui sopra si ottiene nel caso di una persona alta tra 1,6 m e 1,7 m con una figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche il campo di rilevamento.

Avviso:quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato causato dal movimento di foglie e tende, piccoli animali o dall'interferenza della rete elettrica e materiale elettrico. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Promemoria amichevole:quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà una reazione di errore.

Nota:si prega di non regolare eccessivamente le tre manopole funzionali. Questo perché le tre manopole funzionali sono state collegate direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti, quando si regolano le manopole dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo, e porterà alla rotazione di 360° girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

Difetto e soluzione

Colpa	Causa del guasto	Soluzione
Il carico non funziona.	L'illuminazione è impostata in modo errato.	Regolare l'impostazione del carico.
	Il carico è rotto.	Cambia il carico.
	L'alimentazione è interrotta.	Accendere l'alimentazione.
Il carico funziona sempre.	Nella zona di rilevamento è presente un segnale continuo.	Controllare le impostazioni dell'area di rilevamento.
Il carico funziona quando non viene rilevato alcun segnale di movimento.	La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili.	Regolare nuovamente il luogo di installazione.
	Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.)	Controllare le impostazioni dell'area di rilevamento.
Il carico non funziona quando viene rilevato un segnale di movimento.	La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola.	Controllare le impostazioni dell'area di rilevamento.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
