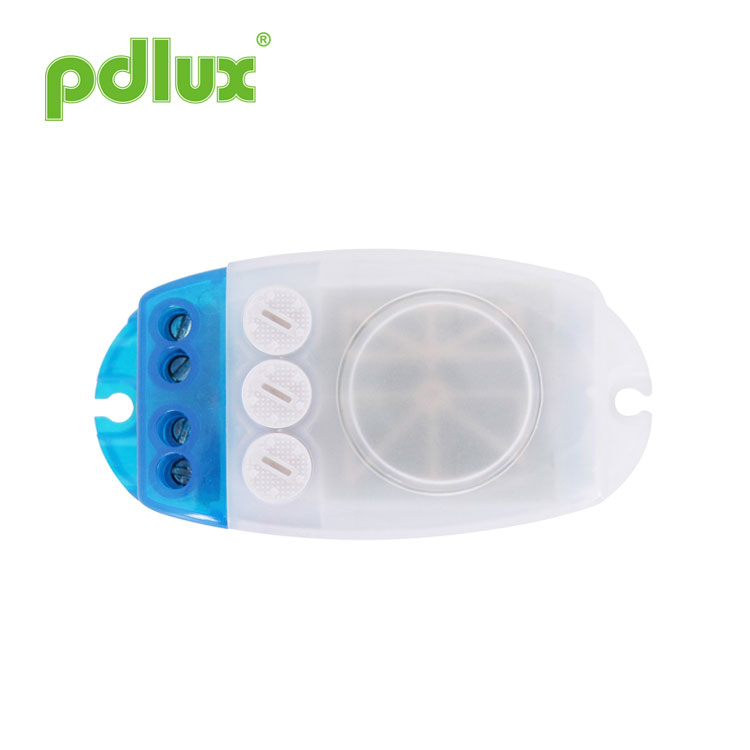

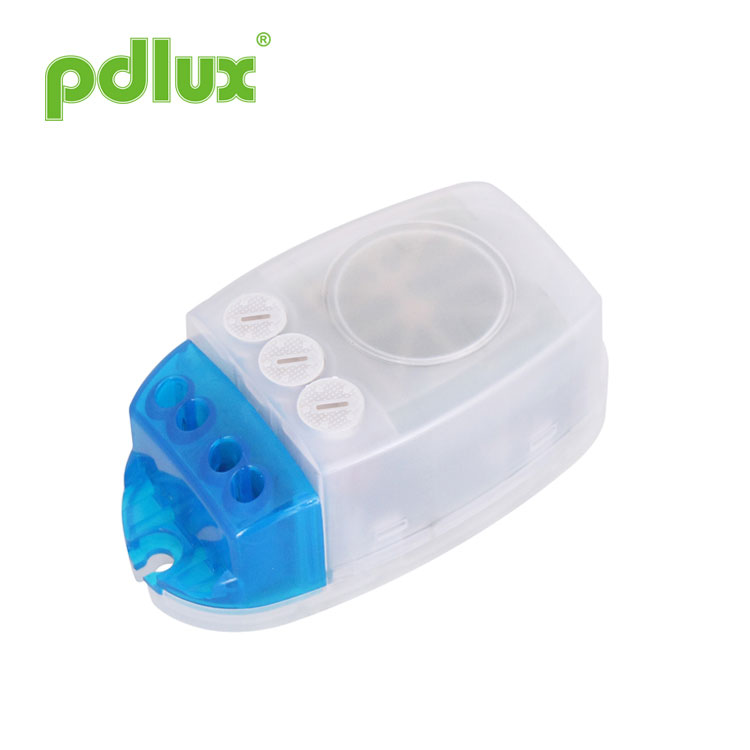

Sensore di movimento a microonde con design PCA doppio
PD-MV1019-Z è un sensore di movimento a microonde con design Dual PCA in grado di rilevare un raggio di 360° e la sua frequenza di lavoro è 5,8 G. il vantaggio di questo prodotto è lo stato di funzionamento stabile (temperatura di funzionamento stabile: -15°C~+70°C), PD-MV1019-Z adotta un sensore a microonde (uscita ad alta frequenza <0,2 mW), in modo che sia sicuro e funzioni meglio degli infrarossi sensore.
Modello:PD-MV1019-Z
Invia richiesta
Istruzioni per il sensore a microonde PD-MV1019-Z
Sensore di movimento a microonde con design PCA doppio
Riepilogo
Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controlla accuratamente il relè da accendere nel punto zero dell'onda sinusoidale, in modo che ciascun carico sia acceso. Nel punto zero dell'onda sinusoidale, il problema di corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata viene evitato, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto il impatto dell'alta tensione sotto il carico. A causa della diversificazione dei carichi elettrici attuali, in particolare dei LED le lampade, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A. L'ordinario 10A il relè può sopportare solo 3 volte la corrente di spunto ed è probabile che si rompa entro pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una vita breve e una corrente di carico ridotta. Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungamento della durata del prodotto. L'ultimo metodo di controllo della produzione di massa la tecnologia dei sensori può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Anche se il costo è aumentata rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto risultano notevolmente aumentate. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.
Caratteristiche
1. Danno non dovuto alle radiazioni: la potenza del suo trasmettitore è inferiore a 0,2 mW, il che non danneggia il corpo umano.
2. Prestazioni affidabili e stabili: applica il filtraggio RC e il filtraggio digitale nell'elaborazione digitale. Anche
utilizza la tecnologia del trigger zero digitale, ovvero al punto zero verrà connesso o disconnesso automaticamente.
adotta il chip di gestione dell'alimentazione per garantire prestazioni stabili nella tensione nominale.
3. Impostazione remota: è progettata con la funzione remota, ovvero è possibile preimpostarne la funzione tramite potenziometro
o telecomando in base alle tue esigenze pratiche.
Specifiche
| Fonte di energia | 100-240 V CA |
| Frequenza di potenza | 50/60Hz |
| Trasmettere potenza | <0,2 mW |
| Tutti i carichi | 1600 W massimo. (220-240 V CA) |
| 1000 W massimo. (100-130 V CA) | |
| Temperatura di lavoro | -15°C~+70°C |
| Installation sit | per interni, montaggio a soffitto |
| Sistema HF | Onda elettrica CW da 5,8 GHz, banda ISM |
| Angolo di rilevamento | 360°(Installazione a soffitto),180°(Installazione a parete) |
| Intervallo di rilevamento (22 ℃) | 2-8 m (raggio) (regolabile) |
| Distanza di rilevamento del movimento verticale | >16 metri |
| Controllo della luce | 10-1000LUX, (regolabile) |
| Impostazione dell'ora | 10 secondi-12 minuti, (regolabile) |
| Livello di protezione | IP20, Classe II |
Informazioni sul sensore
Applicazioni
Le microonde possono penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno
paralume realizzato con un certo spessore di vetro, plastica o legno. Ad esempio, l'applicazione nell'illuminazione, solo se
Effettuando il collegamento come mostrato di seguito è possibile trasformare le luci comuni in luci con rilevamento automatico.
Caricare lo stesso della modalità di connessione del sensore dell'alimentatore.
Carico e sensori di diversa modalità di connessione dell'alimentazione.
L'applicazione di cui sopra all'interno delle illuminazioni è uno dei molteplici utilizzi pratici. Puoi anche installarne uno o più all'interno
il soffitto o il pavimento per controllare l'intero passaggio.
Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro
un altro, altrimenti l'interferenza tra loro porterà ad una reazione di errore.
Modalità di impostazione uno: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.
(1)Impostazione dell'intervallo di rilevamento (sensibilità)
Campo di rilevamento è il termine usato per descrivere i raggi della fusione approssimativamente circolare sul
terra se installato ad un'altezza di 2,5 m. Per girare la manopola completamente in senso antiorario è il
intervallo minimo, completamente in senso orario è il massimo.
Nota: il raggio di rilevamento sopra indicato viene ottenuto nel caso di una persona di altezza compresa tra 1,6 e 1,7 m alto con figura centrale e si muove a una velocità di 1,0~1,5 m/sec. se la statura, la figura e la velocità di movimento cambia, cambierà anche il campo di rilevamento.
Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore an valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato dovuto al movimento di foglie e tende, piccoli animali o altro interferenze della rete elettrica e delle apparecchiature elettriche. Tutto quanto sopra menzionato porterà al reazione all'errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. Il movimento umano causerà l'induzione del sensore, quindi quando tu durante il test funzionale, lasciare la regione di induzione e non effettuare movimenti impedire il funzionamento continuo del sensore.
Promemoria amichevole: quando si installano due o più forni a microonde insieme, è necessario farlo mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà ad errori reazione.
Nota: non regolare eccessivamente le tre manopole funzionali. Questo perché i tre le manopole funzionali erano collegate direttamente ai componenti, in ciascuna è presente un piccolo tappo dei tre componenti, quando si regolano le manopole dall'inizio alla fine, si verificherà una rotazione eccessiva danneggiare il tappo e provocare una rotazione continua di 360°. Il limite dell'intervallo di regolazione è 270°, per favore presta attenzione a questo.
(2) Impostazione dell'ora
Il tempo di ritardo può essere impostato tra 10 secondi e 12 minuti. Qualsiasi movimento rilevato
prima che scada questo tempo il timer verrà riavviato. Si consiglia di selezionare il più breve
tempo necessario per regolare il campo di rilevamento e per eseguire il test di copertura.
NOTA: quando la luce si spegne automaticamente, saranno necessari 4 secondi prima che il sensore sia pronto per il rilevamento
un altro movimento, ovvero solo il segnale rilevato 4 secondi dopo, la luce può accendersi automaticamente.
Serve principalmente per la regolazione del tempo di ritardo dal momento in cui il segnale viene rilevato e si accende
accensione automatica fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma lo faresti
meglio abbassare il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha il
funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima del tempo di ritardo
trascorso il tempo il timer si riavvierà e la luce continuerà ad accendersi solo se è presente una persona nel rilevamento
allineare.
(3)Impostazione del controllo della luce
Può essere definito nell'intervallo 10~1000 LUX. Girare la manopola completamente in senso antiorario è
circa 10 lux, completamente in senso orario è circa 1000 lux. Quando si regola la zona di rilevamento e
eseguendo il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.
Telecomando a 14 tasti FS14B
SET: tasto di impostazione operativa del telecomando, tasto di impostazione funzionale. Premere questo tasto SET, quindi è possibile avviare la funzione di controllo remoto. Altrimenti il telecomando non è valido. Nota: è necessario completare l'impostazione del telecomando entro 1 minuto; più di 1 minuti si bloccherà automaticamente e il sensore a microonde non risponderà ai comandi telecomando. Se non si completa l'impostazione del telecomando entro 1 minuto, è necessario premere nuovamente questo tasto SET. Quando il sensore a microonde risponde al telecomando, ciascuno ogni volta che si preme il tasto, l'indicatore sul prodotto lampeggerà tre volte velocemente. Se lì non lampeggia, significa che il sensore a microonde non ha ricevuto il segnale dal telecomando controllore.
Modalità AUTO: premere questo tasto, il prodotto entra nella modalità di rilevamento automatico, il prodotto funziona in base i dati di impostazione. Quando è necessaria questa modalità AUTO, è necessario impostare i dati. Impostazione della sensibilità: 2m-4m-6m-8m(raggi.) Impostazione del ritardo temporale: 10S、3MIN、6MIN、12MIN. Impostazione Lux: 10LUX、50LUX、150LUX、2000LUX. Scegli ciascuna impostazione in base alla tua richiesta. Nota: premere il tasto SET prima di utilizzare questa modalità AUTO. Il SET è la chiave per avviare il telecomando funzione.
Le seguenti situazioni porteranno a una reazione di errore.
1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.
Difetto e soluzione
| Colpa | Causa del guasto | Soluzione |
| Il carico non funziona. | L'illuminazione è impostata in modo errato. | Regolare l'impostazione del carico. |
| Il carico è rotto. | Cambia il carico. | |
| L'alimentazione è interrotta. | Accendere l'alimentazione. | |
| Il carico funziona sempre. | Nella zona di rilevamento è presente un segnale continuo. | Controllare le impostazioni dell'area di rilevamento. |
| Il carico funziona quando non viene rilevato alcun segnale di movimento. | La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili. | Regolare nuovamente il luogo di installazione. |
| Il segnale in movimento viene rilevato dal sensore (movimento dietro il muro, movimento di piccoli oggetti, ecc.) | Controllare le impostazioni dell'area di rilevamento. | |
| Il carico non funziona quando viene rilevato un segnale di movimento. | La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola. | Controllare le impostazioni dell'area di rilevamento. |
● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.
Questo manuale è il contenuto della programmazione del prodotto, non ti informeremo separatamente. È severamente vietato copiare il contenuto del manuale di istruzioni per qualsiasi altro scopo senza il permesso dell'azienda.
