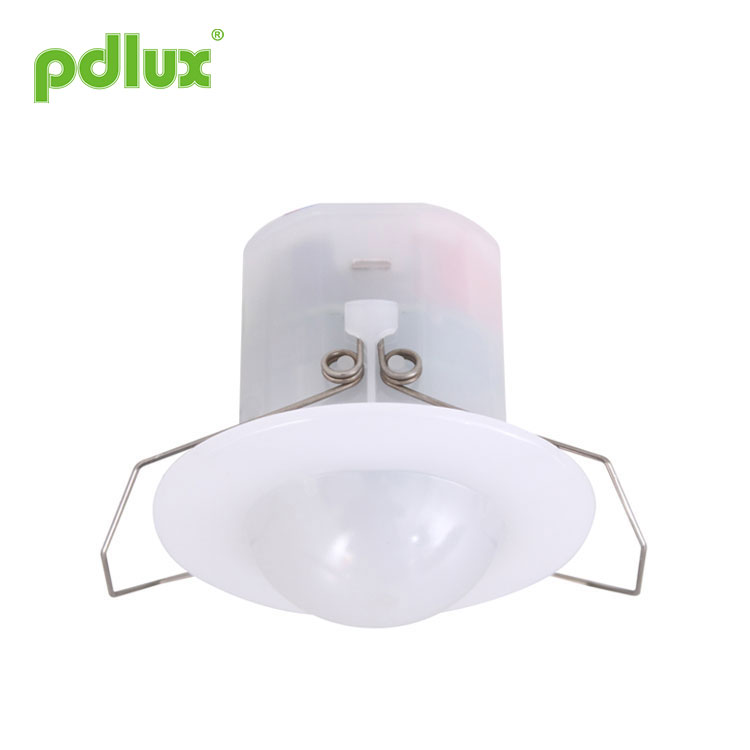

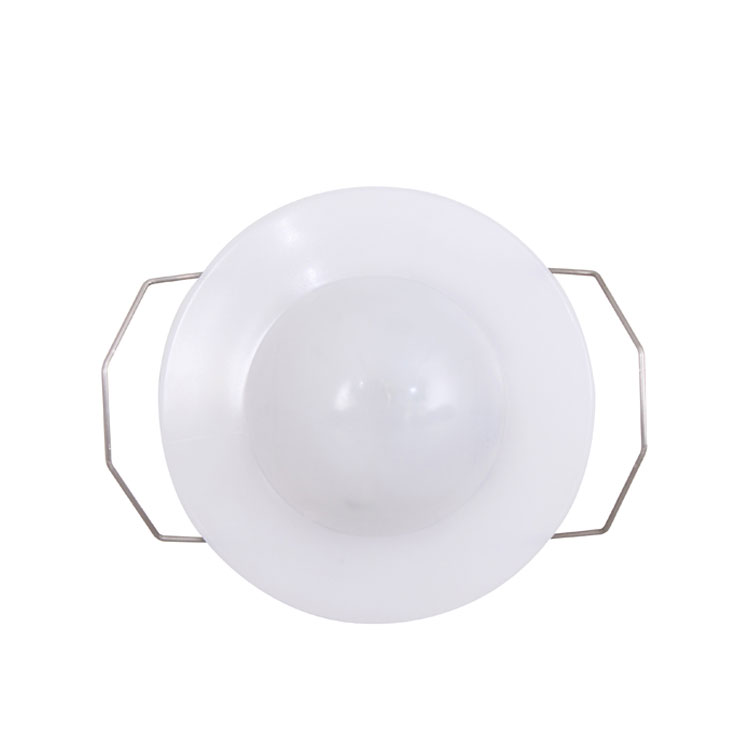

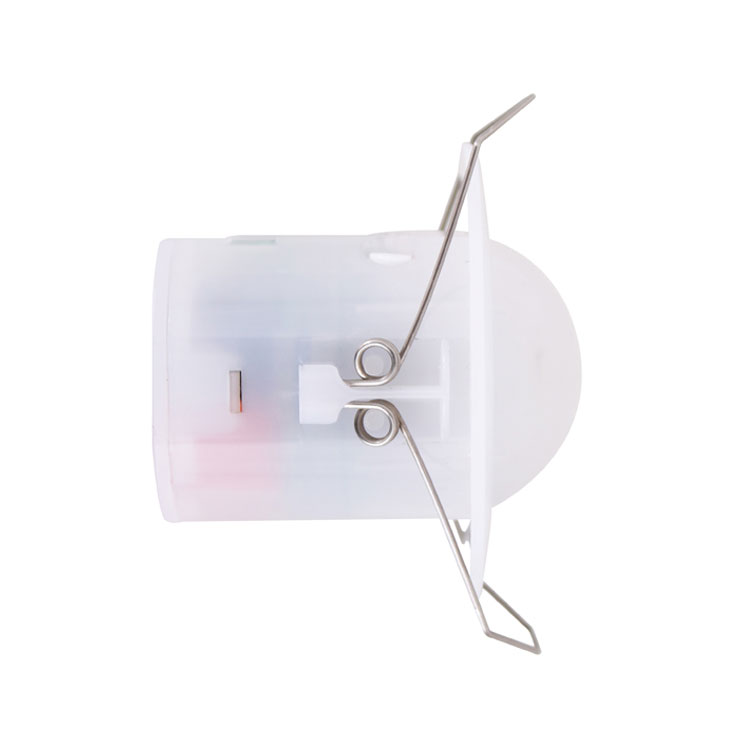

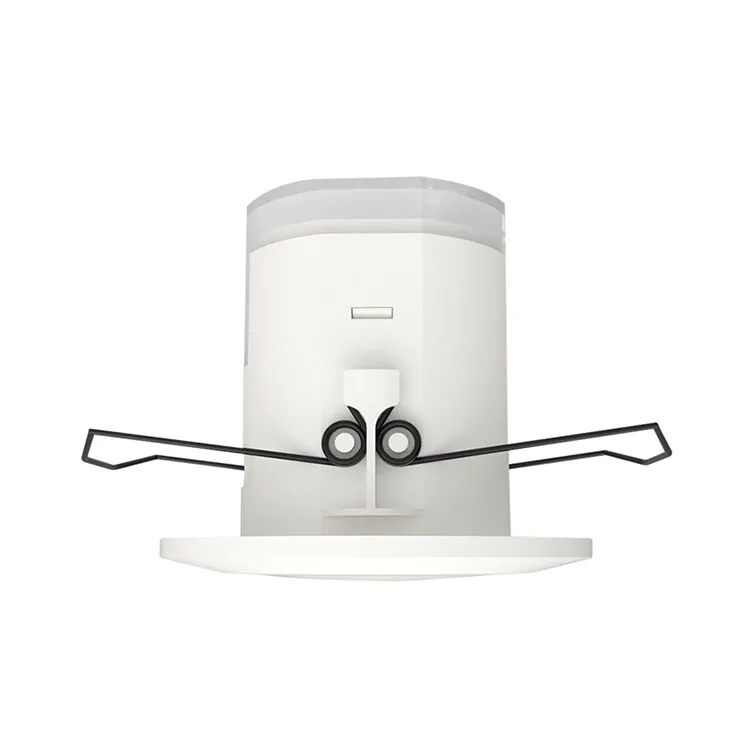

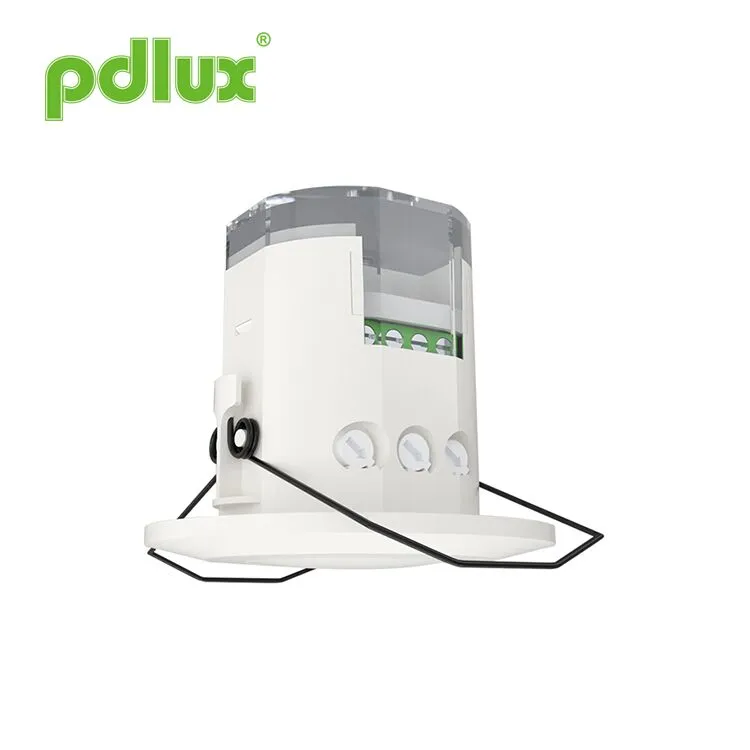

Sensore radar Doppler

Il sensore radar Doppler può penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume costituito da un certo spessore di vetro, plastica o legno. Ad esempio, nell'applicazione nell'illuminazione, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le luci comuni in luci con rilevamento automatico.

Modello:PD-MV1018A

Invia richiesta

Sensore radar Doppler

Riepilogo
Si tratta di un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360° e la frequenza di lavoro è di 5,8 GHz. Si basa sul principio Doppler che integra l'emissione e la ricezione. Adotta MCU (Micro Control Unit) che aumenta notevolmente la sua precisione e diminuisce il tasso di guasto. Ha un aspetto delicato e una struttura compatta. Può essere collegato indipendentemente ai carichi o facilmente installato all'interno di corpi illuminanti con paralume in vetro o plastica. È ampiamente applicato nei corridoi, nei bagni, negli ascensori, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Richiede numerosi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Caratteristiche
1. Danno non dovuto alle radiazioni: la potenza del suo trasmettitore è inferiore a 0,3 mW, il che non danneggia il corpo umano.
2. Prestazioni affidabili e stabili: applica il filtraggio RC e il filtraggio digitale nell'elaborazione digitale. Utilizza anche la tecnologia del trigger zero digitale, ovvero al punto zero verrà connesso o disconnesso automaticamente. Utilizza il relè ad alta potenza Tyco per controllare l'uscita, garantendo prestazioni affidabili. Adotta un chip di gestione dell'alimentazione per garantire prestazioni stabili a 100-240 V CA.

Specifiche

Alimentazione: 100-240 V CA
Frequenza di alimentazione: 50/60 Hz
Carico nominale: 1600 W max. tungsteno (220-240 V CA)
Fluorescente e LED max. 400 W (220-240 V CA)
Tungsteno massimo 1000 W (100-130 V CA)
Fluorescente e LED max. 250 W (100-130 V CA)
Potenza di trasmissione: <0,2 mW
Temperatura di funzionamento: -15°C~+70°C

Livello di protezione: IP20, Classe II
Impostazione dell'ora: da 8 secondi a 12 minuti (regolabile)
Angolo di rilevamento: 360°
Campo di rilevamento: 2-10 m (raggi) (regolabile)
Controllo della luce: 2-2000LUX (regolabile)
Luogo di installazione: interno, montaggio a soffitto
Sistema HF: onda elettrica CW da 5,8 GHz, banda ISM

Informazioni sul sensore

Applicazioni
Le microonde possono penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume di un certo spessore di vetro, plastica o legno. Ad esempio, nell'applicazione nell'illuminazione, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le luci comuni in luci con rilevamento automatico.

È possibile installarne uno o più all'interno del soffitto o del pavimento per controllare l'intero passaggio.
Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

Modalità di impostazione uno: potenziometro

Impostazione del campo di rilevamento (sensibilità)
	Campo di rilevamento è il termine utilizzato per descrivere i raggi della proiezione approssimativamente circolare sul terreno quando installata ad un'altezza di 2,5 m. Ruotare la manopola completamente in senso antiorario è la portata minima, completamente in senso orario è la massima.
Nota: il raggio di rilevamento sopra indicato viene ottenuto nel caso di una persona alta tra 1,6 e 1,7 m con figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche il campo di rilevamento. Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o interferenze di alimentazione rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. Il movimento umano causerà l'induzione del sensore, quindi durante il test di funzionamento, lasciare la regione di induzione e non fare movimenti per evitare il sensore funziona continuamente. Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.
Impostazioni orario
	Può essere definito da 8 secondi (ruotare completamente in senso antiorario) a 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura.
NOTA: quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce. Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.
Impostazione del controllo della luce
	Può essere definito nell'intervallo 2~2000 LUX. Ruotare completamente la manopola in senso antiorario equivale a circa 2 lux, ruotarla completamente in senso orario equivale a circa 2000 lux. Quando si regola la zona di rilevamento ed si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

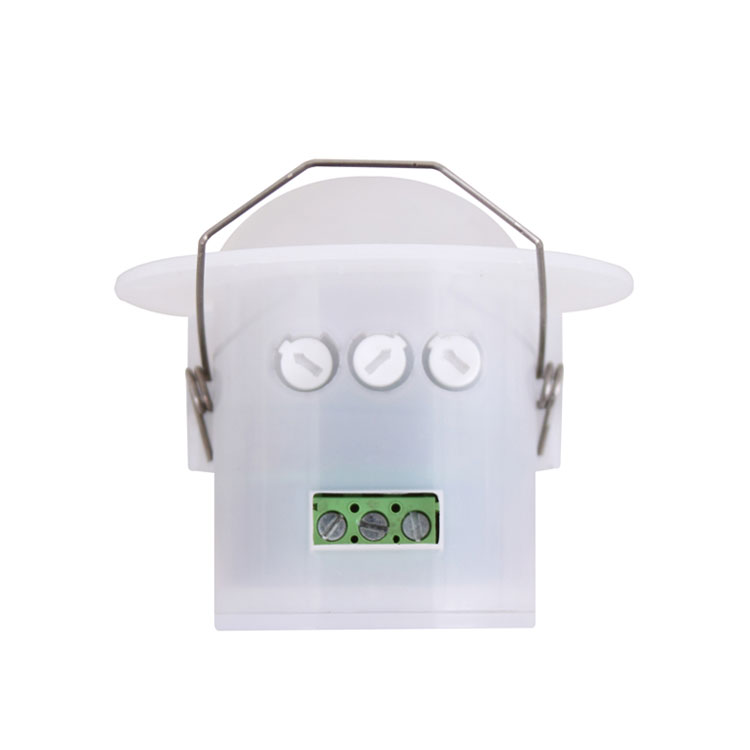

Nota: non regolare eccessivamente le tre manopole funzionali. Questo perché le tre manopole funzionali sono state collegate direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti, quando si regolano le manopole dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo, e porterà alla rotazione di 360° girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Installazione
Spegnere l'alimentazione.
Inserire i tubi filettati nel cavo di alimentazione e nella linea di controllo.
Collegare l'alimentazione e il carico al sensore secondo lo schema della linea di collegamento.
Ruota le manopole sulle condizioni ideali
(Definire le impostazioni come indicato nella PARTE PRIMA DELLA MODALITÀ DI IMPOSTAZIONE sopra menzionata.).

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

Difetto e soluzione

Colpa	Causa del guasto	Soluzione
Il carico non funziona.	L'illuminazione è impostata in modo errato.	Regolare l'impostazione del carico.
	Il carico è rotto.	Cambia il carico.
	L'alimentazione è interrotta.	Accendere l'alimentazione.
Il carico funziona sempre.	Nella zona di rilevamento è presente un segnale continuo.	Controllare le impostazioni dell'area di rilevamento.
Il carico funziona quando non viene rilevato alcun segnale di movimento.	La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili.	Regolare nuovamente il luogo di installazione.
	Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.)	Controllare le impostazioni dell'area di rilevamento.
Il carico non funziona quando viene rilevato un segnale di movimento.	La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola.	Controllare le impostazioni dell'area di rilevamento.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
