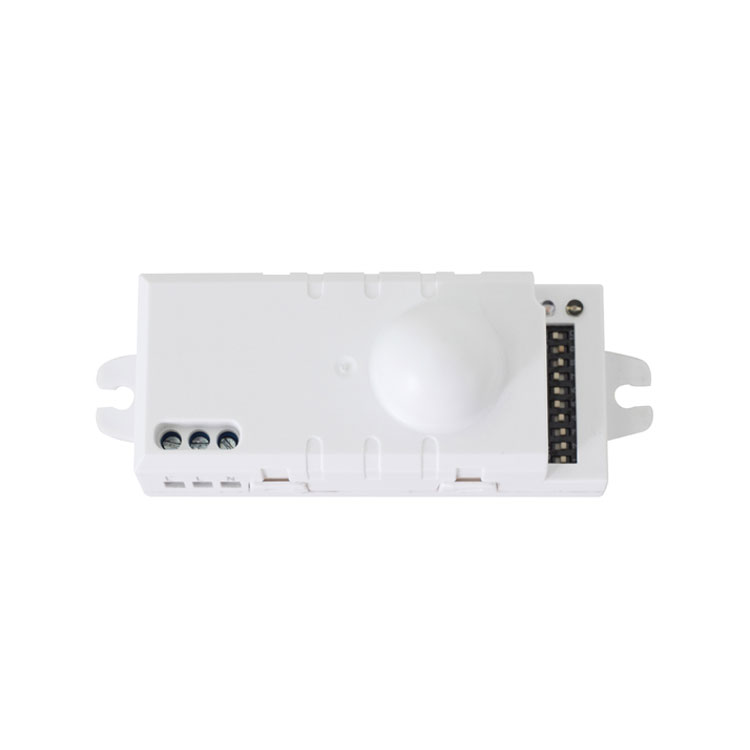

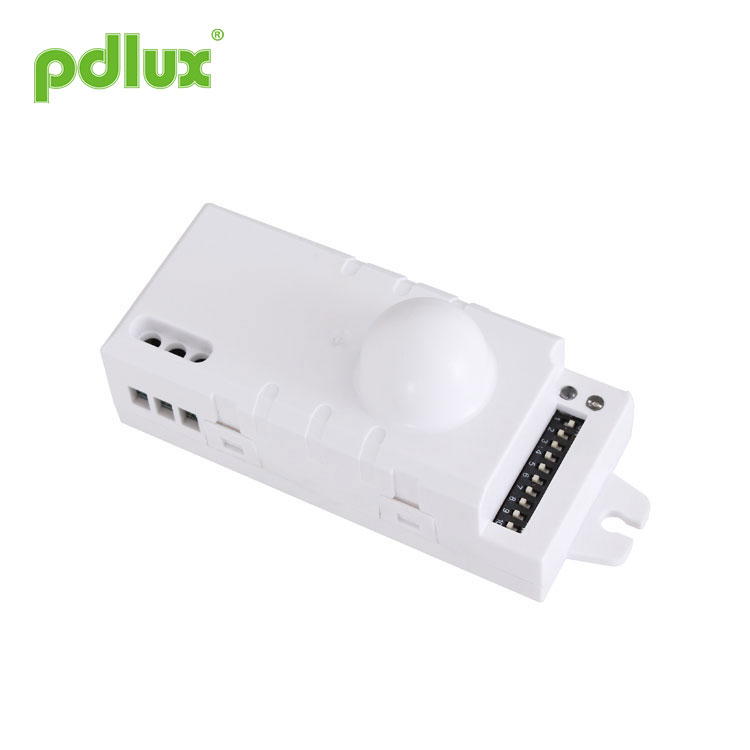

Sensore di movimento radar Doppler

Il sensore di movimento radar Doppler può essere installato all'interno di un prodotto realizzato in vetro e plastica poiché questi materiali hanno poco effetto sulle microonde. Collegare il prodotto come mostrato di seguito; è possibile trasformare una luce comune in una luce automatica.

Modello:PD-MV1007

Invia richiesta

Sensore di movimento radar Doppler

Aspetto e dimensioni

Specifiche

Alimentazione: 90-240 V/CA Frequenza di alimentazione: 50/60 Hz Potenza di trasmissione: <0,2 mW Carico nominale: 1200 W/5 A, massimo, tungsteno (cosφ=1) (220-240 V/CA) 300 W/2,5 A, massimo, fluorescente (cosφ=0,5) (220-240 V/CA) 600 W/5 A, massimo, tungsteno (cosφ=1) (100-130 V/CA) 150 W/2,5 A, massimo, fluorescente (cosφ=0,5) (100-130 V/CA)	Luogo di installazione: interno, montaggio a soffitto Sistema HF: onda elettrica CW da 5,8 GHz, banda ISM Temperatura di funzionamento: -15°C~+70°C Angolo di rilevamento: 360° Campo di rilevamento: 2m-5m-8m-10m (raggi) (regolabile) Impostazione dell'ora: 6sec-1min-3min-5min-10min-15min (regolabile) Controllo della luce: <10LUX-100LUX-300LUX-2000LUX (regolabile) Consumo energetico: circa 0,5 W
NOTA:l'uscita ad alta frequenza di questo sensore è <0,2 mW, ovvero solo 5000 della potenza di trasmissione di un telefono cellulare o dell'uscita di un forno a microonde.

Informazioni sul sensore

Utilizzo del campo e dell'introduzione

PD-MV1007 è un sensore di oggetti in movimento in grado di rilevare un raggio di 360° e la sua frequenza di lavoro è 5,8 G. Il vantaggio di questo prodotto è lo stato di funzionamento stabile (temperatura di funzionamento stabile: -15°C~+70°C), PD- MV1007 adotta un sensore a microonde (uscita ad alta frequenza <0,2 mW), quindi è sicuro e funziona meglio del sensore a infrarossi

Può essere installato all'interno di prodotti realizzati in vetro e plastica perché questi materiali hanno poco effetto sul microonde. Collegare il prodotto come mostrato di seguito; è possibile trasformare una luce comune in una luce automatica.

Questo prodotto può essere utilizzato in più campi rispetto agli esempi precedenti.
È inoltre possibile installare direttamente un PD-MV1007 nel soffitto per controllare un corridoio. Non c'è problema

Questo prodotto ti aspetterà fedelmente. Accenderà automaticamente la luce quando passi e spegnerà automaticamente la luce quando esci. È possibile impostare il tempo di ritardo di chiusura in base alle proprie esigenze. Ad esempio, puoi regolare il controller scorrevole TIME per selezionare il tempo di ritardo di 6 secondi ~ 15 minuti quando pensi di tornare tra 15 minuti. Il regolatore scorrevole TIME è il seguente (Tenersi lontano dalla zona di rilevamento dopo aver regolato il tempo di test altrimenti il tempo di rilevamento sarà impreciso quando il prodotto rileva nuovamente un oggetto in movimento).

Impostazione dei parametri
Come mostrato nella tabella seguente: impostando S1, S2, S3, S4, S5 per impostare il tempo di ritardo dei prodotti, impostando S6, S7 per impostare l'intervallo di rilevamento dei prodotti, impostando S8, S9, S10 per impostare la luce -controllo dei prodotti.

Se vuoi che PD-MV1007 rilevi una piccola zona, puoi semplicemente regolare il controller scorrevole SENS sulla gamma di cui hai bisogno (potresti dover regolare alcune volte finché non lo ritieni adatto). Se vuoi che la luce possa essere acceso quando la luminanza è inferiore a un certo valore, puoi semplicemente regolare il controller scorrevole LUX (il controller scorrevole della luminanza funzionante) per selezionare il valore della luminanza (potresti dover regolare alcune volte finché non ritieni che sia adatto).

Impostazioni orario
La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 6 secondi e un massimo di 15 minuti. Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per la regolazione della zona di rilevamento e per l'esecuzione del walk test. Tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF come "0", posizione dell'interruttore e campo di rilevamento del corrispondente la tabella è la seguente:

Impostazione del campo di rilevamento (sensibilità)
Campo di rilevamento è il termine usato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore ad un'altezza di 2,5 m, tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF posizione come "0", la posizione dell'interruttore e il campo di rilevamento della tabella corrispondente sono i seguenti:

ATTENZIONE:Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che guidano il prodotto non funzionano
normalmente !

Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica sui prodotti:
A causa della differenza della rete di alimentazione dell'interferenza regionale, l'impulso dell'interferenza è incerto, quindi all'utente non è consigliabile regolare la sensibilità al massimo durante l'utilizzo.
Suggerimento: installare e regolare il sensore alla distanza appropriata, non impostare la sensibilità massima per evitare malfunzionamenti.

Impostazione del controllo della luce
La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux, tirare l'interruttore in posizione ON come "1", tirare l'interruttore in posizione OFF come "0", la posizione dell'interruttore e il campo di rilevamento della tabella corrispondente sono i seguenti:

Risoluzione dei problemi

Colpa	Causa del guasto	Soluzione
Il carico non funziona.	L'illuminazione è impostata in modo errato.	Regolare l'impostazione del carico.
	Il carico è rotto.	Cambia il carico.
	L'alimentazione è interrotta.	Accendere l'alimentazione.
Il carico funziona sempre.	Nella zona di rilevamento è presente un segnale continuo.	Controllare le impostazioni dell'area di rilevamento.
Il carico funziona quando non viene rilevato alcun segnale di movimento.	La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili.	Regolare nuovamente il luogo di installazione.
	Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.)	Controllare le impostazioni dell'area di rilevamento.
Il carico non funziona quando viene rilevato un segnale di movimento.	La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola.	Controllare le impostazioni dell'area di rilevamento.

Se desideri utilizzare PD-MV1007 come singolo, puoi anche ordinare la shell realizzata appositamente per il prodotto da installare, oppure puoi selezionare direttamente il prodotto PD-MV10070-A. Il grado di protezione di PD-MV1007-A è IP55, quindi PD-MV1007-A è migliore di PD-MV1007 con una qualità di impermeabilità più elevata.

Luoghi di applicazione (Secondo le esigenze del cliente selezionate.)

1. L'installazione nell'oggetto oscillante porterà a malfunzionamenti.
2. La tenda tremante mossa dal vento causerà malfunzionamenti, selezionare il luogo di installazione adatto.

3. L'installazione in un luogo in cui il traffico è intenso porterà a malfunzionamenti.
4. La presenza di scintille prodotte da alcune apparecchiature nelle vicinanze potrebbe causare un funzionamento errato.

La distanza di rilevamento può moltiplicarsi per la riflessione del campo elettromagnetico a microonde da parte dei materiali metallici o di vetro.
Pertanto, abbassare la sensibilità per raggiungere la distanza di rilevamento appropriata. Non ruotare mai la manopola SENS al valore massimo per evitare il rilevamento degli errori. Anche l'ambiente circostante porterà ad azioni errate, ad es. le automobili che passano o gli oggetti vaganti causati dal vento. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce.
È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato quote di sicurezza per evitare eventuali problemi.

Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
