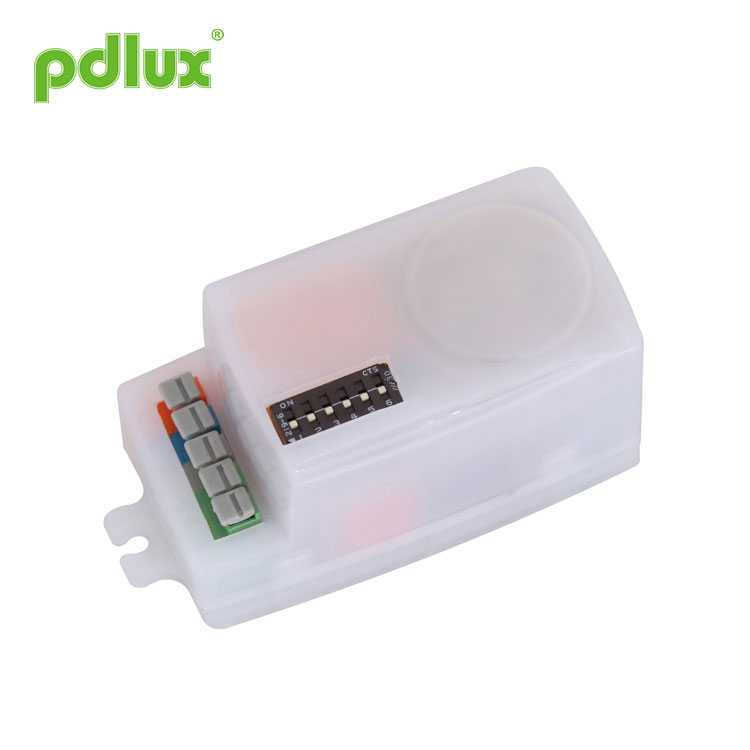

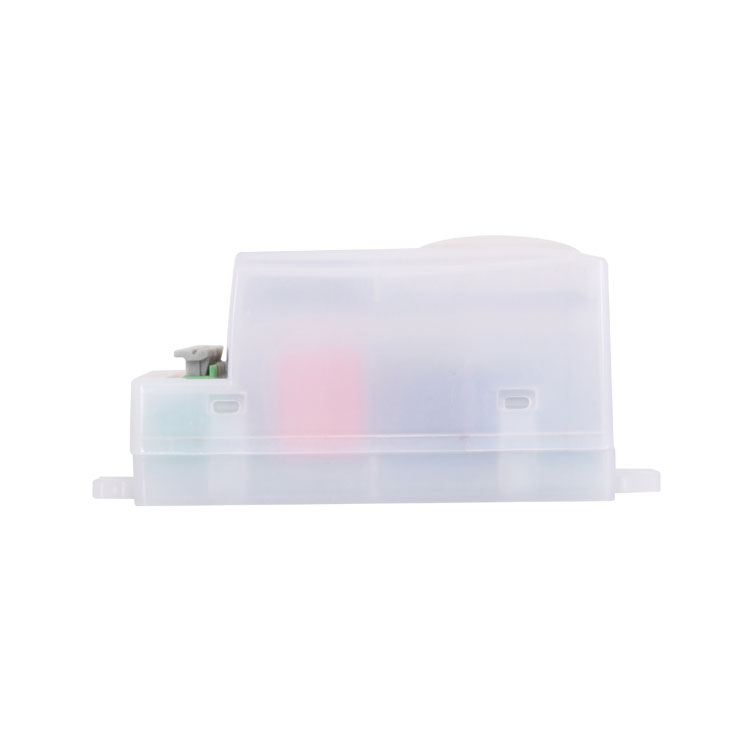

Sensore di movimento radar Doppler 5,8 GHZ

Il sensore di movimento radar Doppler da 5,8 GHZ è ampiamente applicato in corridoi, bagni, ascensori, case o altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Richiede numerosi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Modello:PD-MV1016B

Invia richiesta

Sensore di movimento radar Doppler 5,8 GHZ

Riepilogo
Si tratta di un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360° e la frequenza di lavoro è di 5,8 GHz. Si basa sul principio Doppler che integra l'emissione e la ricezione. Adotta MCU (Micro Control Unit) che aumenta notevolmente la sua precisione e diminuisce il tasso di guasto. Ha un aspetto delicato e una struttura compatta. Può essere collegato indipendentemente ai carichi o facilmente installato all'interno di corpi illuminanti con paralume in vetro o plastica. È ampiamente applicato nei corridoi, nei bagni, negli ascensori, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Richiede numerosi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

EN 61058-1:2002+A2:2008
EN50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

Caratteristiche
1. Danno non dovuto alle radiazioni: la potenza del suo trasmettitore è inferiore a 0,3 mW, il che non danneggia il corpo umano.
2. Prestazioni affidabili e stabili: applica il filtraggio RC e il filtraggio digitale nell'elaborazione digitale. Utilizza anche la tecnologia del trigger zero digitale, ovvero al punto zero verrà connesso o disconnesso automaticamente. Utilizza il relè ad alta potenza Tyco per controllare l'uscita, garantendo prestazioni affidabili. Adotta un chip di gestione dell'alimentazione per garantire prestazioni stabili a 100-240 V/AC.
3. Impostazione remota: è progettata con la funzione remota, ovvero è possibile preimpostarne la funzione tramite DIP switch o telecomando in base alle proprie esigenze pratiche. È possibile impostare e selezionare facilmente la funzione entro 12 metri.
4. Accensione e spegnimento lenti: viene aggiunto con un accoppiatore ottico controllato PWM che funziona con la potenza controllata specializzata per ottenere l'accensione e lo spegnimento lenti, ovvero quando viene rilevato il segnale, la luce controllata si accenderà lentamente e si spegnerà lentamente se presente non viene rilevato alcun segnale durante il tempo di ritardo preimpostato. Protegge l'essere umano dall'inidoneità causata dalla luce o dall'oscurità improvvisa.

Specifiche

Alimentazione: 100-240 V/CA
Frequenza di alimentazione: 50/60 Hz
Potenza di trasmissione: <0,3 mW
Carico nominale:
2400 W/10 A, massimo, tungsteno (cosφ=1) (220-240 V/AC)
1500 W/8 A, massimo, fluorescente (cosφ=0,5) (220-240 V/CA)
1200 W/10 A, massimo, tungsteno (cosφ=1) (100-130 V/CA)
800 W/8 A, massimo, fluorescente (cosφ=0,5) (100-130 V/CA)
Temperatura di funzionamento: -15°C~+70°C
Livello di protezione: IP20, Classe II

Luogo di installazione: interno, montaggio a soffitto
Sistema HF: onda elettrica CW da 5,8 GHz, banda ISM
Angolo di rilevamento: 360° (installazione a soffitto),
180°(Installazione a parete)
Campo di rilevamento:
1m-3m-6m-11m (raggio) (regolabile)(Installazione a soffitto)
25 metri massimo. (regolabile)(Installazione a parete)
Impostazione dell'ora: 8sec-1min-5min-12min, (regolabile)
Controllo della luce:
10LUX-50LUX-200LUX-1000LUX, (regolabile)
Consumo energetico: circa 0,5 W

Informazioni sul sensore

Applicazioni
Le microonde possono penetrare nel vetro, nella plastica e nel legno, quindi il sensore a microonde può essere installato all'interno del paralume di un certo spessore di vetro, plastica o legno. Ad esempio, nell'applicazione nell'illuminazione, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le luci comuni in luci con rilevamento automatico.
< Collegare N, L con l'alimentazione; Collegare N, L' con il carico. >

L'applicazione di cui sopra all'interno delle illuminazioni è uno dei molteplici utilizzi pratici. È possibile installarne uno o più anche all'interno del soffitto o del pavimento per controllare l'intero passaggio.
Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore

Modalità di impostazione uno: interruttore DIP
Come mostrato di seguito, con S1,S2 per impostare il valore di controllo della luce, S3,S4 il tempo di ritardo, S5,S6 l'intervallo di rilevamento. Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione del controllo della luce
Può essere definito nell'intervallo 10~1000 LUX. Per impostare l'interruttore su ON è “1”, su OFF è “2”. Leggere attentamente la tabella mostrata a destra della posizione dell'interruttore corrispondente al valore di controllo della luce.

(2) Impostazione dell'ora
Può essere definito da 8 secondi a 12 minuti. Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il campo di rilevamento e per eseguire il test di copertura. Per impostare l'interruttore su ON è “1”, su OFF è “2”. Leggere attentamente la tabella mostrata a destra corrispondente alla posizione dell'interruttore rispetto al tempo di ritardo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio a ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima che scada il tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

(3)Impostazione del campo di rilevamento (sensibilità)
Campo di rilevamento è il termine usato per descrivere i raggi della proiezione approssimativamente circolare sul terreno quando installata ad un'altezza di 2,5 m. Per impostare l'interruttore su ON è “1”, su OFF è “2”. Leggere attentamente la tabella mostrata a destra corrispondente alla posizione dell'interruttore rispetto al campo di rilevamento.

Avviso:quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato causato dal movimento di foglie e tende, piccoli animali o dall'interferenza della rete elettrica e materiale elettrico. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. Il movimento umano causerà l'induzione del sensore, quindi durante il test di funzionamento, lasciare la regione di induzione e non fare movimenti per evitare il sensore funziona continuamente.

Promemoria amichevole:quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà una reazione di errore.

Modalità di impostazione due: controllo remoto
ON: premere ON, il carico collegato continuerà a funzionare per 6 ore e poi passerà automaticamente alla modalità AUTO.
OFF: premere OFF, il carico collegato rimarrà spento per 6 ore e poi passerà automaticamente alla modalità AUTO.
AUTO: premere AUTO, il sensore entra nella modalità di rilevamento automatico, ovvero quando il segnale viene rilevato e l'intensità della luce ambientale è inferiore al valore preimpostato, il carico funziona.

Promemoria amichevole:ci sono due modi per definirne la funzione e l'ultima definizione sarà effettiva e sarà ancora valida anche se il sensore si riavvia.

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

Difetto e soluzione

Colpa	Causa del guasto	Soluzione
Il carico non funziona.	L'illuminazione è impostata in modo errato.	Regolare l'impostazione del carico.
	Il carico è rotto.	Cambia il carico.
	L'alimentazione è interrotta.	Accendere l'alimentazione.
Il carico funziona sempre.	Nella zona di rilevamento è presente un segnale continuo.	Controllare le impostazioni dell'area di rilevamento.
Il carico funziona quando non viene rilevato alcun segnale di movimento.	La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili.	Regolare nuovamente il luogo di installazione.
	Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.)	Controllare le impostazioni dell'area di rilevamento.
Il carico non funziona quando viene rilevato un segnale di movimento.	La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola.	Controllare le impostazioni dell'area di rilevamento.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
