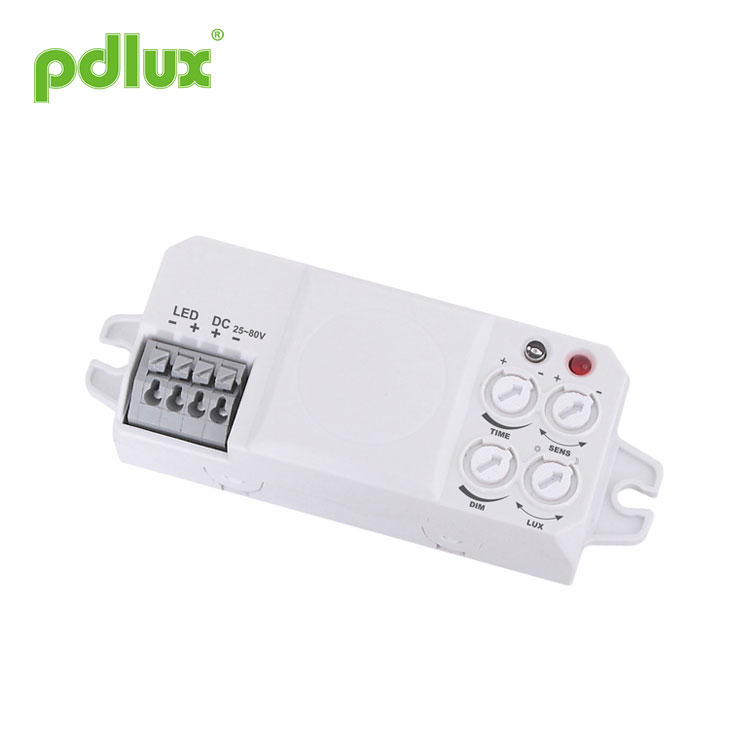

Interruttore sensore radar a microonde da 5,8 GHz

L'interruttore del sensore radar a microonde da 5,8 GHz è ampiamente applicato nel corridoio, nel bagno, nell'ascensore, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Possiede diversi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Modello:PD-MV1017MD-B

Invia richiesta

Interruttore sensore radar a microonde da 5,8 GHz

Riepilogo
PD-MV1017MD-B è un sensore a microonde digitale ad alta precisione il cui raggio di rilevamento è di 360° e la frequenza di lavoro è di 5,8 GHz. Applica il principio Doppler per emettere e ricevere segnali. Adotta MCU (Micro Control Unit) che aumenta notevolmente la sua precisione e diminuisce il tasso di guasto. Ha un aspetto delicato e una struttura compatta. Può essere collegato indipendentemente ai carichi o installato facilmente all'interno dei corpi illuminanti grazie al paralume non metallico. È ampiamente applicato nei corridoi, nei bagni, negli ascensori, in casa o in altre aree pubbliche per la protezione della sicurezza o il risparmio energetico. Possiede diversi brevetti tecnici ed è la scelta perfetta per la tua vita intelligente.

Caratteristiche
1. Danno non dovuto alle radiazioni: la potenza del suo trasmettitore è inferiore a 0,3 mW, il che non danneggia il corpo umano.
2. Sensore dimmerabile specializzato LED: modalità di oscuramento con avvio automatico di notte senza segnale di movimento; uscita automatica quando la luce ambientale supera i 100 lux.
3. Intervallo di regolazione percentuale: 0% ~ 10%.

Specifiche

Fonte di alimentazione: CC 25-80 V
Corrente di uscita: <3A
Potenza di trasmissione: <0,3 mW
Temperatura di funzionamento: -15°C~+70°C
Livello di protezione: IP20, Classe 2
Luogo di installazione: interno, montaggio a soffitto

Sistema HF: onda elettrica CW da 5,8 GHz, banda ISM
Angolo di rilevamento: 360° (montaggio a soffitto)
Campo di rilevamento: 1-8 m (raggi) (regolabile)
18 metri massimo. (regolabile)(montaggio a parete)
Impostazione dell'ora: 8 secondi-12 minuti, (regolabile)
Controllo della luce: 10-1000LUX, (regolabile)

Informazioni sul sensore

Applicazioni
Le microonde possono penetrare nel vetro, nella plastica e nel legno, pertanto il sensore a microonde può essere installato all'interno del paralume non metallico. Ad esempio, nell'applicazione nelle illuminazioni a LED, solo se si effettua il collegamento come mostrato di seguito è possibile modificare le comuni illuminazioni a LED in illuminazioni con rilevamento automatico.

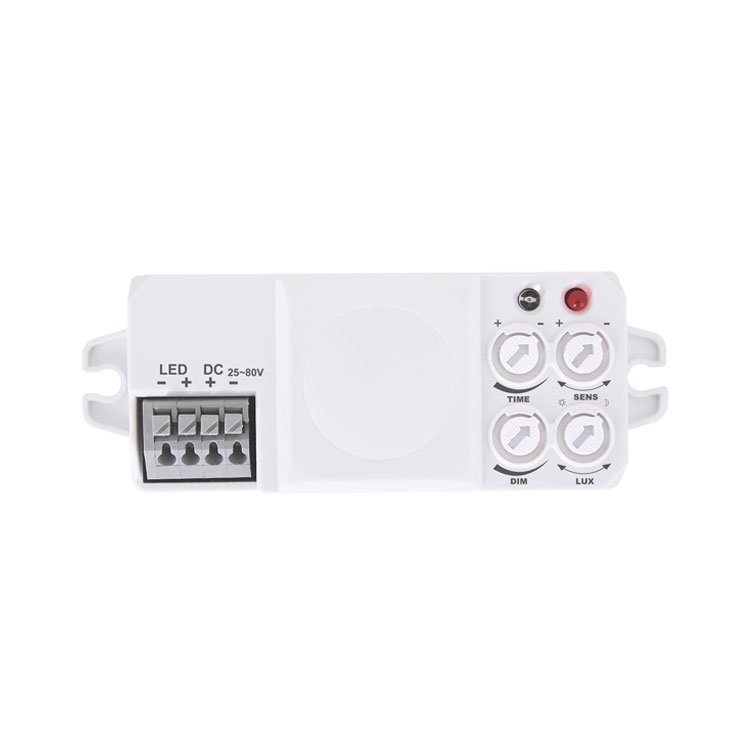

Come effettuare la connessione:
LED “+” “-”: collegare al pannello LED
CC “+” “-”: collegare all'alimentazione CC (CC 25~80 V)
Requisiti di alimentazione dell'unità LED: l'intervallo di tensione di uscita è compreso tra 25 ~ 80 V, alimentazione costante con potenza entro 100 W.

Avviso:Poiché il sensore è collegato all'uscita di potenza del driver e utilizza PWM per regolare la luce, presenta requisiti speciali per la modalità di alimentazione del driver. Comunemente installato con driver LED con campionamento di corrente. Se la luce funziona in modo instabile o con scarsa luminosità, è dovuto al driver LED non abbinato al sensore. Quindi l'utente deve scegliere il driver appropriato con sensore.
Se durante il test ti accorgi che la luminosità della luce si accende e diminuisce lentamente o hai un fenomeno stroboscopico a bassa luminosità. Questo non è un problema del sensore, è dovuto alla potenza di guida non abbinata al sensore, sostituisci il driver per risolvere la situazione.

Modalità di impostazione uno: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

Indicatore LED:
(1) Quando si esegue qualsiasi regolazione dei potenziometri, l'indicatore LED si accende.
(2) Quando si esegue qualsiasi regolazione dei potenziometri, 1 secondo dopo aver terminato la regolazione, l'indicatore LED lampeggia due volte e si spegne, quindi il sistema memorizzerà e calcolerà automaticamente la funzione esatta della regolazione.

Fai attenzione!
Procedi lentamente quando giri i potenziometri, durante questo processo calcolerà automaticamente la funzione esatta dopo la regolazione. Altrimenti perderai la funzione perfetta durante la regolazione.

(1)Impostazione dell'ora
	Quando viene rilevato il segnale di movimento, la lampada LED controllata si accende automaticamente. E se non c'è segnale durante il tempo di ritardo (8 secondi ~ 12 minuti), si spegnerà automaticamente e dovrai attendere 4 secondi prima del rilevamento successivo. E qualsiasi segnale di movimento rilevato durante il tempo definito dal cliente porterà il sistema a ricalcolare il tempo. Si consiglia di scegliere il tempo minimo durante il test per risparmiare energia e tempo.
(2)Impostazione dell'intervallo di rilevamento (sensibilità)
	Campo di rilevamento è il termine usato per descrivere i raggi della proiezione approssimativamente circolare sul terreno quando installata ad un'altezza di 2,5 m. Girare completamente in senso antiorario è la distanza minima (circa 1 m), completamente in senso orario è la massima (circa 8 m). Se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche il rilevamento, ovvero la velocità più elevata comporterà una distanza di rilevamento più breve.
Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare reazioni anomale causate dal facile rilevamento di movimenti errati da parte di foglie e tende mosse dal vento, piccoli animali o interferenze di corrente rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.
(3)Impostazione del controllo della luce
	Può essere definito nell'intervallo 10~1000 LUX. Per girare completamente in senso antiorario sono circa 10 lux, completamente in senso orario sono circa 1000 lux. Dovresti girare completamente in senso orario durante il test della camminata diurna o la regolazione del campo di rilevamento, in questo caso la lampada LED controllata rimarrà accesa indipendentemente dalla luce ambientale.
(4) Illuminazione dimmerabile percentuale
	Può essere definito nell'intervallo compreso tra 0% e 10%. Quando la luce ambientale è inferiore a 70 lux, il sistema avvia la modalità di attenuazione. Se non viene rilevato alcun segnale durante il tempo di ritardo, entrerà nell'illuminazione percentuale. Una volta rilevato il segnale, ripristina l'illuminazione al 100%. Uscirà automaticamente dalla modalità di attenuazione quando la luce ambientale supera i 100 lux. La modalità di regolazione funziona in modo digitale e indipendente.

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

Difetto e soluzione

Colpa	Causa del guasto	Soluzione
Il carico non funziona.	L'illuminazione è impostata in modo errato.	Regolare l'impostazione del carico.
	Il carico è rotto.	Cambia il carico.
	L'alimentazione è interrotta.	Accendere l'alimentazione.
Il carico funziona sempre.	Nella zona di rilevamento è presente un segnale continuo.	Controllare le impostazioni dell'area di rilevamento.
Il carico funziona quando non viene rilevato alcun segnale di movimento.	La lampada non è installata correttamente, quindi il sensore non riesce a rilevare segnali affidabili.	Regolare nuovamente il luogo di installazione.
	Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.)	Controllare le impostazioni dell'area di rilevamento.
Il carico non funziona quando viene rilevato un segnale di movimento.	La velocità di movimento è troppo elevata o l'area di rilevamento definita è troppo piccola.	Controllare le impostazioni dell'area di rilevamento.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare eventuali problemi.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
