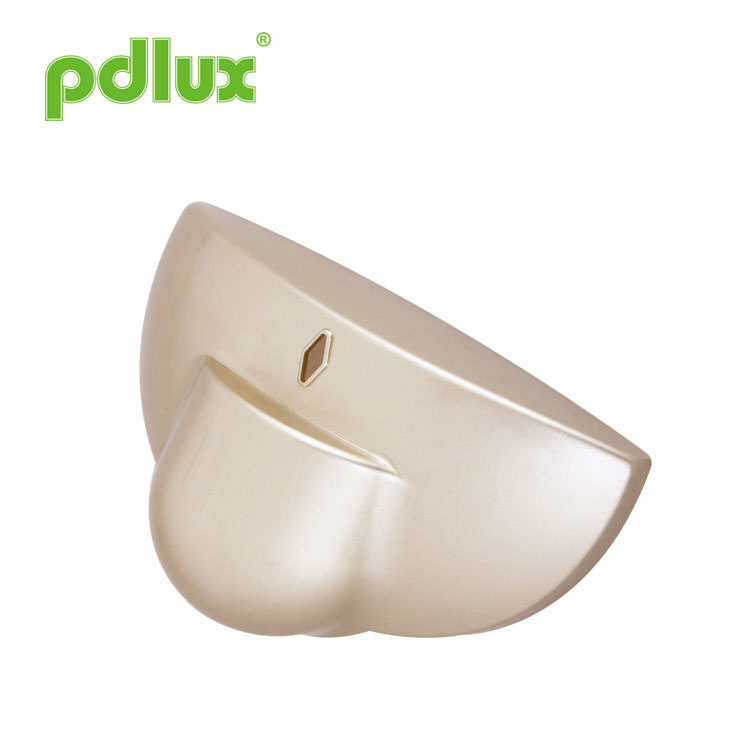

Sensore a microonde per porta automatica da 24 GHz

Sensore a microonde per porta automatica

Riepilogo del sensore a microonde per porta automatica da 24 GHz

Il sensore è progettato dal programma aritmetico FFT e ha un'elevata precisione nel rilevamento della distanza e la capacità di anti-interferenza.
Utilizzando il relè Omron originale che ha una misurazione ultra piccola e un basso consumo energetico. Il sensore a microonde per porta automatica da 24 GHz ha una piccola resistenza interna che lo rende insensibile alla temperatura. L'affidabilità è molto più elevata rispetto a quelle comuni ad emissione fotoelettrica. È adatto a diversi tipi di controller per porte automatiche e può essere applicato anche come rilevatore umano per sistemi di allarme. Inoltre, la funzione di rilevamento può essere personalizzata. Il sensore ha le migliori prestazioni di costo durante questo tipo di prodotti.

Specifiche del sensore a microonde per porta automatica da 24 GHz

Fonte di potere:	CA: 10-24 CA/50Hz CC: 12-35 CC
Corrente di standby:	<13mA
Corrente di lavoro:	25mA
Capacità di uscita:	35V, 0,5A
Durata dell'uscita:	500 ms
Sistema HF:	Radar 24,125 GHz CW (banda ISM)

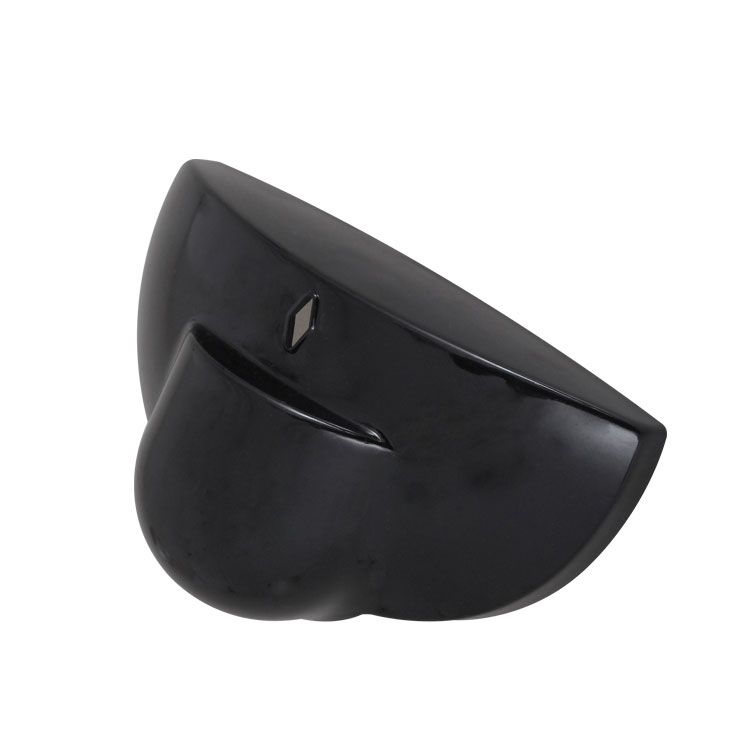

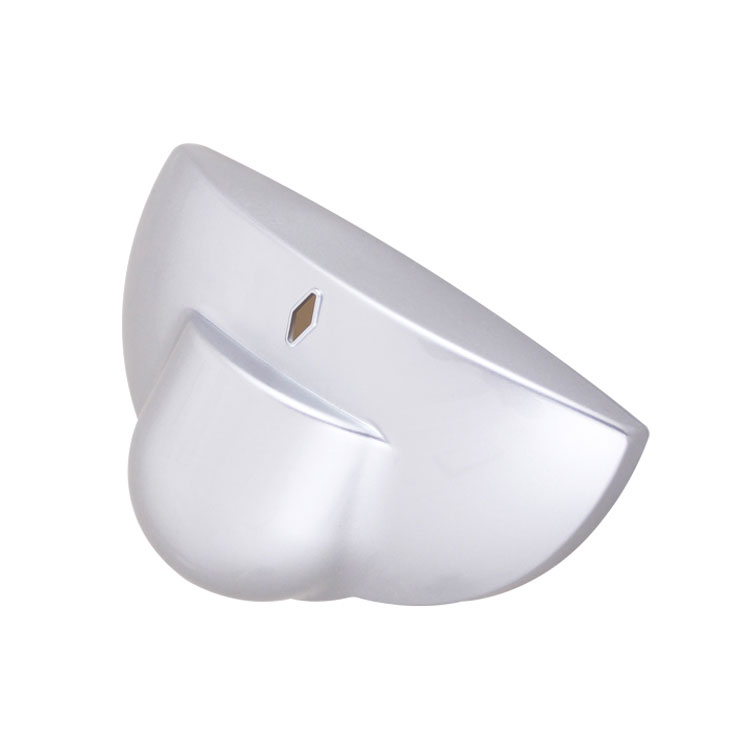

Colore copertina:	Nero/Argento/Giallo dorato
Sede di installazione:	Installazione a parete
Altezza di montaggio:	da 2,0 m a 3,5 m
Angolo di rilevamento:	90 ° (installazione a parete) può essere realizzato in base alla richiesta dei clienti
Campo di rilevamento:	1m (sensibilità massima, sonda perpendicolare al suolo) 7m (sensibilità massima, sonda in avanti)
Consumo di energia:	ca. 1W
Temperatura di lavoro:	-20°C~50°C
Umidità di lavoro:	<93% UR

1. Adottare il modulo sensore radar a microonde in banda Ku a 24,125 GHz ad alta affidabilità.
2. Lavorare in ambienti vari (Caldo, umido, rumoroso e ventoso. Senza l'intervento di altri oggetti in movimento, aspirare come auto in movimento o animali)
3. Design piccolo e pratico, ampiamente utilizzato per diversi tipi di porte di rilevamento.
4. Adottare la tecnologia di rilevamento avanzata dell'Organizzazione mondiale della sanità, innocua per la salute.
5. La distanza e l'angolo di rilevamento possono essere regolati per soddisfare i requisiti delle diverse scene.

Impostazione dell'intervallo di rilevamento

Ruotare completamente in senso antiorario è la distanza minima (circa 1 m), completamente in senso orario è la massima (circa 7 m). Se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche il rilevamento, ovvero, la velocità più elevata porterà alla distanza di rilevamento più breve. Questa distanza di rilevamento è la distanza che si regola quando il rilevatore è rivolto in avanti. Quando si installa il sensore, regolare l'angolo di rilevamento e la distanza in base alla scena pratica. Assicurati solo che la distanza di rilevamento sia sufficiente per aprire la porta. Non impostare una distanza di rilevamento maggiore in caso di attivazione errata alla porta da parte di persone o auto di passaggio.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma il massimo per evitare la reazione anomala causata dal facile rilevamento del movimento errato da parte di foglie e tende che soffiano, piccoli animali o interferenze di potere rete elettrica e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo. Il movimento umano causerà l'induzione del sensore, quindi quando si esegue il test della funzione, si prega di lasciare la regione di induzione e non fare movimento per prevenire il sensore funziona continuamente.

Procedura di installazione

Step1 Rimuovere il coperchio prima di installare il prodotto. (come Fig5.)

Step2 Segna la posizione del foro con una matita dopo aver determinato dove vuoi installare il prodotto.

Nota: se si tratta di una parete in legno, non è necessario utilizzare la vite di espansione in plastica, basta fissare la vite con il cacciavite.

Step3 Praticare dei fori sulle pareti dove c'è il segno a matita con un trapano elettrico e ottenere l'espansione di plastica all'interno del foro.

Step4 Collegare il cavo al prodotto attraverso le aperture di ingresso del cavo. (come Fig6.)

Step5 Utilizzando le viti installare la base nella posizione selezionata e regolare la manopola. (come Fig7.)

Step6 Fissare il coperchio alla base che è stata installata sulla parete. (come Fig7.)

Aprire per regolare il sensore dopo l'installazione: inserire il cacciavite nella giunzione tra il coperchio e la base e fare leva sul coperchio. (Fig.8)

Le seguenti situazioni porteranno a una reazione di errore.

1〠Essere installato sull'oggetto a dondolo porterà a una reazione di errore.
2〠La tenda tremante mossa dal vento porterà a una reazione di errore. Si prega di selezionare il luogo adatto per l'installazione.
3〠Essere installato dove il traffico è occupato porterà alla reazione di errore.
4〠Le scintille prodotte da alcune apparecchiature nelle vicinanze porteranno a una reazione di errore.
