Riepilogo

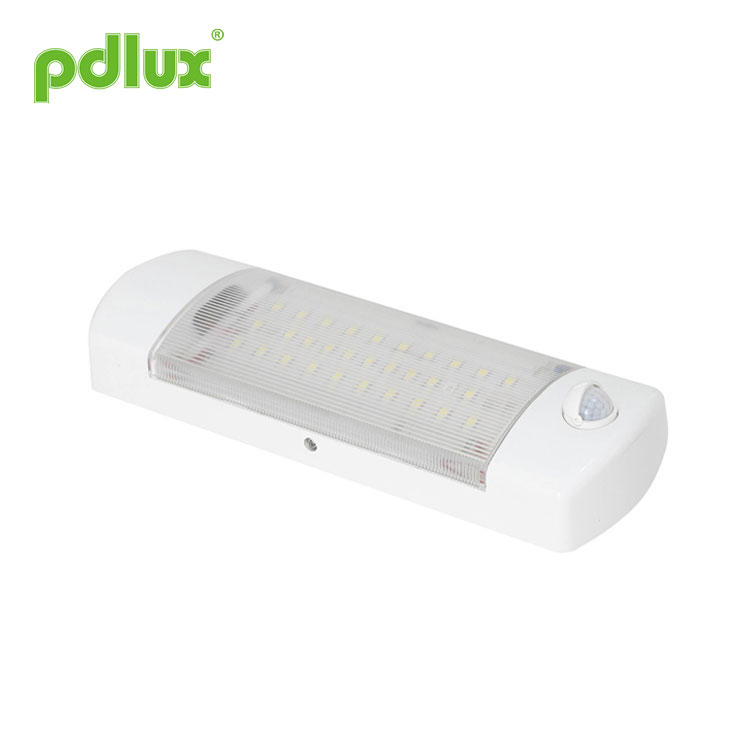

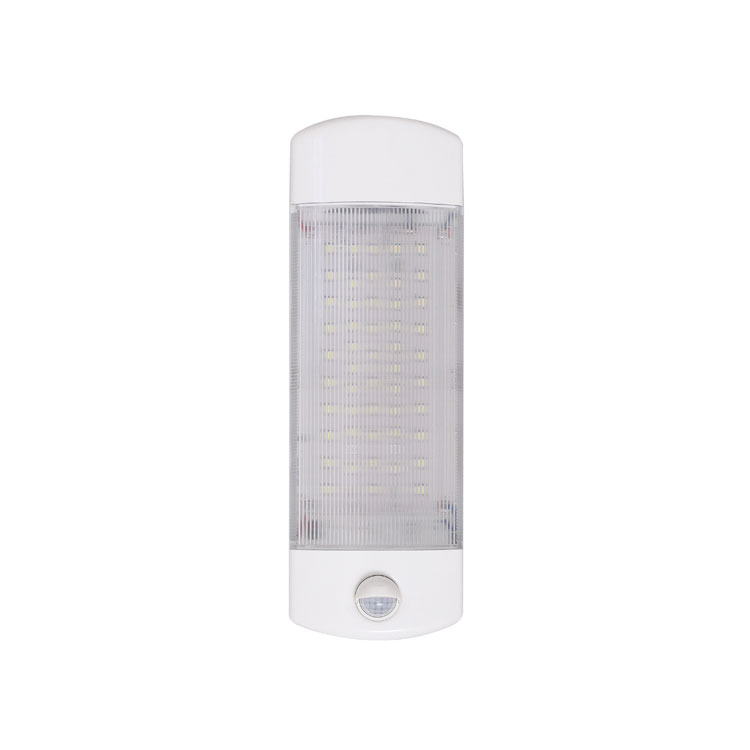

Il LED come sorgente luminosa moderna è diventato la tendenza di sviluppo nel settore dell'illuminazione con le caratteristiche di alta efficienza, lunga aspettativa di vita e consumo energetico relativamente basso. Come usarlo in modo ragionevole e l'efficienza è la questione chiave nel settore dell'illuminazione. PD-PIR2021 è progettato con 30 LED (0,2 W). Il suo layout ragionevole rende uniforme il flusso di calore e raggiunge l'efficienza luminosa più ottimizzata. Inoltre, una lampada LED da 6 W può generare quasi la stessa luminosità rispetto all'utilizzo di una lampada alogena con resistore da 40 W. La sua durata è 100 volte più lunga rispetto alle normali lampade alogene. Può funzionare con l'interruttore del sensore umano che la rende più sicura e a risparmio energetico. la luce si accende quando si entra e si spegne quando si esce. Le lampade a LED sono un sostituto ideale come fonte di luce a risparmio energetico.
Specifiche
Alimentazione: 220-240 V/AC
Frequenza di alimentazione: 50 Hz
Carico nominale: 6 W max.
Campo di rilevamento: 12 m (massimo) (24°C)
Impostazione dell'ora: min: 7±3sec
massimo: 6±2min (regolabile)
Controllo della luce: <10LUX~luce diurna (regolabile)
Angolo di rilevamento: 130°
Temperatura di lavoro: –10˚C ~ +40˚C
Umidità di lavoro: <93%RH
Altezza di installazione: 1,8 m~3,5 m
(Installazione a soffitto o a parete)
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Quantità LED: 30 pezzi
Potenza LED singolo: 0,2 W
Flusso luminoso: 280lm
Nome di ciascuna parte Parti di assemblaggio
Informazioni sul sensore
Spettrogramma
Installazione
Passaggio 1 Contrassegnare la posizione del foro con una matita dopo aver determinato dove si desidera installare il prodotto.(Fig.1)
Nota: se si tratta di una parete in legno, non è necessario utilizzare viti di espansione in plastica, basta fissare la vite con il cacciavite.
Passaggio 2Con un trapano elettrico, praticare dei fori sulle pareti dove è presente il segno a matita e inserire le viti ad espansione in plastica all'interno del foro.(Fig.2)
Passaggio 3 Collegare il cavo alla lampada attraverso le aperture di ingresso del cavo.(Fig.3)
Passaggio 4 Se si tratta di una parete in legno, non è necessario utilizzare una vite di espansione in plastica, basta avvitare la vite con il cacciavite. (Fig.4a). Se non è una parete in legno, fare riferimento al passaggio 2. (Fig. 4b)
Passaggio 5 Fissare il coperchio alla base della lampada installata a parete.(Fig.5)
Passaggio 6 Aprire il coperchio del pannello di controllo verso il basso e impostare le manopole di controllo, quindi coprire il pannello di controllo verso l'alto.(Fig.6)
Il controllo della luce da lavoro può essere regolato nell'intervallo 10 ~ 2000LUX, il controllo della luce è di circa 10LUX con rotazione in senso antiorario fino alla fine, il controllo della luce è di circa 2000LUX con rotazione in senso orario fino alla fine. La manopola deve essere ruotata in senso antiorario fino alla fine quando si effettua il test di camminata o si regola il raggio di rilevamento durante il giorno.
Può essere impostato su un intervallo compreso tra 5 secondi (rotazione in senso antiorario fino alla fine) e 8 minuti (rotazione in senso orario fino alla fine). Il timer riconteggerà quando il sensore rileva un segnale in movimento prima della fine dell'ultima volta, quindi lo consigliamo faresti meglio a impostare il tempo al minimo quando effettui il rilevamento
Nota: il sensore deve attendere 1 secondo per funzionare nuovamente dopo lo spegnimento della luce. Solo allo scadere del tempo, la luce si accenderà nuovamente quando verrà rilevato il segnale.
Nota: non forzare troppo durante la regolazione delle tre manopole perché sono montate direttamente sul componente! Nel componente è presente un piccolo dispositivo di limitazione, che si romperà se si forza anche quando la manopola viene ruotata fino in fondo. In tal caso, le manopole verranno ruotate di 360° senza limitazione del dispositivo. Si prega di notare che l'angolo di regolazione limitato delle manopole è di 270°.
Difetto e soluzione
Colpa
Causa del guasto
Soluzione
Non funziona con il carico
Illuminazione impostata in modo errato, il carico è rotto
Regolare l'impostazione del carico
L'alimentazione è interrotta
Cambia il carico
Nella zona di rilevamento è presente un segnale continuo
Accendere l'alimentazione
Lavora tutto il tempo con il carico
Il sensore non è stato installato correttamente
Controllare le impostazioni dell'area di rilevamento
Quando non c'è un segnale in movimento, lavorare con il carico
I sensori non sono riusciti a compattarsi bene perché non sono in grado di rilevare il segnale in modo affidabile
Reinstallare il rivestimento esterno
Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.)
Controllare le impostazioni dell'area di rilevamento
Quando c'è un segnale in movimento lavorare con il carico
Il corpo in movimento è troppo veloce o l'area di rilevamento è troppo piccola
Controllare le impostazioni dell'area di rilevamento
1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Le viti utilizzate sulla custodia della lampada sono quelle comuni quando vengono spedite dalla fabbrica. Le viti in acciaio inossidabile di tipo Y specifiche nella busta di plastica per viti vengono utilizzate per fissare il paralume dopo che il tecnico ha terminato l'installazione. Serve per proteggere contro l'elettricità shock.
