Lampada a induzione a infrarossi da soffitto a LED

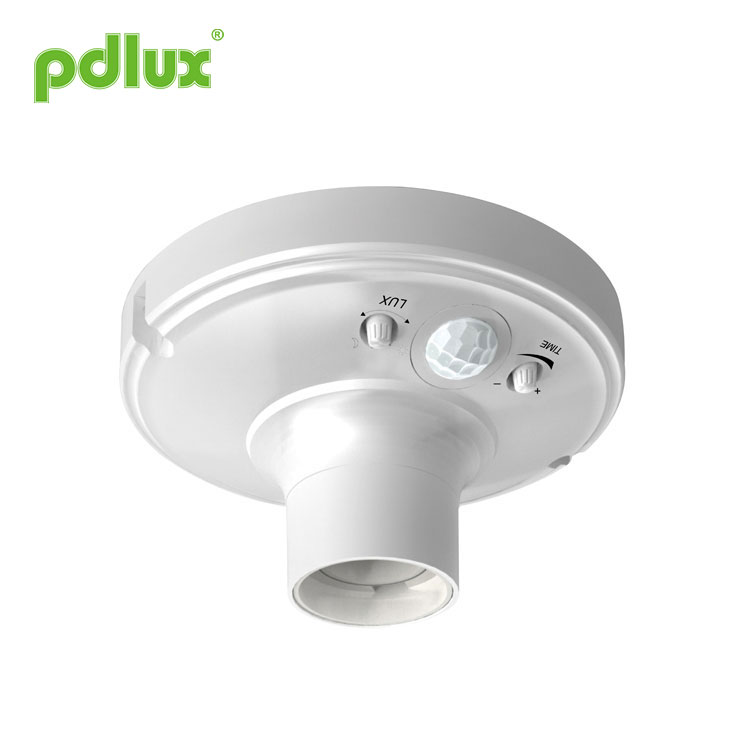

Istruzioni per la lampada del sensore a infrarossi PD-PIR114

â— Realizza automaticamente l'illuminazione della luce ambientale.
â— Regolare il ritardo di rilevamento in modo discrezionale.
â— Regolare discrezionalmente l'illuminazione della luce ambientale
â— Possono essere installate varie sorgenti luminose di tipo E27.
â— Disponibile con montaggio a soffitto ea parete.
â— Rileva il segnale di radiazione infrarossa dal corpo umano.

Sommario

1. La lampada a induzione a infrarossi da soffitto a LED è un sensore PIR e una luce intelligente, utilizza l'energia a infrarossi dell'uomo come sorgente del segnale di controllo e determina la luce che deve funzionare o meno e controlla l'accensione e lo spegnimento automatico.
2. Quando si entra nel campo di rilevamento e si attiva il sensore per funzionare, la luce si accende; quando si esce dal campo di rilevamento e si raggiunge il tempo di impostazione, la luce si spegne.
3. La lampada a induzione a infrarossi da soffitto a LED può rilevare automaticamente l'illuminazione della luce ambientale e impostare e regolare il valore in base alle necessità. Ad esempio, la luce si accende e funziona quando l'illuminazione della luce ambientale è al di sotto del valore impostato. una volta superato il valore di impostazione, la luce smetterà di funzionare.
4. La luce sarà accesa fino a quando non arriva il ritardo quando il sensore viene attivato. Una volta rilevato il segnale costante, l'ora verrà sovrapposta e la luce sarà costantemente accesa.
5. Il portalampada standard è il portalampada E27 può essere personalizzato. Carico nominale e tipo si riferiscono alle specifiche, si consiglia la luce a risparmio energetico.
6. La lampada a induzione a infrarossi da soffitto a LED può essere installata in interni, corridoi e edifici pubblici.

Specifiche della lampada a induzione a infrarossi da soffitto a LED

Alimentazione: 220-240 V CA	Controllo della luce: 10-2000LUX（regolabileï
Frequenza di alimentazione: 50Hz	Angolo di rilevamento: 120 ° / 100 °
Carico nominale: 40 W max. (tungsteno e fluorescente e LED)	Altezza di installazione: 2,5 ~ 3,5 m (soffitto) / 1,5 ~ 3 m (parete)
Impostazione del tempo: modalità mezza luce (solo per luce a incandescenza	Temperatura di lavoro: -10℃～40℃
sorgente e lampadina a LED. La lampadina a LED	Umidità di lavoro: <93%UR
lampada deve con funzione dimmer).	Velocità di rilevamento: 0,6 ~ 1,5 m/s
tempo di ritardo: 10S～12min (regolabile)	Tipo portalampada: E27 (standard)
tempo di ritardo:30S～2h (regolabile)	Tipo di lampada disponibile:
modalità normale	(Prima dell'installazione fissa, in base al tipo di sorgente luminosa quindi la posizione dell'interruttore scelta.)
tempo di ritardo: 10S～12min (regolabile)
Campo di rilevamento: 6-8 m

Informazioni sul sensore

Procedura di installazione

1. Contrassegnare il luogo in cui è installato il prodotto. 4. Collegare il cablaggio di alimentazione.
2. Praticare il foro con la vite gonfiata.5. Fissare il prodotto alla parete con la vite.
3. Fissare la vite gonfiata con un martello.

montaggio a parete

montaggio a soffitto

†Spegnere l'alimentazione.
†Il cavalletto inferiore è fissato nella posizione prescelta con la vite gonfiata.
†Collegare l'alimentazione alla colonna dei cavi di collegamento del sensore secondo lo schema dei cavi di collegamento.
†Serrare la vite e accendere l'alimentazione per eseguire il test.
†L'installazione è ok.

Schema di collegamento 1. Svitare la vite del terminale. 2. Passare la linea di alimentazione attraverso il foro della linea da collegare al cablaggio L; terminale N. 3. Fissare la vite. Visualizzazione della struttura e delle funzioni Manopola del tempo:impostare e regolare l'ora in cui la luce si accende in condizioni di segnale dell'indicatore per spegnersi in condizioni di assenza di segnale dell'indicatore. Sensore:assemblare il segnale dal corpo umano e far funzionare la lampada del sensore. Manopola di controllo della luce:impostare e regolare l'illuminazione della luce ambientale, il punto di divisione dell'illuminazione della luce ambientale sia le luci che le lucine. Adattatore per lampada:installare la sorgente luminosa. Il prodotto ha la modalità normale e la modalità mezza luce. Nella modalità mezza luce, la luce è lenta e con la funzione mezza luce. In modalità normale, la luce si accende quasi rapidamente, nessuna funzione di mezza luce. Nota:prima dell'installazione fissa, in base al tipo di sorgente luminosa quindi la posizione dell'interruttore scelta! â‘  Tempo di ritardo: 10S～12min (modalità normale) â‘¡ Tempo di ritardo: 30S～2h stato semiluminoso: 10 minuti dopo (modalità mezza luce) â‘¢ Tempo di ritardo: 10S～12min stato semiluminoso: 3 min dopo (modalità mezza luce) Nota: Through the delay knob to adjust the delay time of the concrete. Aprire il pulsante sul â‘  (10s-12min), è la modalità normale, la luce è quasi spenta, nessuna funzione di mezza luce. Aprire il pulsante sul â'¡ (30s-2h), tempo di ritardo superiore a 10 minuti, quando non viene rilevato entro 10 minuti, la luce entrerà in modalità mezza luce, una volta spostata la luce entrerà in modalità piena luce , non ha alcun rilevamento entro il tempo impostato, la luce entra nello stato scuro. Aprire il pulsante sul â'¢ (10s-12min), il tempo di ritardo è superiore a 3 minuti, quando non viene rilevato entro 3 minuti, la luce entrerà in modalità mezza luce una volta che si sarà mossa, la luce entrerà in pieno modalità luce, non si rileva alcun rilevamento entro il tempo impostato, la luce entra nello stato scuro. Nota: only for incandescent light source and LED bulb lamp.  La lampadina a LED deve essere dotata di funzione di regolazione della luminosità.

Test

1. Ruotare la manopola LUX in senso orario al massimo☀ , ruotare la manopola TIME in senso antiorario al minimo, dopo aver acceso l'alimentazione circa 30sec, il carico controllato inizia a funzionare. Quando la luce è spenta, l'induttore riceve il segnale e inizia a funzionare, mentre la luce è accesa, l'induttore smette di funzionare. In condizioni di assenza di segnali induttori, il carico dovrebbe smettere di funzionare entro
2. Ruotare la manopola LUX in senso orario su☀ , ruotare la manopola TIME in senso orario al massimo, il carico inizia a funzionare. In condizione di assenza di segnali induttori, il carico dovrebbe smettere di funzionare entro 12 minuti.
3. Ruotare la manopola LUX in senso orario su☪ , ruotare la manopola TIME in senso antiorario su min; la luce ambientale è superiore a 10 lux durante il test, la spia smetterà di funzionare poiché il carico smette di funzionare; Se coprite la finestra di rilevamento con oggetti opachi (asciugamani elc), il carico dovrebbe funzionare. In condizioni di assenza di segnali induttori, il carico dovrebbe smettere di funzionare entro 10 secondi. (Quando la manopola è in posizione â‘  â‘¢, come fig.6)

Impostazione della funzione Manopola Lux:quando la luce inizia ad accendersi, impostare l'illuminazione della luce ambientale regolando la manopola LUX nella posizione appropriata. Manopola del tempo: Per impostare l'ora da on a off, regolare lui manopola TIME nella posizione appropriata.

Principio di funzionamento del controllo della luce

Principio di funzionamento della regolazione del tempo

Attenzione all'installazione

Nota

1. Tenere il sensore rivolto verso l'area in cui di solito si muovono le persone.
2. Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminazione molto più precisa.
3. Il raggio di rilevamento è diverso tra montaggio a soffitto e montaggio a parete.
4. Se si rileva nuovamente il segnale entro il ritardo, il ritardo verrà annullato.
5. Manopola LUX: la luminanza delle condizioni di lavoro. Quando la manopola cambia, significa che può rilevare tutto il giorno, quando la manopola cambia, funzionerà solo al di sotto della luminanza <10 LUX.
6. Manopola TIME: è un periodo in cui la luce si accende lentamente per non ricevere alcun segnale gradualmente, fino a quando non funziona.

Appunti

1. Dovrebbe essere installato da un elettricista o da un uomo esperto.
2. Dovrebbe essere installato in interni per evitare l'acqua piovana.
3. Evitare di installarlo sugli oggetti di agitazione.
4. Evitare di installarlo su oggetti infiammabili.
5. Non ci dovrebbero essere ostacoli davanti alla finestra di rilevamento che effettuano il rilevamento.
6. Non ci dovrebbero essere oggetti in movimento davanti alla finestra di rilevamento.
7. Evitare di installarlo vicino a zone di alterazione della temperatura dell'aria come aria condizionata, riscaldamento centralizzato, ecc.
8. Considerando la tua sicurezza, ti preghiamo di non aprire il coperchio quando trovi il gancio dopo l'installazione.

â— Si prega di confermare con l'installazione prefessional.
â— Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
â— Eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e adottato quote di sicurezza per evitare problemi.

Questa istruzione, senza la nostra autorizzazione, non deve essere copiata per altri scopi.
