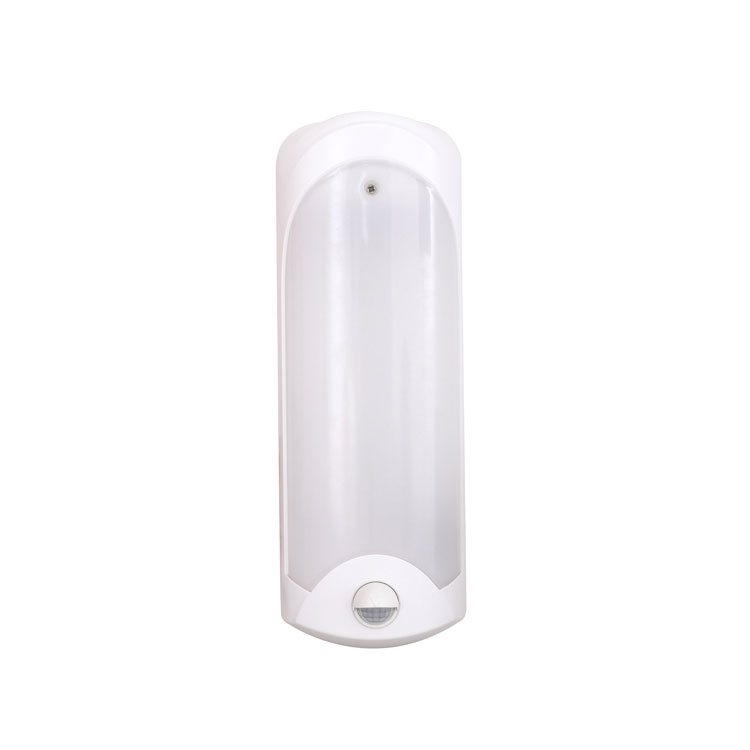

Lampada con sensore a infrarossi da parete a LED
PDLUX PD-PIR2019
LED Wall Infrared Sensor Lamp è una doppia luce LED con sensore di movimento a infrarossi digitale e alimentata da una batteria agli ioni di litio. È stabile, facile da installare, con un elevato lumen e una lunga durata.
Invia richiesta
Istruzioni per la lampada del sensore di movimento a infrarossi PD-PIR2019
INFORMAZIONI SUL PRODOTTO
Il LED come fonte di luce moderna è diventato il trend di sviluppo nel settore dell'illuminazione con le caratteristiche di alta efficienza, lunga aspettativa di vita e consumo energetico relativamente basso. Come usarlo in modo ragionevole e l'efficienza è il problema chiave nel settore dell'illuminazione. PD-PIR2019 sono progettati con 30 LED (0,2 W). La sua disposizione ragionevole rende il flusso di calore uniforme e raggiunge l'efficienza luminosa più ottimizzata. E una lampada a LED da 6 W può generare una luminosità equivalente rispetto all'utilizzo di una lampada alogena di tipo resistore da 40 W. La sua durata è 100 volte più lunga rispetto alle normali lampade alogene. si accendono quando si entra e si spengono quando si esce. Le lampade a LED sono un sostituto ideale come fonte di luce a risparmio energetico.
SPECIFICHE
Alimentazione: 220-240 V/AC Frequenza di alimentazione: 50Hz Carico nominale: 6 W max. Campo di rilevamento: 8±2 m (max) (24˺C) Angolo di rilevamento: 120° Ritardo: min: 7±3sec massimo: 6±2min (regolabile) Controllo della luce: <10lux~2000lux (regolabile) |
Temperatura di lavoro: –10°C ~ +40°C Umidità di lavoro: <95%RH Velocità di movimento di rilevamento: > 1,8 m ~ 3,5 m (Installazione a parete) Quantità LED: 30 PZ Potenza LED singolo: 0,2 W Flusso luminoso: 280lm |
NOME DI OGNI PARTE |
PARTI DI MONTAGGIO |
GAMMA DI INDUZIONE
SPETTROGRAMMA
PROCEDURA DI INSTALLAZIONE
• Passaggio 1 Segnare la posizione del foro con una matita dopo aver determinato dove si desidera installare il prodotto.(Fig.1)
Nota: se si tratta di una parete in legno, non è necessario utilizzare la vite di espansione in plastica, basta fissare la vite con il cacciavite.
• Fase 2 Forare le pareti dove c’è il segno a matita con un trapano elettrico e inserire le viti ad espansione in plastica all’interno del foro. (Fig.2)
• Passaggio 3 collegare il cavo alla lampada attraverso le aperture di ingresso del cavo. (Fig.3)
• Passaggio 4 Se si tratta di una parete in legno, non è necessario utilizzare la vite di espansione in plastica, basta avvitare la vite con il cacciavite. (Fig.4a)
Se non è una parete di legno, fare riferimento al passaggio 2. (Fig.4b)
†Passaggio 5 fissare il coperchio alla base della lampada che è stata installata a parete.(Fig.5)
• Passaggio 6 Aprire il coperchio del pannello di controllo verso il basso e impostare le manopole di controllo, quindi coprire il pannello di controllo verso l'alto.(Fig.6)
|
Il valore di illuminazione del lavoro può essere regolato nell'intervallo di 10 ~ 2000LUX Il valore di illuminazione è di circa 10LUX quando si ruota in senso antiorario fino alla fine, il valore di illuminazione è di circa 2000LUX quando si ruota in senso orario fino alla fine. La manopola deve essere ruotata in senso antiorario fino alla fine quando si esegue il test del cammino o si regola il raggio di rilevamento durante il giorno. |
|
Può essere impostato nell'intervallo da 5 secondi (rotazione in senso antiorario fino alla fine) a 8 minuti (rotazione in senso orario fino alla fine). Il timer conterà quando il sensore rileva un segnale in movimento prima della fine dell'ultima volta, quindi consigliamo che faresti meglio a impostare il tempo al minimo quando esegui il test del raggio di rilevamento o il test del cammino. Nota: il sensore deve attendere 1 secondo per funzionare nuovamente dopo che la luce si è spenta. Solo allo scadere del tempo la spia si riaccenderà al rilevamento del segnale. |
Nota: non forzare troppo durante la regolazione delle tre manopole perché sono montate direttamente sul componente! C'è un piccolo dispositivo di limitazione nel componente, che si romperà se si forza anche quando si ruota la manopola fino alla fine. In tal caso, le manopole verranno ruotate di 360° senza che il dispositivo si limiti. Si prega di notare che l'angolo di regolazione limitato delle manopole è di 270°.
ERRORE E SOLUZIONE
Colpa | Causa di guasto | Soluzione |
Non funziona con il carico | Illuminazione della luce impostata in modo errato, il carico è rotto load | Regolare l'impostazione del carico |
L'alimentazione è spenta | Cambia il carico | |
C'è un segnale continuo nella regione del rilevamento | Accendi la corrente | |
Lavora sempre con il carico | Il sensore non è stato installato correttamente | Controllare le impostazioni dell'area di rilevamento |
Quando non c'è un segnale in movimento lavorare con il carico | I sensori non sono riusciti a imballare bene perché non sono in grado di rilevare in modo affidabile il segnale | Reinstallare il rivestimento esterno |
Il segnale di movimento viene rilevato dal sensore (movimento dietro il muro, movimento di piccoli oggetti, ecc.) | Controllare le impostazioni dell'area di rilevamento | |
Quando c'è un segnale in movimento lavorare con il carico | Il corpo in movimento è troppo veloce o l'area di rilevamento è troppo piccola | Controllare le impostazioni dell'area di rilevamento |
Si prega di confermare con l'installazione prefessional.
Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione. Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
Il funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
