PDLUX PD24-V1 Modulo ricetrasmettitore Doppler in banda K con sensore di movimento a microonde da 24,125 GHz

Per evitare danni al modulo ricetrasmettitore Doppler in banda K del sensore di movimento a microonde PDLUX PD24-V1 da 24,125 GHz, prestare attenzione. È necessario adottare misure di protezione ESD in tutte le fasi di stoccaggio, manipolazione, assemblaggio e collaudo. Non toccare l'antenna radar e i pin di questo modulo e non toccare i pin con un multimetro per misurare.

Modello:PDLUX PD24-V1

Invia richiesta

PDLUX PD24-V1 Modulo ricetrasmettitore Doppler in banda K con sensore di movimento a microonde da 24,125 GHz

Sommario

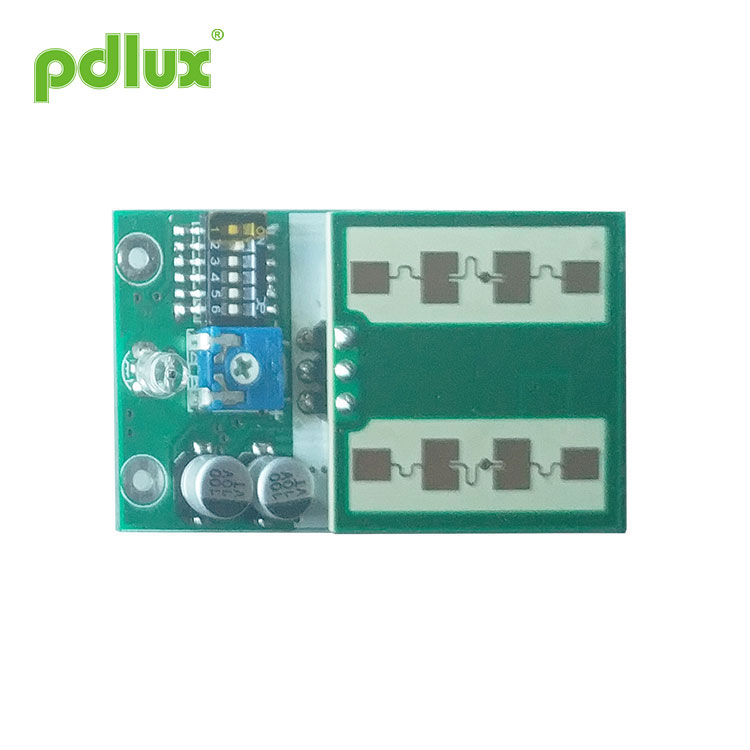

PD24-V1 è un sensore di movimento a microonde a 24,125 GHz è un modulo ricetrasmettitore Doppler in banda K. Questa è un'antenna piatta progettata da noi stessi, che può sviluppare un layout con una buona trasmissione e ricezione corrispondenti. La frequenza principale del sensore è più stabile. È il nostro brevetto di design, adatto a una gamma più ampia di temperatura ambiente. Con minor rumore, maggiore risoluzione e maggiore sensibilità. Funzione antistatica incorporata. L'elaborazione a basso consumo energetico e l'MCU ad alta precisione sono adottati internamente. Rispetto ai prodotti simili tradizionali, le prestazioni sono più stabili e affidabili. Questa serie di moduli sensore è ideale per l'illuminazione automatica, la sicurezza, le porte automatiche e le case intelligenti.
L'azienda può anche personalizzare i rilevatori mobili ad alta velocità per scopi speciali. Rilevatore di distanza radar. Rilevatore di presenza radar.

Feature Description of PDLUX PD24-V1 Modulo ricetrasmettitore Doppler in banda K con sensore di movimento a microonde da 24,125 GHz
> Rilevatore di movimento a 24GHz (banda di frequenza standard ISM) basato sul principio di funzionamento del radar.
> La distanza massima di rilevamento può raggiungere più di 20 metri. (la distanza di rilevamento quando ci si sposta in avanti verso il sensore)
> Distanza di rilevamento regolabile in un ambiente di alimentazione stabile a bassa interferenza.
> Basso consumo energetico: <2,5 mA a 3 V, <3,5 mA a 5 V.
> Dimensioni dell'aspetto: 45,5 mm (L) x 26 mm (L) x 13,8 mm (A).

Parametri tecnici

Parametro

Appunti

min

tipo

Max

Unità

Tensione di alimentazione

Vcc

3.0

3.3

5.0

V

Consumo attuale

Icc

2.5

3.0

3.5

mA

Corrente di uscita

2.5~3.5mAï3~5V)

temperatura di esercizio

Superiore

-30~+85

Temperatura di conservazione

Tstg

-10

+60

Impostazione della frequenza

f

24.000

24.125

24.250

GHz

Potenza irradiata (EIRP)

Broncio

<2.0

<2,5

<3.0

mW

Umidità ambiente di stoccaggio

45%~65% di umidità relativa


Definizione dell'interfaccia

L'interfaccia del modulo applicativo è un'intestazione pin con un passo di 2,54 mm3pin


Pin Dunction Description of PDLUX PD24-V1 Modulo ricetrasmettitore Doppler in banda K con sensore di movimento a microonde da 24,125 GHz

Numero

Nome pin Pin

Ingresso Produzione

Spiegazione

1

Vcc

Ingresso

Tensione di lavoro: DC3-5V (polo positivo dell'alimentazione a basso disturbo)

2

Uscita del segnale

Produzione

Uscita ad alto livello 500mS

3

GND

Ingresso

Collegare a massa (alimentazione negativa)


Installation of PDLUX PD24-V1 Modulo ricetrasmettitore Doppler in banda K con sensore di movimento a microonde da 24,125 GHz
1. Per evitare danni all'apparecchiatura, prestare attenzione. È necessario adottare misure di protezione ESD in tutte le fasi di stoccaggio, manipolazione, assemblaggio e collaudo. Non toccare l'antenna radar e i pin di questo modulo e non toccare i pin con un multimetro per misurare.
2.Per PD24-V1 installato all'aperto, il rilevatore può rilevare il segnale della goccia di pioggia quando piove. Cioè, il rilevatore radar installato all'aperto in una giornata piovosa può rilevare le gocce di pioggia.

Metodo di installazione della shell e selezione del materiale
Durante l'installazione, il guscio non deve essere realizzato in materiale metallico o strato metallico; È possibile utilizzare materiali plastici o schiuma non contenenti carbonio.

Metodo corretto:
1. Quando il guscio è realizzato in materiale plastico (ABS, PVC, ecc.), lo spessore e l'ingombro del guscio devono essere stimati correttamente e l'antenna deve essere avvolta in modo da non entrare in contatto diretto con la struttura del antenna radar;
2. Quando il guscio è realizzato in materiale espanso (come Stypopor o materiale simile), la costante dielettrica relativa del materiale dovrebbe essere vicina a 1.

Metodo sbagliato:
1. Avvolgere l'antenna con un foglio o alcune parti metalliche;
2.Spruzzare la struttura dell'antenna con qualsiasi tipo di pittura o vernice;
3. Avvolgere l'antenna con un foglio CFK (conduttivo);
4.Il materiale plastico è a diretto contatto con la struttura corrosa dell'antenna (ha un alto effetto di permittività sulla frequenza di risonanza del cerotto);
5. La struttura irragionevole porterà a un sensore radar anomalo e l'effetto di rilevamento sarà peggiore.

Recommended Dimensions of Enclosure of PDLUX PD24-V1 Modulo ricetrasmettitore Doppler in banda K con sensore di movimento a microonde da 24,125 GHz
Per i radar a 24GHz, secondo l'esperienza, il guscio può essere realizzato in materiale plastico con uno spessore di circa 3mm, e mantenere una distanza di circa 6mm dalla superficie dell'antenna radar. Se si utilizza un materiale plastico più spesso, si deve considerare l'aumento della perdita di inserzione; allo stesso tempo, una custodia troppo spessa può influenzare il modello dell'antenna.
