PDLUX PD-V10 Rilevatore di scheda di induzione umana 24.125 GHz Modulo di commutazione sensore radar a microonde in miniatura

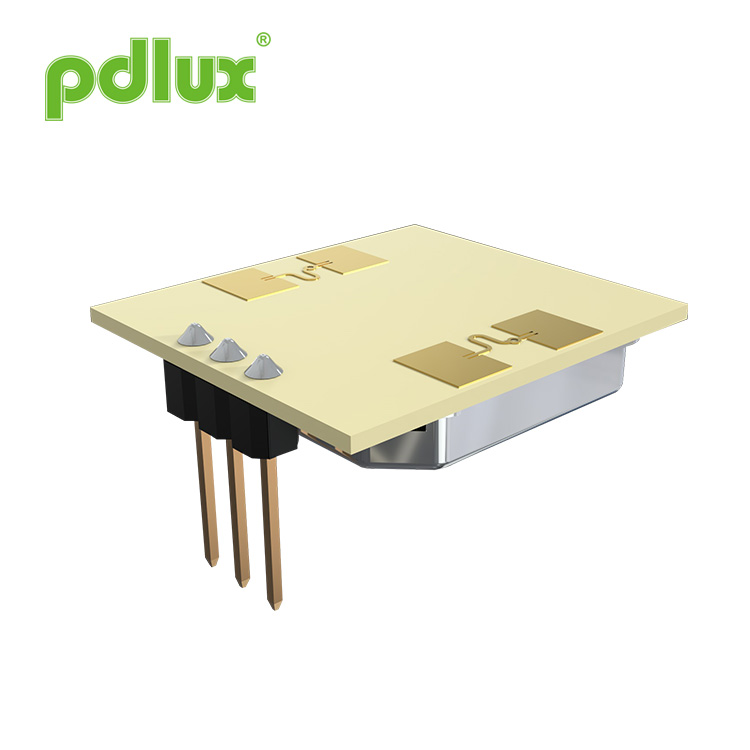

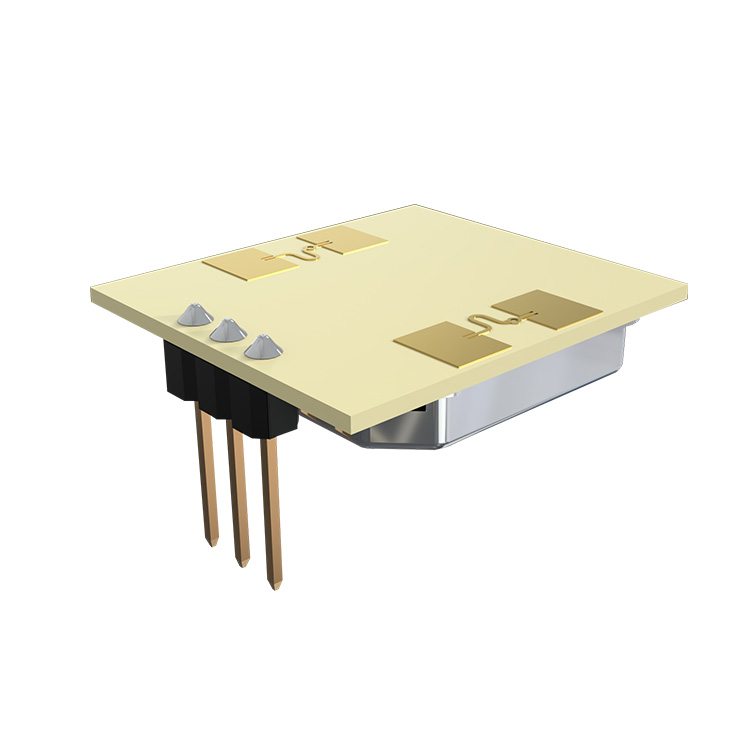

PDLUX PD-V10 Rilevatore di scheda di induzione umana 24,125 GHz Il modulo di commutazione sensore radar a microonde in miniatura è un modulo ricetrasmettitore Doppler bi-statico in banda K. È un oscillatore risonatore incorporato (CRO). Questo modulo, V10 adotta un'antenna piana, adatto per il montaggio a parete. Può migliorare la sua capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PDLUX PD-V10
Invia richiesta
PDLUX PD-V10 Rilevatore di scheda di induzione umana 24.125 GHz Modulo di commutazione sensore radar a microonde in miniatura
PDLUX PD-V10 Rilevatore di scheda di induzione umana 24.125 GHz Modulo di commutazione sensore radar a microonde in miniatura is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Questo modulo è ideale per il sensore di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per i rilevatori di intrusione a soffitto.
Secondo EN 300440-V2.1.1〠EN 62479：2010,direttiva RED-2014/53/UE
Secondo FCC Parte 15.249
Conforme alla direttiva EN 62321, direttiva ROHS-2011/65/eu Conforme alla direttiva REACH-1907/2006/ce
|
Application of PDLUX PD-V10 Rilevatore di scheda di induzione umana 24.125 GHz Modulo di commutazione sensore radar a microonde in miniatura â— Interruttore intelligente â— Interruttore a parete â— Rilevamento intruso Caratteristica e vantaggio â— Bassa potenza wireless in uscita â— Basso consumo energetico â— Rilevamento senza contatto â— Facile da collegare con il controller â— Uscita a basso rumore |
 |
|
Parametro |
Appunti |
min |
tipo |
Max |
Unità |
|
Impostazione della frequenza |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Potenza irradiata (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Tempo di assestamento |
|
5 |
10 |
20 |
Secondo |
|
Potenza del segnale ricevuto |
2 |
150 |
200 |
250 |
Vp-p |
|
Rumore |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Tensione di alimentazione |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Consumo attuale |
|
25 |
35 |
45 |
mA |
|
Frequenza di ripetizione degli impulsi |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Larghezza di impulso |
4 |
10 |
20 |
30 |
Secondo |
|
temperatura di esercizio |
|
-20 |
25 |
60 |
℃ |
|
Peso |
|
2.5 |
3.5 |
4.0 |
g |
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Note2:The Potenza del segnale ricevuto(RSS) is measured at the total 1 Ways path loss of 70dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
