PDLUX PD-V11H 24.125GHz Radar a microonde Rilevamento del movimento umano Riconoscimento automatico del volto della porta Sensore di velocità radar Doppler 24G

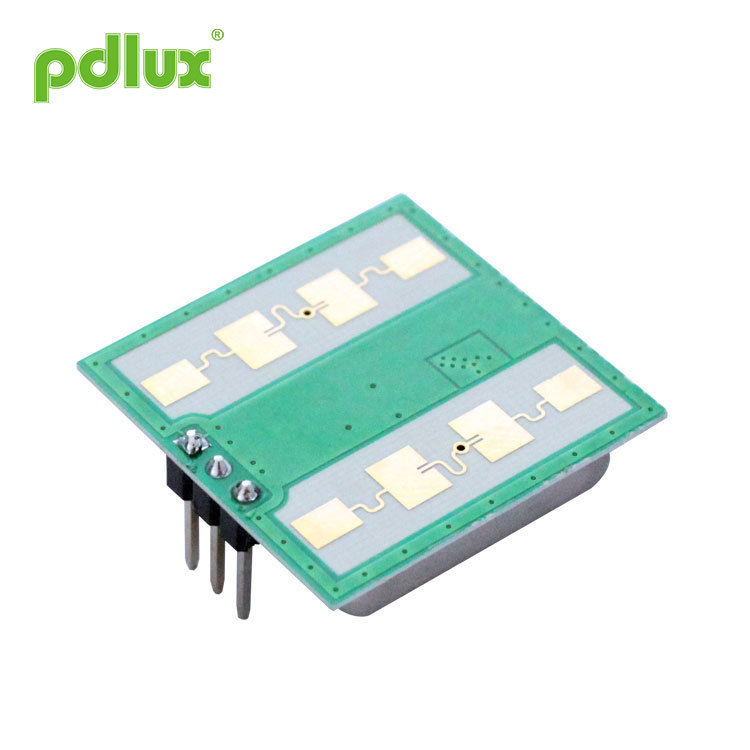

Il radar a microonde PDLUX PD-V11H 24,125 GHz Rilevazione del movimento umano Riconoscimento automatico del volto della porta Il sensore di velocità radar Doppler 24G è un modulo ricetrasmettitore doppler in banda K. Questa è un'antenna piatta di nostra progettazione, sviluppa un layout con trasmissioni e ricezioni ben abbinate.
Modello:PDLUX PD-V11H
Invia richiesta
PDLUX PD-V11H 24.125GHz Radar a microonde Rilevamento del movimento umano Riconoscimento automatico del volto della porta Sensore di velocità radar Doppler 24G
|
Applicazione
|
The PDLUX PD-V11H 24.125GHz Radar a microonde Rilevamento del movimento umano Riconoscimento automatico del volto della porta Sensore di velocità radar Doppler 24G is K-band doppler transceiver module. This is a flat antenna of our own design develop a layout with well-matched transmissions and receptions.
Abbiamo ricalcolato e riorganizzato il layout interno per renderlo più significativo. Rendi la frequenza principale del sensore più stabile. Questi sono i nostri brevetti di design per una gamma più ampia di temperature ambiente.
V11-H ha un rumore inferiore, una risoluzione più elevata e una sensibilità più elevata. Funzione antistatica incorporata. Rispetto ai prodotti simili tradizionali, le prestazioni sono più stabili e affidabili.
V11-M e V11-L sono diverse sensibilità che possono essere personalizzate in base alle esigenze dell'utente.
Questa serie di moduli sensore è ideale per l'illuminazione automatica. Sensore di rilevamento delle intrusioni del comportamento del dominio di sicurezza. Conforme alla direttiva EN 300440-V2.1.1〠EN 62479：2010 RED - 2014/53/UE Secondo FCC Parte 15.249 Conforme alla direttiva EN 62321, direttiva ROHS - 2011/65/UE Conforme alla direttiva REACH - 1907/2006/CE |
|
Parametro |
Appunti |
min |
tipo |
Max |
Unità |
|
Tensione di alimentazione |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo attuale |
Icc |
20 |
35 |
38 |
mA |
|
Modalità di funzionamento |
Alimentato da PW, può controllare la corrente di lavoro a 3-15 mA |
||||
|
Frequenza di ripetizione degli impulsi |
1-10 |
KHz |
|||
|
temperatura di esercizio |
Superiore |
-30~+85+100（Max.） |
℃ |
||
|
Temperatura di conservazione |
Tstg |
-10 |
+60 |
℃ |
|
|
Tempo stabile |
|
<5 |
Secondo |
||
|
Impostazione della frequenza |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potenza irradiata (EIRP) |
Broncio |
<2.0 |
<2,5 |
<3.0 |
mW |
|
Larghezza di impulso |
>3Secondo |
||||
|
Umidità ambiente di stoccaggio |
45%~65% |
RH |
|||
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: l'intensità del segnale ricevuto (RSS) viene misurata alla perdita totale del percorso a 1 via di 70 dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
