Modulo sensore radar a onde millimetriche PDLUX PD-V12 24GHz

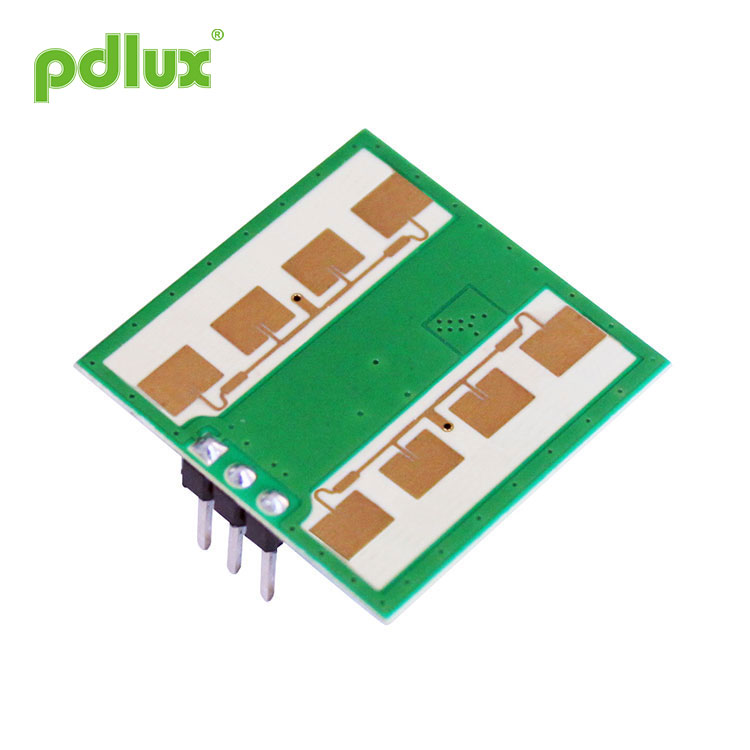

Il modulo sensore radar a onde millimetriche PDLUX PD-V12 da 24 GHz è un modulo ricetrasmettitore Doppler bi-statico in banda K. Se è integrato Resonator Oscillator (CRO). Questo modulo, PD-V12 adotta un'antenna piana, adatta per il montaggio a parete. Può migliorare la sua capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PD-V12
Invia richiesta
Modulo sensore radar a onde millimetriche PDLUX PD-V12 24GHz
|
Application of Modulo sensore radar a onde millimetriche PDLUX PD-V12 24GHz â€Interruttore intelligente â€Interruttore a parete â€Rilevamento intruso
Schema del fascio dell'antenna
|
Modulo sensore radar a onde millimetriche PDLUX PD-V12 24GHz is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Questo modulo è ideale per il sensore di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori di intrusione a soffitto.
Secondo EN 300440-V2.1.1〠EN 62479：2010,
Secondo FCC Parte 15.249
Size of Modulo sensore radar a onde millimetriche PDLUX PD-V12 24GHz
|
| Parametro | Appunti | min | tipo | Max | Unità |
| Tensione di alimentazione | Vcc | 3 | 5 | 5.25 | V |
| Consumo attuale | Icc | 20 | 35 | 38 | mA |
| Modalità di funzionamento | Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA | ||||
| Larghezza di impulso | Tpulse | 10 | s | ||
| temperatura di esercizio | Superiore | -30~+85 +100 (massimo) | 8C | ||
| Temperatura di conservazione | Tstg | -10 |
|
60 | °C |
| Tempo stabile |
|
<5 | Secondo | ||
| Impostazione della frequenza | f | 24 | 24.125 | 24.25 | GHz |
| Potenza irradiata (EIRP) | Broncio | <2.0 | <2,5 | <3.0 | mW |
| Umidità ambiente di stoccaggio | 45%~65% | RH | |||
WARNING of Modulo sensore radar a onde millimetriche PDLUX PD-V12 24GHz: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
e la soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: l'intensità del segnale ricevuto (RSS) viene misurata alla perdita totale del percorso a 1 via di 70 dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
