PDLUX PD-V21 Rilevatore Doppler HF Modulo a microonde Sensore radar a onde millimetriche 24,125 GHz

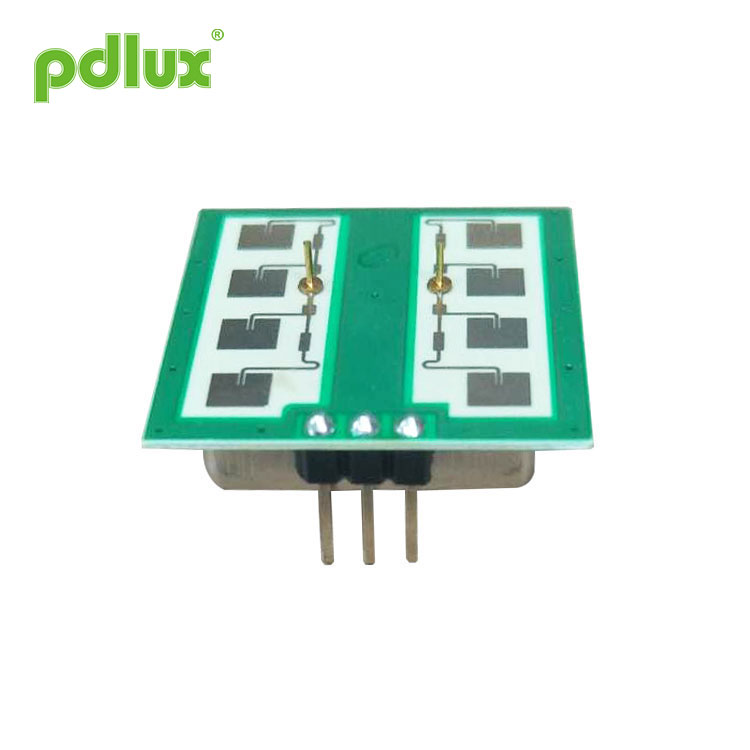

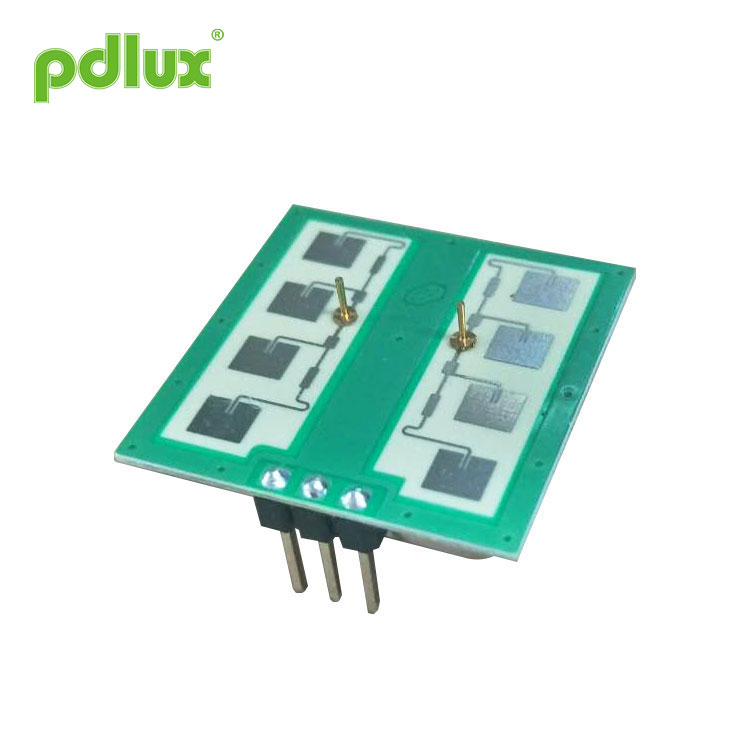

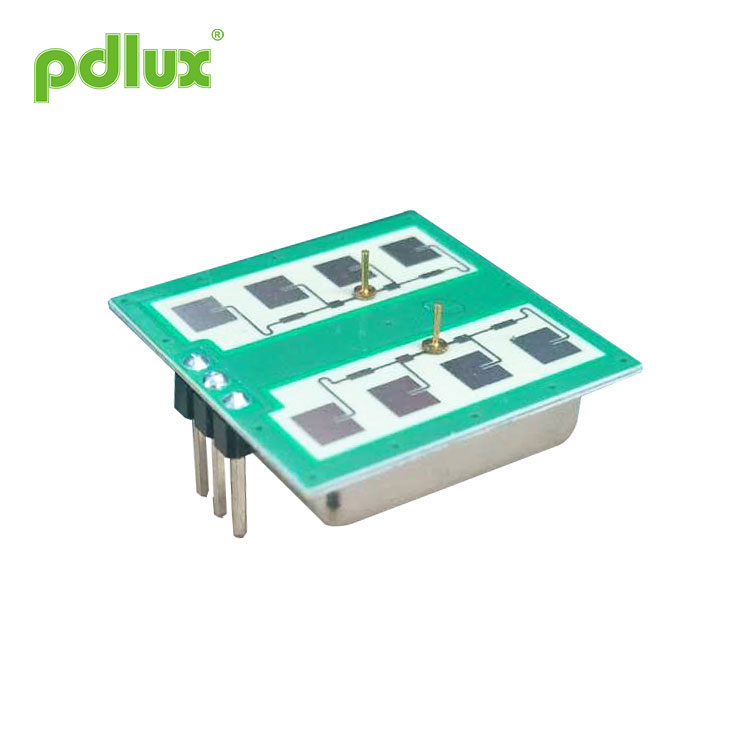

PDLUX PD-V21 HF Rivelatore Doppler Modulo a microonde 24,125 GHz Sensore radar a onde millimetriche è un modulo ricetrasmettitore Doppler bi-statico in banda K. È un oscillatore risonatore incorporato (CRO). Questo modulo, V21 adotta un'antenna piana, adatta per montaggio a parete. Può migliorare la sua capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PDLUX PD-V21
Invia richiesta
PDLUX PD-V21 Rilevatore Doppler HF Modulo a microonde Sensore radar a onde millimetriche 24,125 GHz
|
Application of PDLUX PD-V21 Rilevatore Doppler HF Modulo a microonde Sensore radar a onde millimetriche 24,125 GHz â— Interruttore intelligente â— Interruttore a parete â— Rilevamento intruso PDLUX PD-V21 Rilevatore Doppler HF Modulo a microonde Sensore radar a onde millimetriche 24,125 GHz is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Questo modulo è ideale per il sensore di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per i rilevatori di intrusione a soffitto. Conforme alla direttiva EN 300440-V2.1.1〠EN 62479:2010 RED - 2014/53/UE Secondo FCC Parte 15.249 Conforme alla direttiva EN 62321, direttiva ROHS - 2011/65/UE Conforme alla direttiva REACH - 1907/2006/CE |
Parametro |
Appunti |
min |
tipo |
Max |
Unità |
Tensione di alimentazione |
Vcc |
3.0 |
5.0 |
5.25 |
V |
Consumo attuale |
Icc |
20 |
35 |
38 |
mA |
Modalità di funzionamento |
Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA |
||||
Larghezza di impulso |
Tpulse |
10 |
s |
||
temperatura di esercizio |
Superiore |
-30~+85+100(Max.) |
℃ |
||
Temperatura di conservazione |
Tstg |
-10 |
+60 |
℃ |
|
Tempo stabile |
|
<5 |
Secondo |
||
Impostazione della frequenza |
f |
24.000 |
24.125 |
24.250 |
GHz |
Potenza irradiata (EIRP) |
Broncio |
<2.0 |
<2,5 |
<3.0 |
mW |
Umidità ambiente di stoccaggio |
45%~65% |
RH |
ATTENZIONE: il campo di rilevamento effettivo è correlato al guadagno di amplificazione del segnale del circuito, al layout generale del PCBA e alla soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: l'intensità del segnale ricevuto (RSS) viene misurata alla perdita totale del percorso a 1 via di 70 dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
