PDLUX PD-V12360A/B Sensore di movimento ad alta sensibilità in banda K per Smart Switch & Security

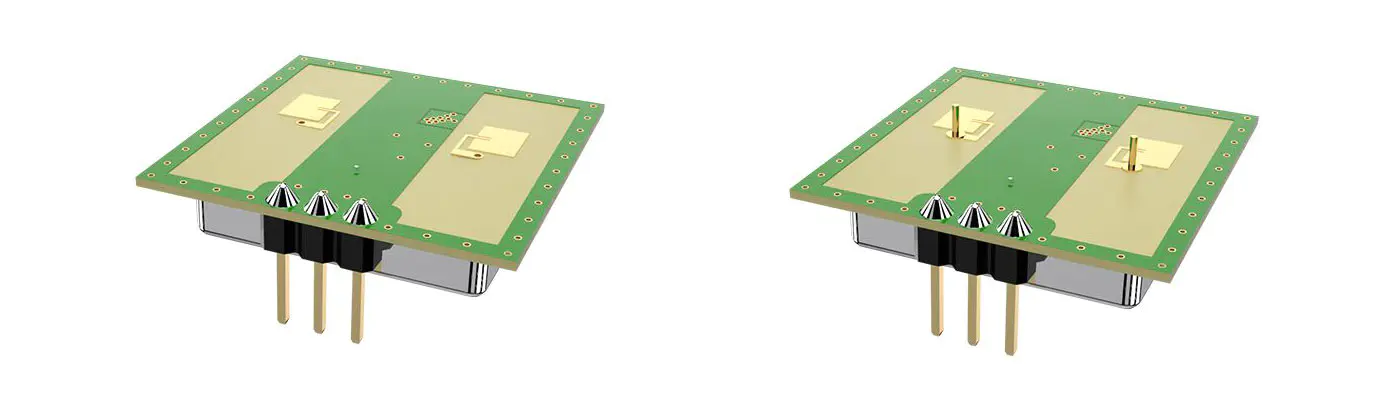

PDLUX PD-V12360A/B K-Band Band ad alta sensibilità Sensore per Smart Switch & Security è un sensore brevettato ad alta sensibilità sviluppato dal team tecnico di PDLUX per il rilevamento a 360 gradi a 360 gradi. Ciò include V12360A e V12360B. La differenza di prestazione tra A e B si trova nei diversi raggi di rilevamento.
Modello:PD-V12360A/B
Invia richiesta

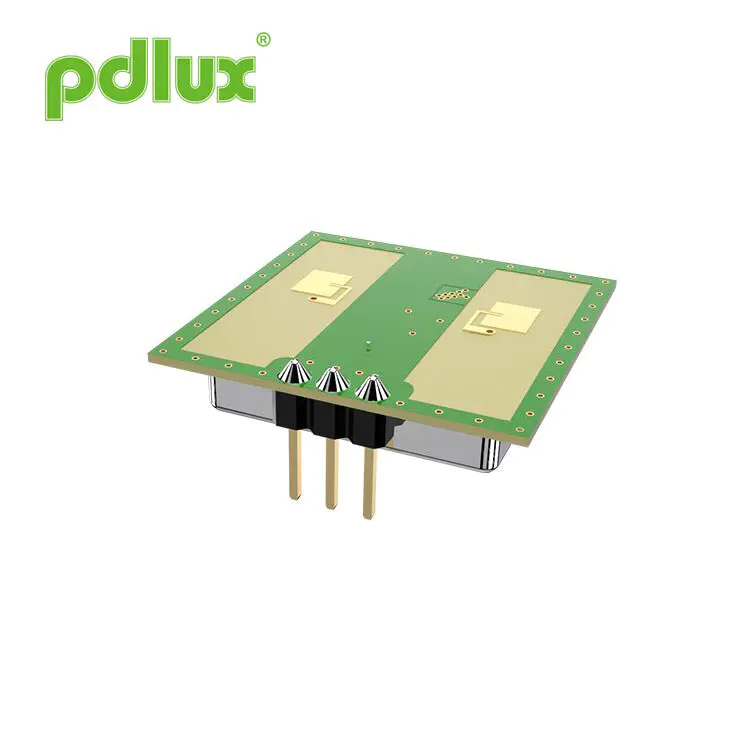

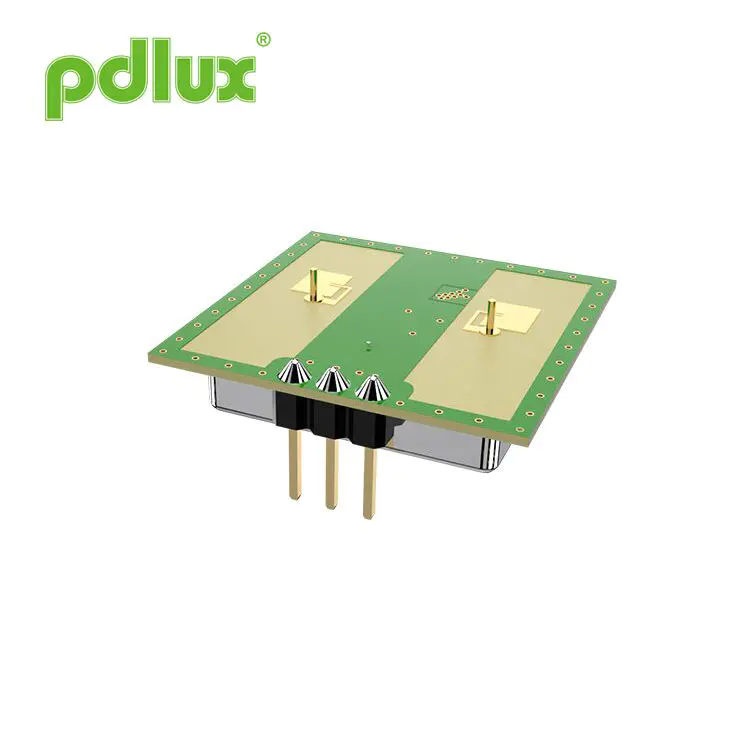

PD-V12360A/B 24.125GHz Sensore di movimento a microonde
Applicazione
.Interruttore intelligente
.Interruttore a parete
.Intruso rilevare
Il sensore della serie PD-V12360 è un sensore brevettato ad alta sensibilità sviluppato dal Team tecnico di PDLUX per rilevamento di 3 gradi a 360 gradi. Questo sensore di movimento PDLUX PD-V12360A/B-Band ad alta sensibilità ad alta sensibilità per Smart Switch & Security include V12360A e V12360B. La differenza di prestazione tra A e B sta nei diversi rilevamento raggi. Se installato a bassa altezza, l'angolo di rilevamento di V12360A è più grande di quello di V12360b. L'angolo di rilevamento a 360 gradi di V12360A è di 120 gradi (consultare alla figura seguente), che può essere utilizzato per l'installazione di prodotti con un'altezza inferiore a 5 metri. L'angolo di rilevamento a 360 gradi di V12360B è di 80 gradi, che può essere utilizzato Per l'installazione di prodotti con un'altezza inferiore a 10 metri. (Fare riferimento a quanto segue immagine). L'estensione della sua sensibilità al rilevamento dipende dal rapporto segnale-rumore di Il circuito di amplificazione progettato dall'utente e l'algoritmo del programma dell'MCU. A causa dell'ampia e flessibile gamma di applicazioni di questo tipo di sensore analogico. È ancora ampiamente usato.

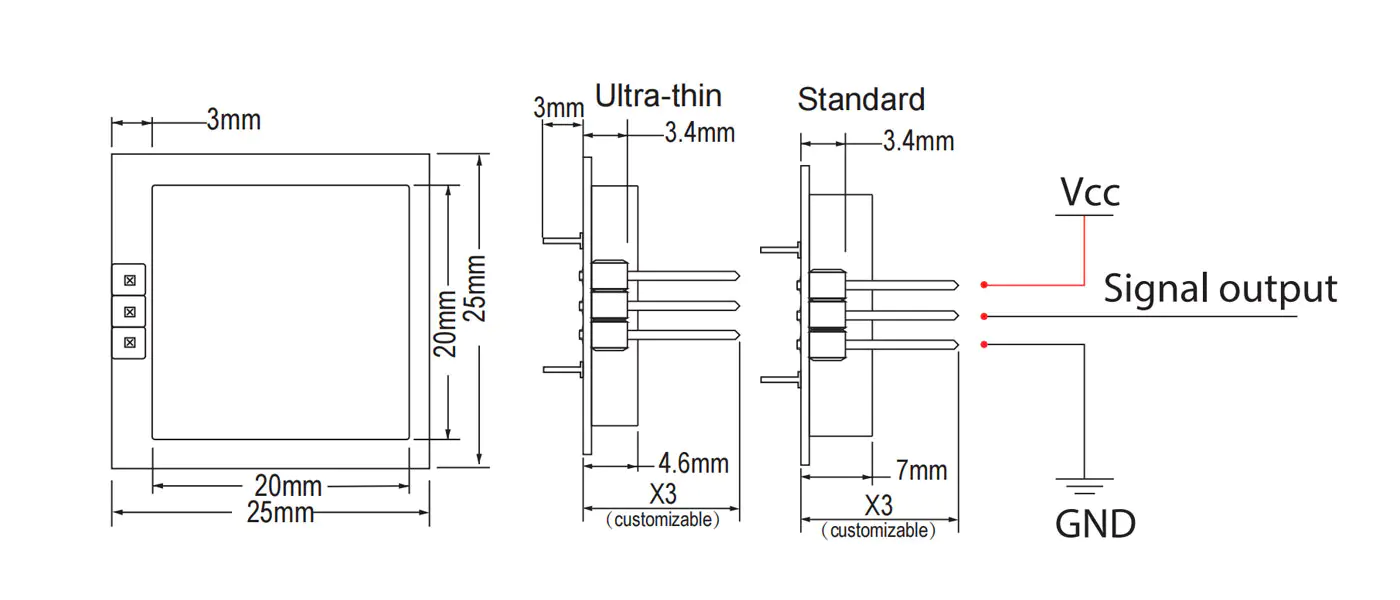

Dimensione dei prodotti
Intervallo di rilevamento
Parametri tecnici
| Parametro | Note | Min | Tipo | Max | Unità |
| Tensione di alimentazione | VCC | 3.0 | 5.0 | 5.25 | V |
| Consumo attuale | ICC | 20 | 35 | 38 | Ma |
| Modalità operativa | Alimentato da PWM, può controllare la corrente di lavoro a 3-15mA | ||||
| Larghezza del polso | Tpulse | 10 | μs | ||
| Temperatura operativa | Superiore | -30 ~+85 | ℃ | ||
| Temperatura di conservazione | Tstg | -10 | +60 | ℃ | |
| Tempo stabile |
|
<5 | μsec | ||
| Rumore |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Impostazione di frequenza | f | 24.000 | 24.125 | 24.250 | GHz |
| Una potenza irradiata (authp) | Broncio | <2.0 | <2,5 | <3.0 | MW |
| Archiviazione ambientale | 45%~ 65% | RH | |||
ATTENZIONE: l'intervallo di rilevamento effettivo è correlato al guadagno di amplificazione del segnale del circuito, il layout complessivo del PCBA e la soglia dell'MCU.
Nota1: le emissioni irradiate sono progettate per soddisfare le regole FCC e CE.
Nota2: la potenza del segnale ricevuta (RSS) viene misurata al totale perdita di percorso di 1 via di 70 dB.
Nota3: le tensioni di rumore sono misurate da 10Hz a 100Hz nella porta di uscita, all'interno di una camera anecoica. Note4: operazione a impulsi
Promemoria speciale
A causa dello spessore totale del circuito di soli 0,52 mm. L'applicazione di una forza laterale eccessiva ai perni può causare la rottura del foglio di rame. Causando malfunzionamento del sensore.
