PDLUX PD-V12 24.125GHz Riconoscimento facciale Modulo sensore a microonde di rilevamento mobile intelligente 24G CDM324

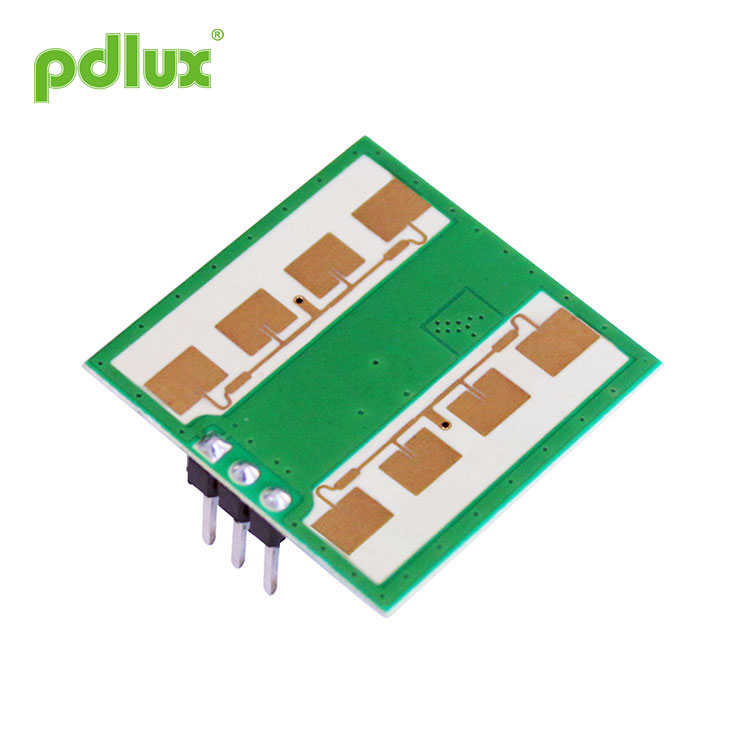

PDLUX PD-V12 24,125 GHz Riconoscimento facciale Modulo sensore a microonde di rilevamento mobile intelligente 24G CDM324 è un modulo ricetrasmettitore Doppler bi-statico in banda K. È integrato Resonator Oscillator (CRO). Questo modulo, PD-V12 adotta un'antenna piana, adatta per il montaggio a parete. Può migliorare la sua capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PDLUX PD-V12
Invia richiesta
PDLUX PD-V12 24.125GHz Riconoscimento facciale Modulo sensore a microonde di rilevamento mobile intelligente 24G CDM324
 |
Application of PDLUX PD-V12 24.125GHz Riconoscimento facciale Modulo sensore a microonde di rilevamento mobile intelligente 24G CDM324 â— Interruttore intelligente â— Interruttore a parete â— Rilevamento intruso PDLUX PD-V12 24.125GHz Riconoscimento facciale Modulo sensore a microonde di rilevamento mobile intelligente 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Questo modulo è ideale per il sensore di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per i rilevatori di intrusione a soffitto. Secondo EN 300440-V2.1.1〠EN 62479：2010, direttiva RED-2014/53/UE Secondo FCC Parte 15.249 Conforme alla direttiva EN 62321, direttiva ROHS - 2011/65/UE Conforme alla direttiva REACH - 1907/2006/CE |
|
Parametro |
Appunti |
min |
tipo |
Max |
Unità |
|
Tensione di alimentazione |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo attuale |
Icc |
20 |
35 |
38 |
mA |
|
Modalità di funzionamento |
Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA |
||||
|
Larghezza di impulso |
Tpulse |
10 |
s |
||
|
temperatura di esercizio |
Superiore |
-30~+85+100（Max.） |
℃ |
||
|
Temperatura di conservazione |
Tstg |
-10 |
+60 |
℃ |
|
|
Tempo stabile |
|
<5 |
Secondo |
||
|
Impostazione della frequenza |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potenza irradiata (EIRP) |
Broncio |
<2.0 |
<2,5 |
<3.0 |
mW |
|
Umidità ambiente di stoccaggio |
45%~65% |
RH |
|||
WARNING: The actual detection range of PDLUX PD-V12 24.125GHz Riconoscimento facciale Modulo sensore a microonde di rilevamento mobile intelligente 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: l'intensità del segnale ricevuto (RSS) viene misurata alla perdita totale del percorso a 1 via di 70 dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
