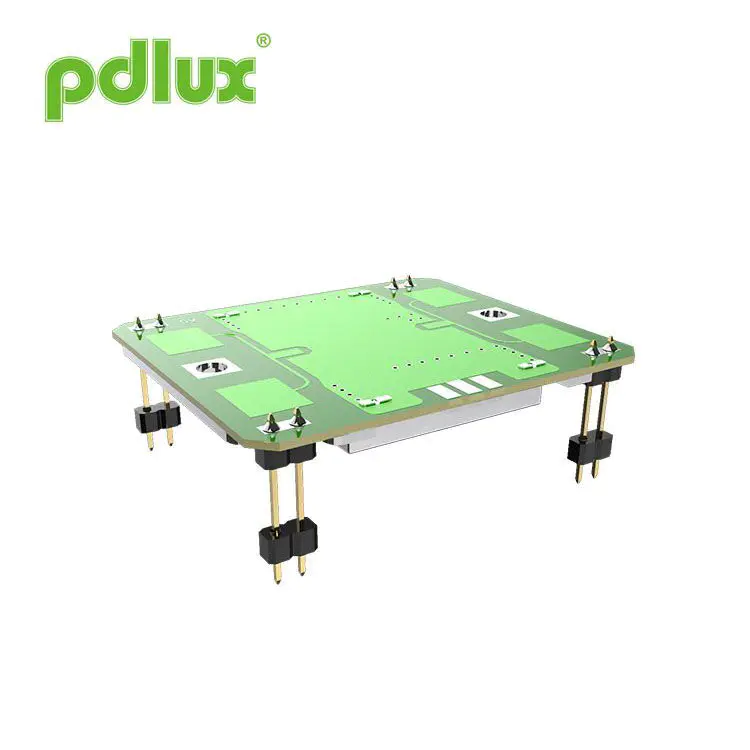

Sensore di movimento a microonde a banda X PD-V9-P con alta precisione
Precisione, prestazioni e personalizzazione: sensore di movimento a microonde a banda X-V9-P con elevata precisione soddisfa le esigenze dei moderni sistemi di rilevamento intelligente. Il PD-V9-P è un sensore di movimento a banda X ad alta sensibilità progettato per un rilevamento accurato in una varietà di ambienti. Supporta la personalizzazione della frequenza (10,525 GHz, 10,587 GHz, 10,687 GHz) per conformarsi alle normative locali. Con risposta rapida e monitoraggio del movimento affidabile, è ideale per dispositivi IoT, illuminazione intelligente, sistemi automatizzati e rilevamento del movimento industriale. La sua modalità di montaggio flessibile e la modalità a bassa potenza PWM lo rendono adatto per applicazioni attente all'energia. Offriamo supporto tecnico completo e consegna tempestiva per garantire il tuo successo.
Modello:PD-V9-P
Invia richiesta
Misurare
Caratteristiche
- Impostazione della frequenza: 10.525-10.587GHz
- compresa l'antenna patch
- DRO: risonatore dielettrico Oscilato
- Dranaggio di corrente a basso CC
- dimensioni ridotte
- conformità ROHS
Specifiche
| Articolo | Specifiche | |
| Impostazione di frequenza | 10.525-10.587GHz (personalizzato in base a diversi requisiti) | |
| Condizione | TA = +25 C ， vino = +5 VDC | |
| Tensione operativa | +5,0 ± 0,5 VDC | |
| Corrente operativa | <32 mi digita. | |
| Potenza di uscita | 20 MW (13 dBm) E.I.R.P. Tipo. | |
| Stabilità di frequenza | ± 5 MHz Max. (TA: da -30 a +55 C) | |
| Restituire la sensibilità della perdita | -90 dbc tip. | |
| Seconda emissione armonica | -40 gamma dbm | |
| Antenna Beamwidth (-3 dB) | E-Plane | 36 gradi nom. (L'angolo intero oretico di 72 gradi) |
| Piano h | 72 gradi nom. (L'angolo intero oretico di 144 gradi) | |
| Interfaccia RF | Antenna patch | |
| Intervallo di temperatura | Da -30 a +55 C (portata di utilizzo standard), da -40 a +80 C (intervallo di utilizzo massimo) | |
| Regolamento per la conformità | ETS 300 440 | |
Modello di radiazione
Breve introduzione
Il sensore di luminosità della serie PD-V9 funziona nella banda X. La frequenza operativa è nell'intervallo di frequenza da 10,525 GHz a 10,687 GHz. Gli utenti devono effettuare acquisti basati su personalizzare in base alle normative di frequenza del paese in cui si trova. Ad esempio, 10,525 GHz, 1 0,587 GHz, 10,687 GHz. I sensori della serie PD-V9 sono ampiamente utilizzati nei prodotti per applicazioni di sicurezza e sorveglianza, sensori automatici delle porte, luci di rilevamento mobile, sensori IoT, sensori di velocità e vari prodotti per sensori mobili.
Il sensore ha il rilevamento di angoli di grande piano H e il rilevamento di piccoli angoli eplan. Gli utenti possono fissare il sensore a diverse angolazioni, se necessario durante l'uso. Come se gli utenti desiderassero che la corrente di lavoro del sensore sia il più piccolo possibile, è possibile impostare la modalità di alimentazione del sensore in modalità PWM (Duty Cycle), che può ridurre efficacemente la corrente di lavoro.
Possibili problemi riscontrati
Quando gli utenti incontrano i seguenti problemi durante l'utilizzo o la sostituzione diretto del sensore originale.
1. Primo utilizzo:
Quando si utilizza il sensore di movimento a microonde a banda X PD-V9-P con elevata precisione per la prima volta e si incontra un'alta sensibilità o una sensibilità insufficiente, è necessario prima verificare lo stato di impostazione del guadagno del circuito di amplificazione. E se il metodo di calcolo utilizzato da MCU per i segnali di processo è appropriato. In generale, è facile trovare una soluzione.
2. Possibili problemi che possono sorgere quando si sostituiscono direttamente i sensori precedentemente usati:
Quando si sostituiscono direttamente sensori precedentemente usati, potrebbero esserci anche problemi di alta sensibilità e bassa sensibilità, che possono essere facilmente risolti. È sufficiente aumentare la semplice aumento del circuito di amplificazione o diminuire il guadagno del circuito di amplificazione. Non è necessario considerare l'algoritmo di elaborazione del segnale di MCU.
Aiutare che i principianti potrebbero aver bisogno quando si utilizza:
Se si incontrano difficoltà durante l'utilizzo dei sensori della serie PD-V9 e hai bisogno di assistenza. Puoi contattarci via e -mail. In generale, si possono ottenere risposte.
Introduzione del prodotto:
L'introduzione del prodotto può essere modificata e migliorata da PDLUX in qualsiasi momento quando necessario. Non necessariamente tutti saranno notificati in modo tempestivo.
