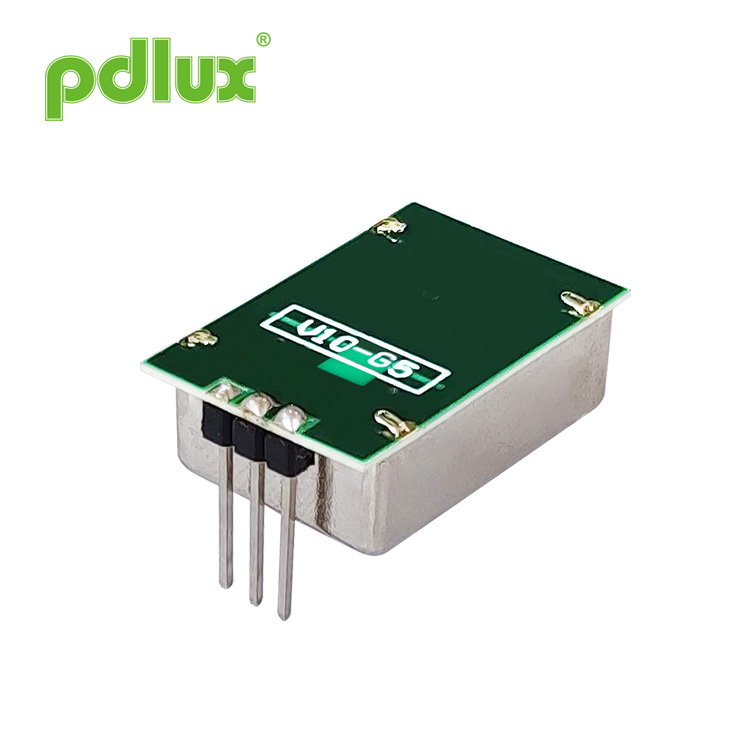

PDLUX PD-V10-G5 Modulo sensore a microonde per rilevatore di movimento Doppler in banda X

Il modulo sensore a microonde con rilevatore di movimento doppler in banda X PDLUX PD-V10-G5 è un ricetrasmettitore a microonde in banda X in miniatura che utilizza il fenomeno dello spostamento Doppler per "percepire" il movimento. L'unità, alloggiata in una custodia metallica, è dotata di un oscillatore stabilizzato con risonatore dielettrico, che fornisce stabilità funzionamento su un ampio intervallo di temperature in modalità CW o a impulsi a basso ciclo di lavoro e integrato Ricevitore omodina per maggiore sensibilità e affidabilità. Questa famiglia di moduli è disponibile con tensione di alimentazione +5 V o +3 V.

Modello:PD-V10-G5

Invia richiesta

PDLUX PD-V10-G5 X-Band Doppler Motion Detector Microwave Sensor Module

Caratteristiche principali

• Basso costo • Basso consumo energetico • Alta sensibilità • Disponibili versioni da 3 V e 5 V • Antenna patch • A norma RoHS

Applicazioni

• Interruttore a induzione manuale a parete • Sensore di movimento a 360° montato a soffitto • Sensore di sicurezza del tipo a soffitto • Sensore lampada a soffitto • I sensori sono installati nello specchio di vetro del bagno • Rilevamento del movimento ad ampio angolo

PD-V10-G5 è un sensore mobile miniaturizzato per ricetrasmettitore a microonde in banda X altamente sensibile che utilizza uno schema a finestra per la trasmissione e la ricezione. È dotato di rilevamento a 360 gradi, un sensore di movimento per il rilevamento del soffitto, un sensore di sicurezza montato a parete, un interruttore di rilevamento della luce, uno specchio di vetro per il rilevamento automatico del corpo e una varietà di prodotti di rilevamento del movimento a microonde (radar) di piccolo volume.

Dovrebbe essere conforme alle regole di applicazione del sensore a microonde e il guscio deve essere realizzato in tecnopolimeri. Ad esempio, tecnopolimeri, come ABS, PC, PS, ecc. Rigorosamente vietare l'uso di custodie metalliche completamente chiuse!

In uso, è possibile utilizzare diversi metodi per fornire energia a seconda delle necessità. 1. Potenza diretta fornitura. 2. Modalità CW o impulso a ciclo di lavoro basso Alimentazione in modalità PWM (può ridurre la corrente generato durante il funzionamento).

PD-V10-G5 è un sensore a microonde i cui risultati e prestazioni richiedono un successivo coordinamento circuiti e algoritmi.

La famiglia di moduli PD-V10-G5 è offerta in tre specifiche: 5 V e 3 V, oltre all'intervallo di tensione generale di 3-5 V.

Dimensioni dei prodotti

Products size

Modello di copertura

Coverage Pattern

Parametro	Appunti	minimo	Tip			Massimo		Unità
Tensione di alimentazione	Vcc	3.0	5.0			5.25		V
Versione a bassa tensione		2.8	3.0			3.5
Consumo attuale	lcc	20	35			38		mA
Modalità di lavoro 1	Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA							Tip
Modalità di lavoro 2	Modalità di tensione standard
Larghezza di impulso	Timpulso	10μS (può essere regolato secondo necessità)						nel raggio d'azione
Tempo stabile		5μSec						essere vicino a
temperatura di esercizio	Superiore	-30~+85			+100 (massimo)			℃
Temperatura di conservazione	Tstg	-10			+60			℃
Rumore		3.5		4.0			4.5	mVrms
Impostazione della frequenza	f	24.000		24.125			24.250	GHz
Potenza irradiata (EIRP)	Broncio	<2.0		<2,5			<3.0	mW
Umidità ambientale di stoccaggio		10%~65%						RH

ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU.
La progettazione delle emissioni di radiazioni è conforme alle normative FCC e CE.

Promemoria speciale:
Poiché lo spessore totale del circuito è di soli 0,52 mm. L'applicazione di una forza laterale eccessiva ai perni potrebbe causare la rottura della lamina di rame. Causando il malfunzionamento del sensore.

APPUNTI
L'intensità dell'uscita del sensore (campo di rilevamento) dipende dal rapporto segnale/rumore. Superiore o inferiore alla temperatura operativa nominale, il sensore può anche funzionare, ma le prestazioni saranno ridotte.
Per evitare danni ai dispositivi, è necessario prestare attenzione durante la manipolazione. È necessario osservare adeguate precauzioni contro le scariche elettrostatiche (ESD) in tutte le fasi di stoccaggio, manipolazione, assemblaggio e test.
