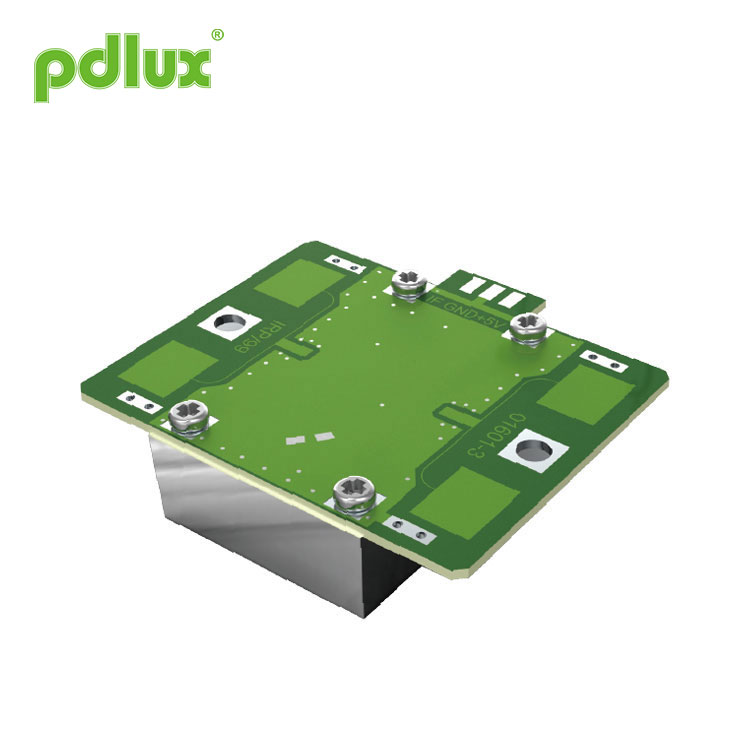

Modulo sensore a microonde di sicurezza PDLUX PD-V9 10,525 GHz
PDLUX PD-V9 Security 10,525GHz Modulo sensore a microonde è un modulo ricetrasmettitore Doppler bi-statico in banda X. È integrato Resonator Oscillator (CRO). Questo modulo, V9 adotta un'antenna piana, adatta per il montaggio a parete. Il modulo sensore a microonde di sicurezza 10,525 GHz può migliorare la sua capacità di ricezione del segnale anteriore e ridurre l'area cieca laterale. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PDLUX PD-V9
Invia richiesta
Modulo sensore a microonde di sicurezza PDLUX PD-V9 10,525 GHz
Modulo sensore a microonde di sicurezza PDLUX PD-V9 10,525 GHz is a X-Band Bi-Static Doppler transceiver module. It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Security 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Modulo sensore a microonde di sicurezza PDLUX PD-V9 10,525 GHz is ideally suitable for occupancy sensor in automatic lighting switches. Security 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of Modulo sensore a microonde di sicurezza PDLUX PD-V9 10,525 GHz â— Interruttore intelligente â— Interruttore a parete â— Rilevamento intruso Caratteristica e vantaggio
â— Bassa potenza wireless in uscita |
Secondo EN 300440-V2.1.1〠EN 62479：2010,direttiva RED-2014/53/UE
Secondo FCC Parte 15.249 |
|
Schema del fascio dell'antenna
|
Size of Modulo sensore a microonde di sicurezza PDLUX PD-V9 10,525 GHz
|
| Parametro | Appunti | min | tipo | Max | Unità | ||||||
| Impostazione della frequenza | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Potenza irradiata (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Tempo di assestamento |
|
5 | 10 | 20 | Secondo | ||||||
| Potenza del segnale ricevuto | 2 | 150 | 200 | 250 | Vp-p | ||||||
| Rumore | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Tensione di alimentazione |
|
4.75 | 5.00 | 5.25 | V (fonte di alimentazione a impulsi) | ||||||
| Consumo attuale |
|
10 | 12 | 14 | mA | ||||||
| Frequenza di ripetizione degli impulsi | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Larghezza di impulso | 4 | 10 | 20 | 30 | Secondo | ||||||
| temperatura di esercizio |
|
-15 | 22 | 55 | ℃ | ||||||
| Peso |
|
7.5 | 8 | 8.5 | g | ||||||
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Note2:The Potenza del segnale ricevuto(RSS) is measured at the total 1 Ways path loss of 70dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
