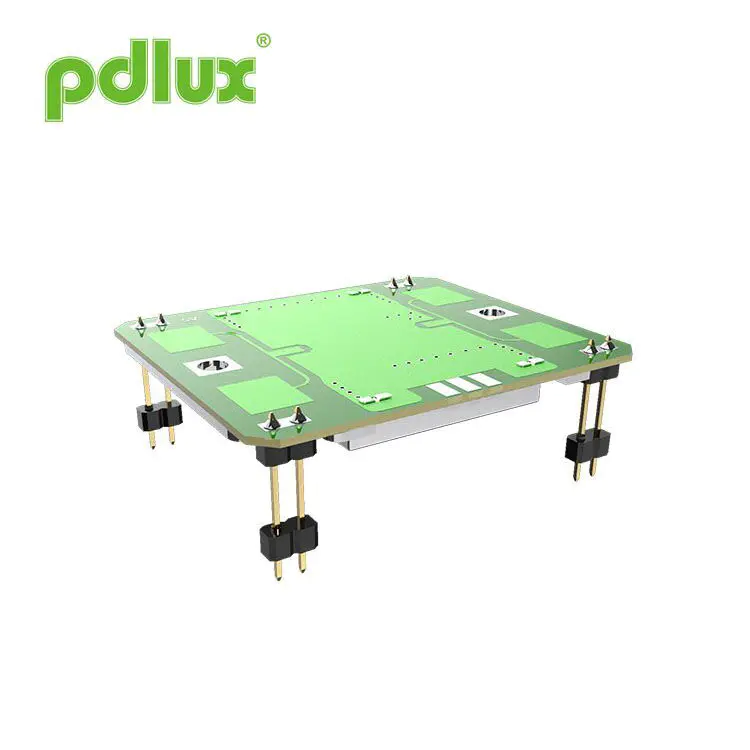

Modulo Doppler in banda X PD-V9-H con rilevamento ad angolo largo
Cerchi un sensore di movimento radar affidabile ed efficiente dal punto di vista energetico? Il modulo Doppler in banda X PD-V9-H con rilevamento ad angolo largo è la scelta ideale. È un modulo radar Doppler a banda X che opera tra 10,525 GHz e 10,687 GHz. Presenta un ampio rilevamento del piano H e una precisione stretta del piano E, che lo rende adatto per applicazioni come monitoraggio della sicurezza, luci di rilevamento del movimento, porte automatiche e altri sistemi di rilevamento di oggetti mobili. Per i requisiti a bassa potenza, gli utenti possono passare alla modalità PWM per ridurre efficacemente la corrente di lavoro. Supportato dalla consegna rapida e dal supporto post-vendita affidabile, è un'opzione affidabile per una vasta gamma di soluzioni di rilevamento intelligenti.
Modello:PD-V9-H
Invia richiesta

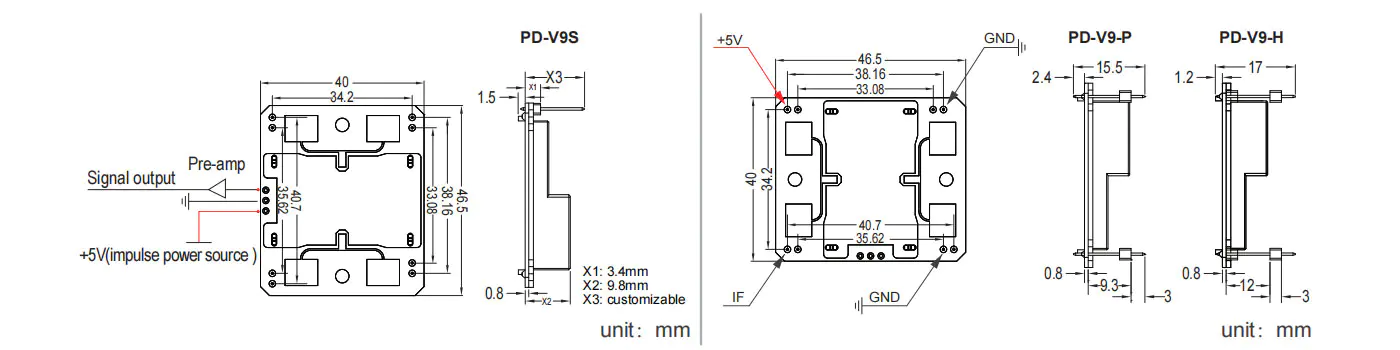

Misurare
Caratteristiche
- Impostazione della frequenza: 10.525-10.587GHz
- compresa l'antenna patch
- DRO: risonatore dielettrico Oscilato
- Dranaggio di corrente a basso CC
- dimensioni ridotte
- conformità ROHS
Specifiche
| Articolo | Specifiche | |
| Impostazione di frequenza | 10.525-10.587GHz (personalizzato in base a diversi requisiti) | |
| Condizione | TA = +25 C ， vino = +5 VDC | |
| Tensione operativa | +5,0 ± 0,5 VDC | |
| Corrente operativa | <32 mi digita. | |
| Potenza di uscita | 20 MW (13 dBm) E.I.R.P. Tipo. | |
| Stabilità di frequenza | ± 5 MHz Max. (TA: da -30 a +55 C) | |
| Restituire la sensibilità della perdita | -90 dbc tip. | |
| Seconda emissione armonica | -40 gamma dbm | |
| Antenna Beamwidth (-3 dB) | E-Plane | 36 gradi nom. (L'angolo intero oretico di 72 gradi) |
| Piano h | 72 gradi nom. (L'angolo intero oretico di 144 gradi) | |
| Interfaccia RF | Antenna patch | |
| Intervallo di temperatura | Da -30 a +55 C (portata di utilizzo standard), da -40 a +80 C (intervallo di utilizzo massimo) | |
| Regolamento per la conformità | ETS 300 440 | |

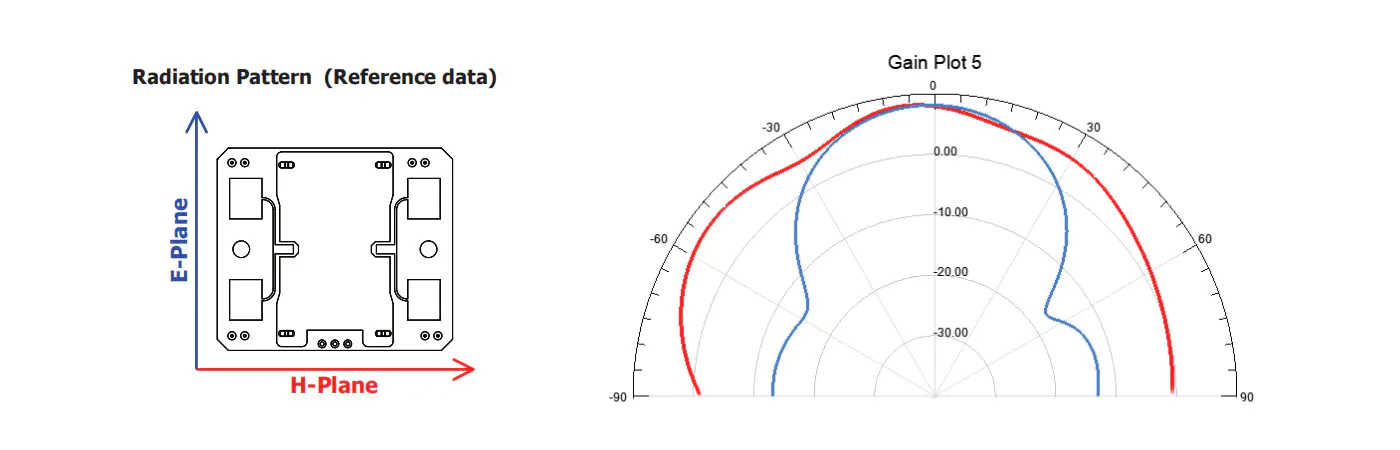

Modello di radiazione
Breve introduzione

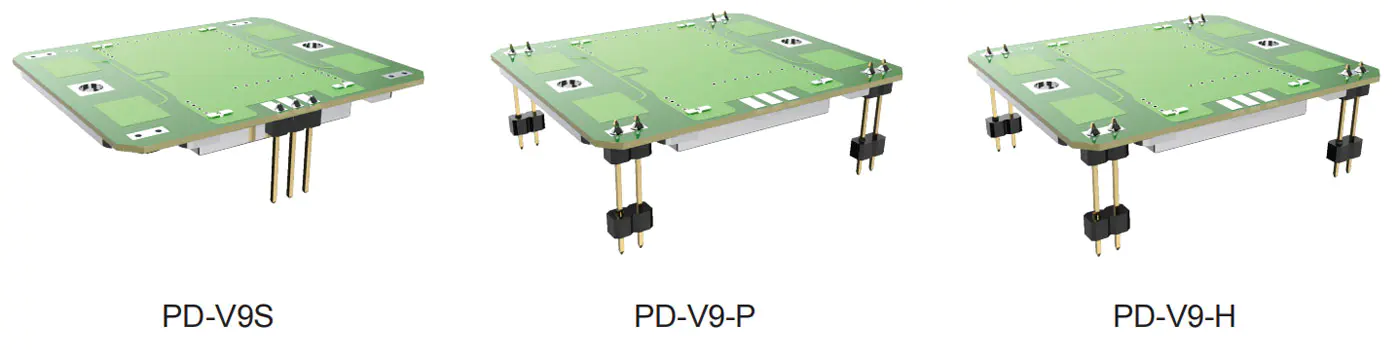

Il modulo Doppler X-V9-H-Band PD-V9-H con un ampio rilevamento dell'angolo funziona nella banda X. La frequenza operativa è nell'intervallo di frequenza da 10,525 GHz a 10,687 GHz. Gli utenti devono effettuare acquisti basati su personalizzare in base alle normative di frequenza del paese in cui si trova. Ad esempio, 10,525 GHz, 1 0,587 GHz, 10,687 GHz. I sensori della serie PD-V9 sono ampiamente utilizzati nei prodotti per applicazioni di sicurezza e sorveglianza, sensori automatici delle porte, luci di rilevamento mobile, sensori IoT, sensori di velocità e vari prodotti per sensori mobili.
Il sensore ha il rilevamento di angoli di grande piano H e il rilevamento di piccoli angoli eplan. Gli utenti possono fissare il sensore a diverse angolazioni, se necessario durante l'uso. Come se gli utenti desiderassero che la corrente di lavoro del sensore sia il più piccolo possibile, è possibile impostare la modalità di alimentazione del sensore in modalità PWM (Duty Cycle), che può ridurre efficacemente la corrente di lavoro.
Possibili problemi riscontrati
Quando gli utenti incontrano i seguenti problemi durante l'utilizzo o la sostituzione diretto del sensore originale.
1. Primo utilizzo:
Quando si utilizza il sensore della serie PD-V9 per la prima volta e si incontra un'alta sensibilità o una sensibilità insufficiente, è necessario prima verificare lo stato di impostazione del guadagno del circuito di amplificazione. E se il metodo di calcolo utilizzato da MCU per i segnali di processo è appropriato. In generale, è facile trovare una soluzione.
2. Possibili problemi che possono sorgere quando si sostituiscono direttamente i sensori precedentemente usati:
Quando si sostituiscono direttamente sensori precedentemente usati, potrebbero esserci anche problemi di alta sensibilità e bassa sensibilità, che possono essere facilmente risolti. È sufficiente aumentare la semplice aumento del circuito di amplificazione o diminuire il guadagno del circuito di amplificazione. Non è necessario considerare l'algoritmo di elaborazione del segnale di MCU.
Aiutare che i principianti potrebbero aver bisogno quando si utilizza:
Se si incontrano difficoltà durante l'utilizzo dei sensori della serie PD-V9 e hai bisogno di assistenza. Puoi contattarci via e -mail. In generale, si possono ottenere risposte.
Introduzione del prodotto:
L'introduzione del prodotto può essere modificata e migliorata da PDLUX in qualsiasi momento quando necessario. Non necessariamente tutti saranno notificati in modo tempestivo.
