PD-V18-M1 Tecnologia avanzata del sensore a onde millimetriche

PD-V18-M1 Modulo combinato per applicazioni sensore onde millimetriche



Riepilogo

La tecnologia avanzata del sensore a onde millimetriche PD-V18-M1 e un circuito di amplificazione + MCU progettati per il controllo senza contatto. Può anche essere chiamato modulo controller per il rilevamento delle onde a corto raggio. I suoi scenari applicativi sono molto estesi, puoi controllare il lavoro elettrico o spegnere con un gesto della mano ad angoli diversi di 10-30 cm, e puoi anche generare produzioni diverse con il numero di oscillazioni. Ad esempio: un'oscillazione per aprire la porta elettrica; due altalene per aprire l'impianto di illuminazione.
Soprattutto dopo il battesimo dell’epidemia, le persone hanno opposto una sincera resistenza allo scambio di contatti pubblici. È per questo motivo che abbiamo sviluppato un sistema di sensori d'onda, che può essere applicato anche a prodotti elettrici ed elettronici simili, così puoi avere più spazio per l'immaginazione.

Caratteristiche

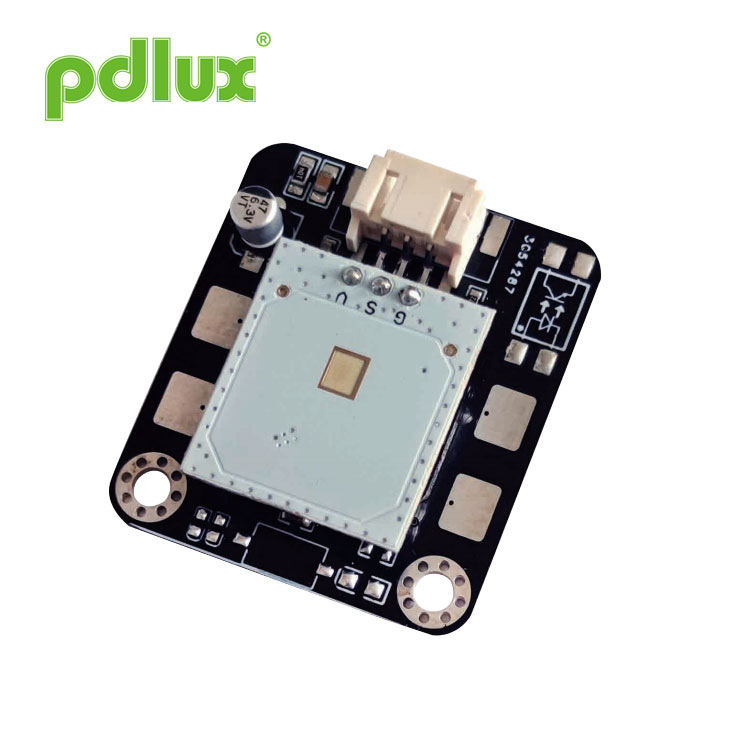

Si tratta di un modulo applicativo specificatamente progettato per il controllo senza contatto. All'inizio della progettazione, abbiamo considerato pienamente l'applicazione dei prodotti in diversi prodotti, quindi abbiamo progettato appositamente il volume del sensore mobile a onde millimetriche (24,125 GHz) in dimensioni ultra-piccole e il circuito di amplificazione del segnale e l'MCU sono stati pianificati su un PCB compatto e stabile. I moduli applicabili nell'intervallo 10-30 cm possono controllare gli apparecchi elettrici con un semplice gesto della mano. Gli utenti possono applicarlo a diversi prodotti secondo necessità. La distanza di rilevamento può essere personalizzata in base alle esigenze del cliente.

Parametri tecnici

Parametro	Note	minimo	Tip	Massimo	Unità
Tensione di alimentazione	Vcc	3.0	5.0	5.2	V
Consumo corrente	CC	10	18	20	mA
Temperatura operativa	Superiore	-30~+85			℃
Temperatura di conservazione	Tstg	-10		+60	℃
Impostazione della frequenza	f	24.000	24.125	24.250	GHz
Potenza irradiata (EIRP)	Broncio	<2.0	<2,5	<3.0	mW
Umidità ambientale di stoccaggio	45%~65%				RH



Installazione

1. Per evitare danni all'apparecchiatura, è necessario prestare attenzione. Le misure di protezione ESD dovrebbero essere adottate in tutte le fasi di stoccaggio, movimentazione, assemblaggio e test. Non toccare l'antenna radar e i pin di questo modulo e non toccare i pin con un multimetro per effettuare la misurazione.

2. Per PD-V18-M1 installato all'aperto, il rilevatore può rilevare il segnale della goccia di pioggia quando piove. Cioè, il rilevatore radar installato all'aperto in una giornata piovosa può rilevare le gocce di pioggia.

Promemoria speciale

A causa del sensore a onde millimetriche utilizzato, non è possibile utilizzare il materiale metallico davanti al sensore e come materiale dell'alloggiamento è necessario utilizzare plastica tecnica. Poiché si tratta di un ricetrasmettitore di segnale di piccola potenza, lo spessore dell'involucro presenta anche un certo grado di differenza nell'attenuazione del segnale. Prima di ordinare, l'utente deve spiegare in modo completo l'utilizzo ambiente e requisiti e, se necessario, i prodotti che devono essere installati possono essere forniti a noi e possiamo personalizzarli.

L'effetto di questo prodotto varierà leggermente se utilizzato su prodotti diversi. Gli utenti possono richiedere di ordinare una versione con regolazione della sensibilità e i requisiti speciali possono essere spiegati in anticipo con PDLUX. È possibile selezionare diversi sensori e algoritmi software in base alle diverse esigenze dell'utente. Questo modulo può funzionare con un alimentatore CC privo di interferenze da 3 V-5 V.

Cosa può succedere

In assenza di un oggetto in movimento che si muove all'interno del campo di rilevamento, il funzionamento errato testato è solitamente causato da una potente fonte di interferenza. Ad esempio, interferenze attraverso il cavo di alimentazione in serie; Ad esempio, interferenze da telefoni cellulari; Ad esempio, la forte interferenza causata dall'arco durante la saldatura della saldatrice. Si prega di ricontrollare le fonti di interferenza di cui sopra per la presenza di.
Si presuppone che i richiami sopra riportati siano letti attentamente e compresi.
