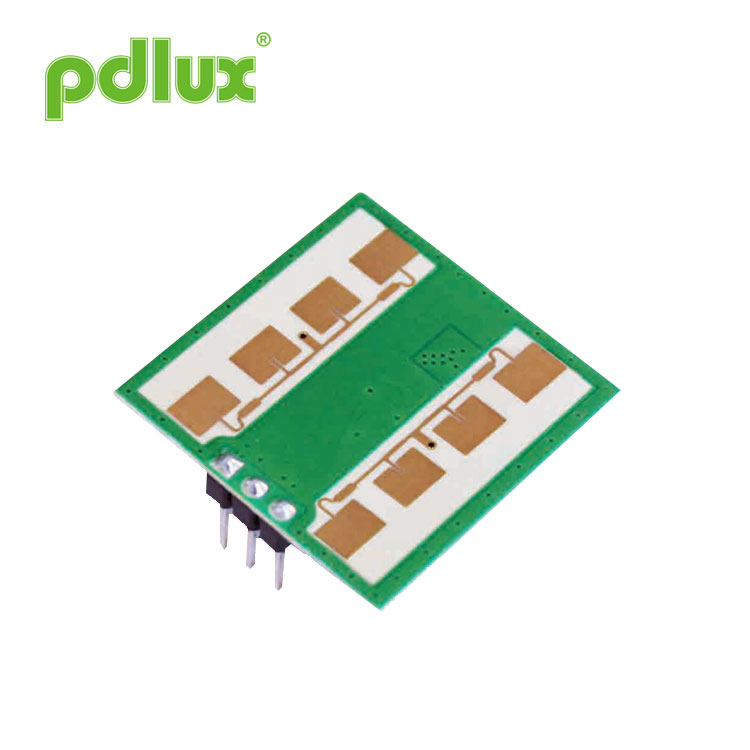

Sensore radar a microonde miniaturizzato PD-V12 da 24,125 GHz
Il sensore radar a microonde in miniatura PD-V12 da 24,125 GHz è un modulo ricetrasmettitore Doppler bistatico in banda K. È dotato di oscillatore risonatore (CRO). Questo modulo, PD-V12, adotta un'antenna piana piatta, adatta per il montaggio a parete. Può migliorare la capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PD-V12
Invia richiesta
Sensore di movimento a microonde PD-V12 da 24,125 GHz
Applicazione
Interruttore intelligente
Interruttore a parete
Rilevamento intrusi
Interruttore intelligente
Interruttore a parete
Rilevamento intrusi
![Antenna Beam Pattern](https://i.trade-cloud.com.cn/upload/6342/image/20240712/antenna-beam-pattern_61626.jpg)
Il sensore radar a microonde in miniatura PD-V12 da 24,125 GHz è un modulo ricetrasmettitore Doppler bistatico in banda K. È dotato di oscillatore risonatore (CRO). Questo modulo, PD-V12, adotta un'antenna piana piatta, adatta per il montaggio a parete. Può migliorare la capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Questo modulo è ideale per sensori di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto.
Questo modulo è ideale per sensori di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto.
Conforme alla norma EN 300440、EN 62479
Direttiva ROSSO-2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Direttiva ROSSO-2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Dimensioni dei prodotti
![Products size](https://i.trade-cloud.com.cn/upload/6342/image/20240712/products-size_83892.jpg)
Parametri tecnici
Parametro | Note | minimo | Tip | Massimo | Unità |
Tensione di alimentazione | Vcc | 3.0 | 5.0 | 5.25 | V |
Consumo corrente | lcc | 20 | 35 | 38 | mA |
Modalità operativa | Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA | ||||
Larghezza dell'impulso | Timpulso | 10 | µS | ||
Temperatura operativa | Superiore | -30~+85 +100(massimo) | ℃ | ||
Temperatura di conservazione | Tstg | -10 | +60 | ℃ | |
Tempo stabile |
|
<5 | µS | ||
Impostazione della frequenza | f | 24.000 | 24.125 | 24.250 | GHz |
Potenza irradiata (EIRP) | Broncio | <2.0 | <2,5 | <3.0 | mW |
Umidità ambientale di stoccaggio | 45%~65% | RH |
ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
