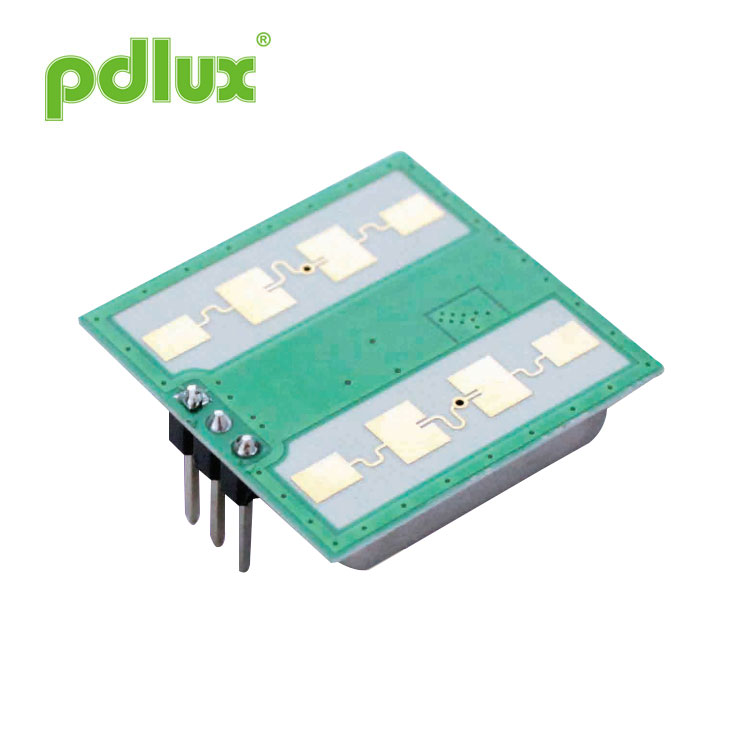

Sensori di rilevamento antintrusione montati a soffitto PD-V11

I sensori di rilevamento antintrusione montati a soffitto PD-V11 sono un modulo ricetrasmettitore doppler in banda K. Si tratta di un'antenna piatta di nostra progettazione che sviluppa un layout con trasmissioni e ricezioni ben abbinate.

Modello:PD-V11

Invia richiesta

Sensore di movimento a microonde PD-V11 da 24,125 GHz

Applicazione

Interruttore intelligente
Interruttore a parete
Rilevamento intrusi

I sensori di rilevamento antintrusione montati a soffitto PD-V11 sono un modulo ricetrasmettitore doppler in banda K. Si tratta di un'antenna piatta di nostra progettazione che sviluppa un layout con trasmissioni e ricezioni ben abbinate.
Abbiamo ricalcolato e riorganizzato il layout interno per renderlo più significativo. Rendere la frequenza principale del sensore più stabile. Questi sono i nostri brevetti di progettazione per una gamma più ampia di temperature ambiente. V11-H ha un rumore inferiore, una risoluzione più elevata e una sensibilità più elevata. Funzione antistatica incorporata. Rispetto ai tradizionali prodotti simili, le prestazioni sono più stabili e affidabili.
V11-M e V11-L sono sensibilità diverse che possono essere personalizzate in base alle esigenze dell'utente.
Questa serie di moduli sensore è ideale per l'illuminazione automatica. Sensore di rilevamento delle intrusioni nel comportamento del dominio di sicurezza.

Conforme alla norma EN 300440、EN 62479
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE

Dimensioni dei prodotti

Products size

Parametri tecnici

Parametro	Note	minimo	Tip	Massimo	Unità
Tensione di alimentazione	Vcc	3.0	5.0	5.25	V
Consumo corrente	lcc	20	35	38	mA
Modalità operativa	Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA
Larghezza dell'impulso	Timpulso	10			μs
Temperatura operativa	Superiore	-30~+85 +100(massimo)			℃
Temperatura di conservazione	Tstg	-10		+60	℃
Tempo stabile		<5			μSec
Rumore		3.5	4.0	4.5	mVrms
Impostazione della frequenza	f	24.000	24.125	24.250	GHz
Potenza irradiata (EIRP)	Broncio	<2.0	<2,5	<3.0	mW
Umidità ambientale di stoccaggio	45%~65%				RH

ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
