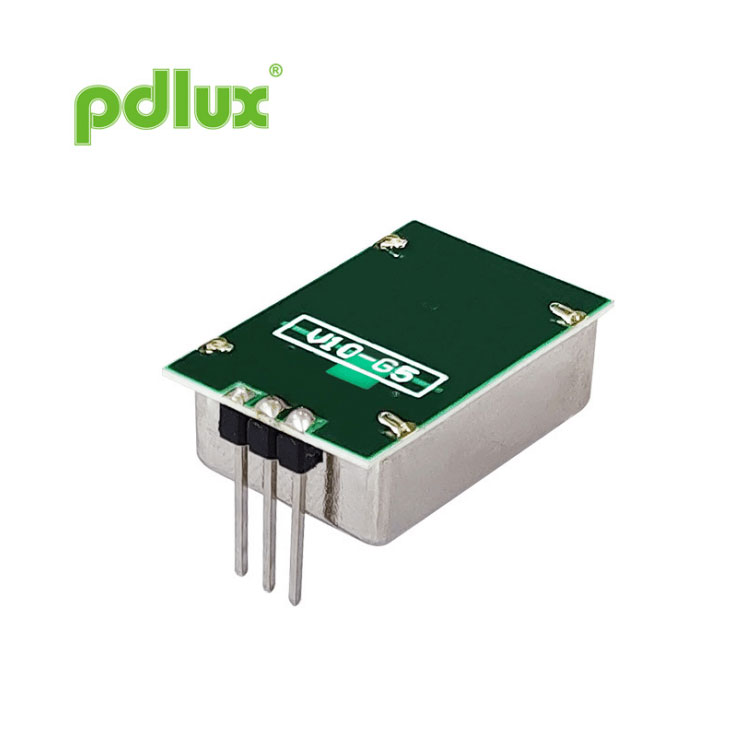

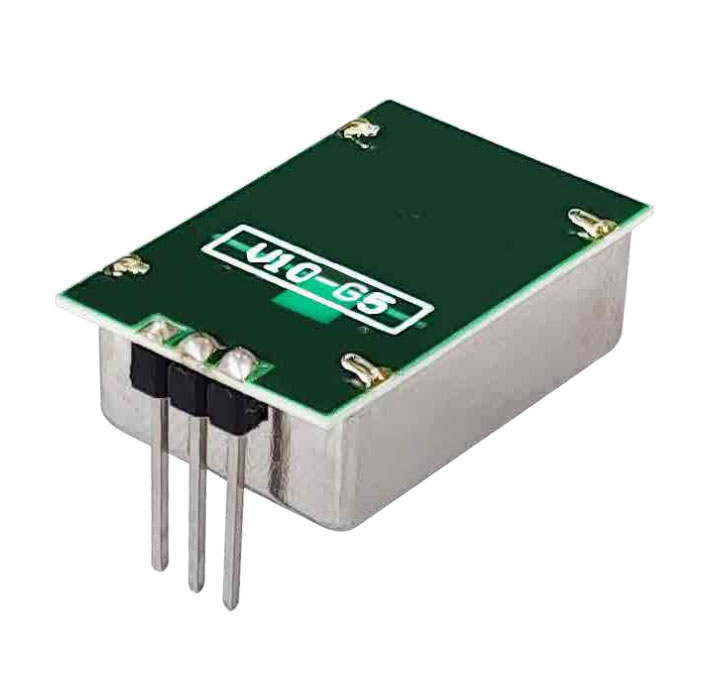

PD-V10-G5 Unità di rilevamento del movimento del ricetrasmettitore a microonde in banda X in miniatura
Prodotto internamente presso lo stabilimento Pdlux in Cina, siamo un produttore e fornitore riconosciuto di rilevatori di movimento per ricetrasmettitori a microonde in banda X in miniatura PD-V10-G5, monitorando meticolosamente ogni fase della produzione per garantire qualità e prezzi chiari, fornendo ai nostri clienti soluzioni convenienti.
Invia richiesta
L'unità, alloggiata in una custodia metallica, è dotata di un oscillatore stabilizzato con risonatore dielettrico, che fornisce stabilità funzionamento su un ampio intervallo di temperature in modalità CW o a impulsi a basso ciclo di lavoro e integrato Ricevitore omodina per maggiore sensibilità e affidabilità.
Questa famiglia di moduli è disponibile con tensione di alimentazione +5 V o +3 V.
Il principio di base del funzionamento consiste nel rilevare lo spostamento di frequenza tra un segnale trasmesso e uno ricevuto
riflesso da un oggetto in movimento nel campo visivo dell'unità.
L'unità produce un segnale di uscita di basso livello che può essere amplificato ed elaborato per fornire un allarme acustico o visivo
segnale e impiega tecniche di produzione a montaggio superficiale a basso costo che sono comprovate sul campo come robuste e
affidabile.
| Parte n. | Paese | Frequenza | Commenti |
| PD-V10-501 | Regno Unito | 10,587 GHz (5 V) | |
| PD-V10-502 | U.S.A. | 10,525 GHz (5 V) | ID FCC |
| PD-V10-502 | Belgio, Olanda, Italia | 10,525 GHz (5 V) | Conforme alla Direttiva RED |
| PD-V10-301 | Regno Unito | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgio, Olanda, Italia | 10,525 GHz (3 V) | Conforme alla Direttiva RED |
| Frequenza | Vedi la tabella sopra |
| Potenza in uscita (min.) | 5 dBm EIRP |
| Tensione operativa | +5 V ± 0,25 V +3 V ± 0,15 V |
| Corrente operativa (CW) | 25 mA (massimo) 20 mA (tip.) |
| Emissioni armoniche | <-30dBm |
| Corrente media (5% CC) | 1 mA tip. |
| Ampiezza dell'impulso (min.) | 5 µsec |
| Ciclo di lavoro (min) | 1% |
| Frequenza di ripetizione degli impulsi | 2-4 KHz |
| Sensibilità (per un rapporto S/N di 10 dB) | -84 dBm |
| Rumore (misurato in una larghezza di banda compresa tra 3 Hz e 80 Hz) | < 30 µV |
| Guadagno | 5 dBi |

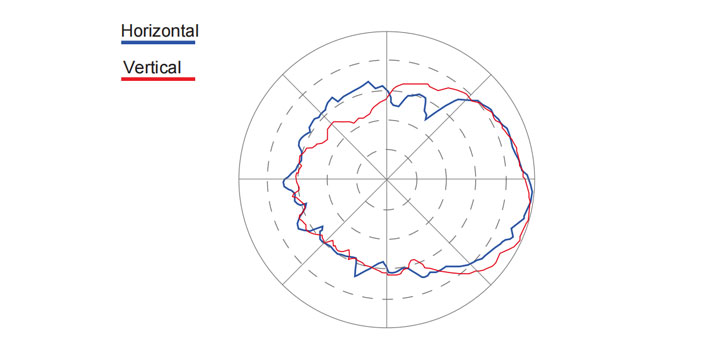

| -3 dB di larghezza del fascio | |
| Piano E | 50° |
| Piano H | 60° |
| Peso | 4 g |

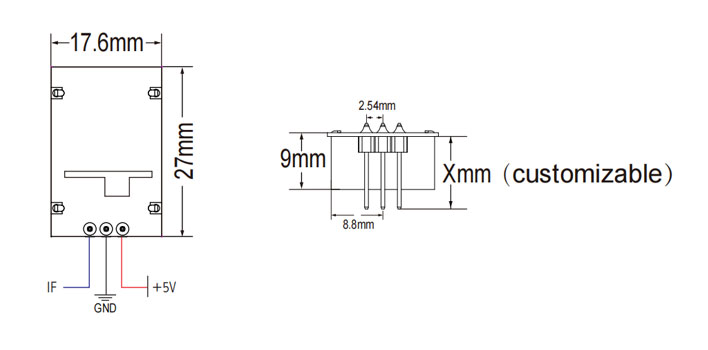

| Connettori con intestazione pin | Spaziatura 2,54 mm X3 |
| Conforme alla direttiva RoHS | |
| Potenza/Temp. Coefficiente (oltre l'intervallo di temperatura operativa) | 3dB |
| Frequenza/Temp. Coefficiente (oltre l'intervallo di temperatura operativa) | 6,5 MHz |
| Temperatura operativa | Da -20°C a +70°C |
L'intensità dell'uscita del sensore (campo di rilevamento) dipende dal rapporto segnale/rumore. Superiore o inferiore alla temperatura operativa nominale, il sensore può anche funzionare, ma le prestazioni saranno ridotte. Per evitare danni ai dispositivi, è necessario prestare attenzione durante la manipolazione. Scarica elettrostatica corretta (ESD) è necessario osservare precauzioni in tutte le fasi di stoccaggio, manipolazione, assemblaggio e test.
