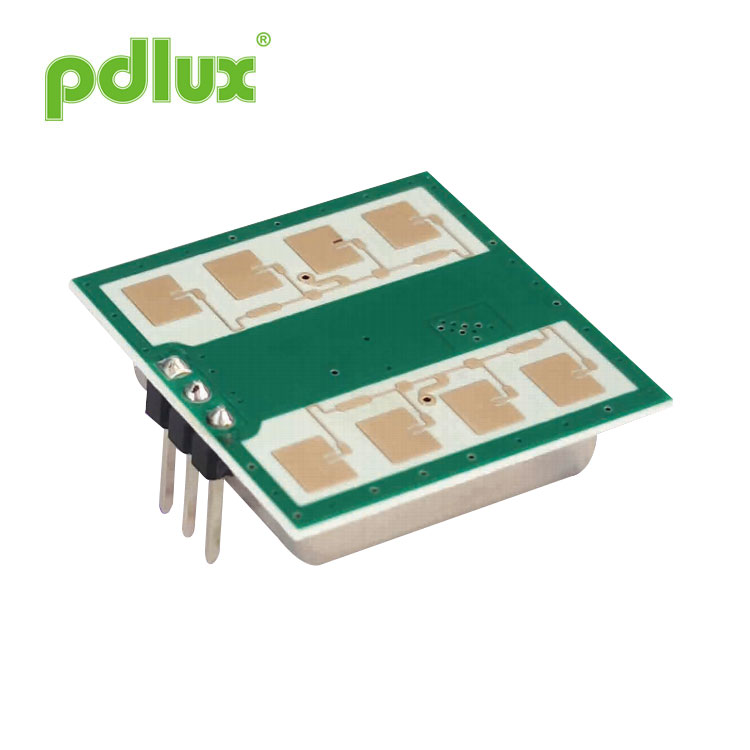

Sensore a microonde PD-165 da 24GHz per porte automatiche
Sensore a microonde PD-165 da 24 GHz per porte automatiche, di proprietà della società PDLUX con diritti di proprietà intellettuale indipendenti, con una frequenza centrale di 24,125 GHz. Rispetto a sensori simili sul mercato, presenta un rumore inferiore, una risoluzione di rilevamento più elevata e un angolo di rilevamento più ampio.
Modello:PD-165
Invia richiesta
Sensore di movimento a microonde PD-165 da 24,125 GHz
Applicazione
Interruttore intelligente
Interruttore a parete
Rilevamento intrusi
Interruttore intelligente
Interruttore a parete
Rilevamento intrusi
![Antenna Beam Pattern](https://i.trade-cloud.com.cn/upload/6342/image/20240712/antenna-beam-pattern_344474.jpg)
Sensore a microonde PPD-165 da 24 GHz per porte automatiche, di proprietà della società PDLUX con diritti di proprietà intellettuale indipendenti, con una frequenza centrale di
24,125 GHz. Rispetto a sensori simili sul mercato, ha un rumore inferiore, una risoluzione di rilevamento più elevata e un angolo di rilevamento più ampio. Maggiore stabilità per il rilevamento di bersagli in movimento. Può essere ampiamente utilizzato in campi quali il rilevamento di bersagli in movimento di sicurezza, sensori di porte automatiche, rilevamento di presenza di vita, rilevamento di velocità di movimento, illuminazione automatica con rilevamento del movimento, ecc.
PD-165 considera pienamente le prestazioni di sensibilità media dell'area di rilevamento. Ha un'elevata risoluzione di rilevamento, una buona coerenza e buone caratteristiche di bassa tensione, nonché un offset a bassa frequenza. È un sensore di rilevamento mobile ad alte prestazioni.
PD-165 considera pienamente le prestazioni di sensibilità media dell'area di rilevamento. Ha un'elevata risoluzione di rilevamento, una buona coerenza e buone caratteristiche di bassa tensione, nonché un offset a bassa frequenza. È un sensore di rilevamento mobile ad alte prestazioni.
Conforme alla norma EN 300440、EN 62479
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Dimensioni dei prodotti
![Products size](https://i.trade-cloud.com.cn/upload/6342/image/20240712/products-size_667800.jpg)
Parametri tecnici
Parametro | Note | minimo | Tip | Massimo | Unità |
Tensione di alimentazione | Vcc | 3.0 | 5.0 | 5.25 | V |
Consumo corrente | lcc | 20 | 35 | 38 | mA |
Modalità operativa | Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA | ||||
Larghezza dell'impulso | Timpulso | 10 | μs | ||
Temperatura operativa | Superiore | -30~+85 +100(massimo) | ℃ | ||
Temperatura di conservazione | Tstg | -10 | +60 | ℃ | |
Tempo stabile |
|
<5 |
|
μSec | |
Impostazione della frequenza | f | 24.000 | 24.125 | 24.250 | GHz |
Potenza irradiata (EIRP) | Broncio | <2.0 | <2,5 | <3.0 | mW |
Umidità ambientale di stoccaggio | 45%~65% | RH |
ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU. A seconda dell'applicazione, per fornire un'ampiezza sufficiente del segnale IF in uscita dal mixer al circuito di amplificazione, l'amplificazione esterna totale richiesta può essere compresa tra 70 e 80 dB (con diverse larghezze di banda e guadagni configurati in base alle diverse esigenze).
- SE Uscita: - PD-165F Campo di rilevamento convenzionale (350-550mVp-p)
- PD-165H Versione ad alta sensibilità (580-980mVp-p)
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: funzionamento a impulsi
