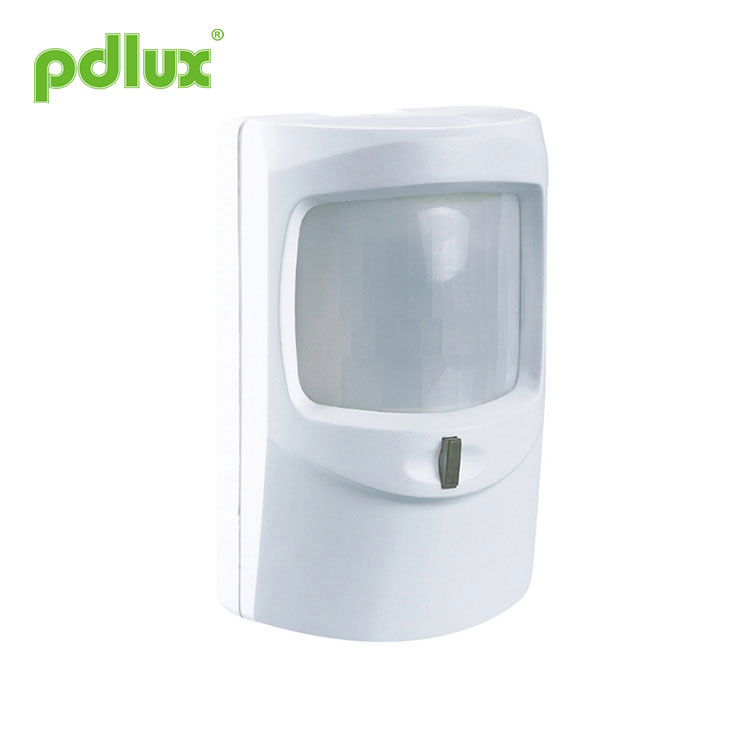

Allarme rilevatore a infrarossi passivi

Istruzioni per l'allarme del sensore PD-AL6

Riepilogo Il prodotto è un nuovo tipo di interruttore sensore; adotta rilevatore di energia a infrarossi, tecnologia IC e SMD. Quando si entra nel raggio di rilevamento del prodotto, il sensore a infrarossi funziona e invia il segnale all'unità di controllo abbinata, l'unità di controllo emette un allarme.

Elevata immunità alle interferenze;
·Interruttore antimanomissione;
·Prevenire la progettazione di falsi allarmi: è possibile selezionare il rilevamento una o due volte per l'uscita tramite l'impostazione del ponticello.
·Installazione flessibile e conveniente;

Specifiche

Alimentazione: 8~16 V/CC
Tempo di riscaldamento: 60 secondi
Angolo di rilevamento: 140°
Altezza di installazione: 1,5~3,5 m
Campo di rilevamento: 12 m (massimo)
Temperatura di lavoro: -10℃~+40℃
Umidità di lavoro: <93% RH

Informazioni sul sensore

Montaggio

Svitare la vite terminale e aprire il coperchio anteriore;
Allentare la vite di fissaggio PCB;
Rimuovere il PCB dalla superficie finale ed estrarre il PCB;
Praticare fori incrociati sulla copertina posteriore;
Fai passare il cavo lungo la fessura situata sul retro della cover posteriore e inseriscilo nel foro predisposto.
Fissare la cover posteriore nella posizione selezionata;
Collegare il cavo di alimentazione e di segnale alla morsettiera secondo lo schema seguente, riposizionare il PCB nel coperchio posteriore.; Impostare la regolazione verticale e serrare la vite del PCB;
Chiudere il coperchio anteriore e serrare la vite.

Cavo di collegamento

Il terminale 1 si collega alla tensione negativa “-” Il terminale 2 si collega alla tensione positiva “+” Morsetti 3 e 4: cavo del segnale di manomissione Collegare con l'unità di controllo, quando si chiude il coperchio anteriore, il cavo del segnale viene collegato direttamente, quando il coperchio anteriore viene aperto, la connessione viene interrotta e viene fornito un segnale all'unità di controllo. Morsetti 5 e 6 — RELE' Il terminale di uscita del sensore.

Impostazione del ponticello

Prova di manomissione

1．Senza serrare la vite, chiudere il rilevatore;
2．Impostare l'unità di controllo in modalità “Inserito”;
3．Rimuovere il coperchio anteriore, l'interruttore antimanomissione attiverà l'unità di controllo per l'allarme;
4．Chiudere il coperchio anteriore, l'unità di controllo smetterà di generare allarmi

Prova della camminata

1. Accendere l'alimentazione, il LED è rosso e lampeggia una volta ogni 0,5 secondi, dopo 60 secondi l'unità entra nello stato stabile;
2. Impostare il ponticello sulla posizione "rileva una volta in uscita", camminare nel campo di rilevamento, quando l'unità rileva il segnale una volta, il segnale viene emesso e il LED si accende in arancione;
3. Impostare il ponticello sulla posizione "rileva due volte in uscita", camminare nel campo di rilevamento, quando l'unità rileva il segnale una volta, il LED si illumina in verde, quindi entro 15 secondi quando rileva il secondo segnale, il segnale viene emesso e il LED si accende arancia.

Nota

Evitare di esporre il rilevatore a forti flussi d'aria diretti, a fonti di temperatura instabile e alla luce solare diretta.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
