Allarme sensore a infrarossi

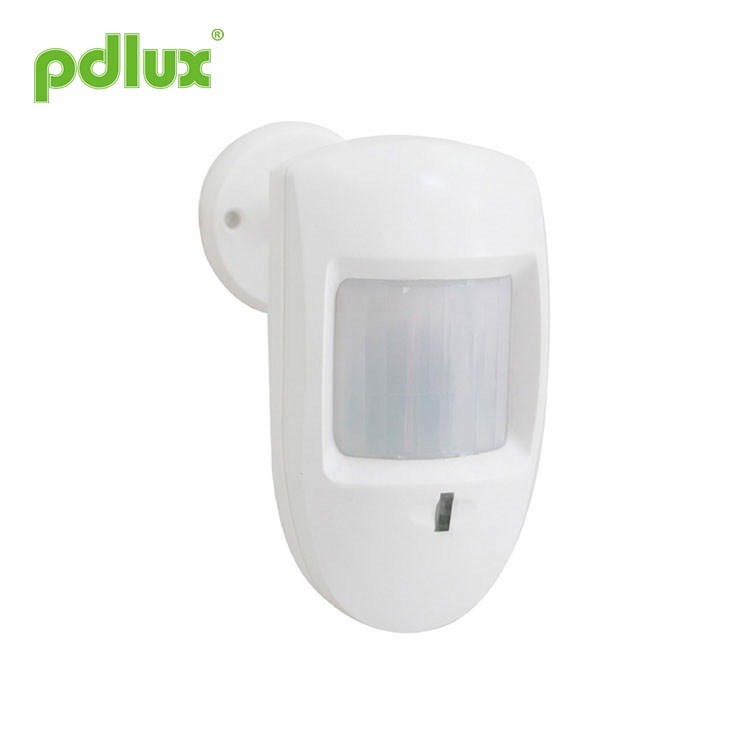

Istruzioni per il rilevatore di infrarossi passivi PD-AL8

Riepilogo

PD-AL8 è un nuovo tipo di sensore a infrarossi umano, adotta un rilevatore ad alta sensibilità e la tecnologia SMD. raccoglie senso ed emissione; quando si entra nel suo raggio di rilevamento, rileva ed emette il segnale al ricevitore adatto (qualsiasi ricevitore della nostra azienda). La sua forma è elaborata e buona.

Specifiche

Fonte di alimentazione: CC 9 V
Frequenza: 315 MHz 433 MHz
Corrente statica: 30μA
Campo di rilevamento: 12 m（22°C）
Angolo di rilevamento: 110°

Distanza di emissione: ≥30 m
Altezza di installazione: 2 m
Velocità di movimento rilevata: 0,6~1,5 m/s
Temperatura di funzionamento: -10~+40℃

Umidità relativa: <93%RH

Informazioni sul sensore

Funzione

Alimentato a batteria e nessun cablaggio richiesto;
Prevenire la funzione di falso allarme: è possibile impostare il senso una volta per emettere o il rilevamento due volte per emettere:
Indicazione di senso ed emissione;
Indicazione di batteria scarica: quando l'energia della batteria è inferiore a 7 V, il LED rosso lampeggerà ed è necessario sostituire la batteria.

Impostazione del ponticello

1. Percepisci una volta per emettere:

rilevalo una volta, il sensore emette un segnale;
2. Percepisci due volte per emettere:
dopo averlo rilevato due volte (entro 6 secondi), il sensore emette un segnale.

ATTENZIONE: Dopo aver emesso il segnale, se lo rileva di nuovo immediatamente, non emetterà segnale, solo nella condizione di assenza di segnale di rilevamento continuo in attesa per almeno un certo tempo (impostazione del regolatore 0 secondi ~ 2,5 minuti) e quindi rilevarlo, lo rileva emetterà nuovamente il segnale.

Operazione

1. Alla prima codifica: l'unità adotta la codifica libera, metodo: tenere premuto l'interruttore di codifica, accendere l'alimentazione, il LED verde lampeggia. E poi allentare l'interruttore, la luce LED verde indica che la codifica è terminata;
2. 60 secondi dopo l'accensione della batteria da 9 V entra in uno stato di funzionamento stabile;
3. Muoversi lungo la tangente dell'obiettivo nel campo di rilevamento, dopo aver rilevato due volte (il LED di rilevamento si accende due volte), emette un segnale (il LED di emissione è acceso), il tempo di emissione è di 3~4 secondi.

Nota

Effettuare periodicamente un test di camminata per garantire il corretto funzionamento dell'unità. Se l'unità non funziona correttamente, sostituire immediatamente le batterie e testare nuovamente l'unità;
Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo;
Evitare di installare l'unità su una base metallica;
Non è consentito alcun blocco tra l'unità e l'area di rilevamento desiderata;
L'unità e la sua area di rilevamento non devono essere esposte alla luce solare diretta, a riscaldatori, ventilatori elettrici, ecc.;
La sensibilità ha una grande relazione con la direzione del movimento.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
