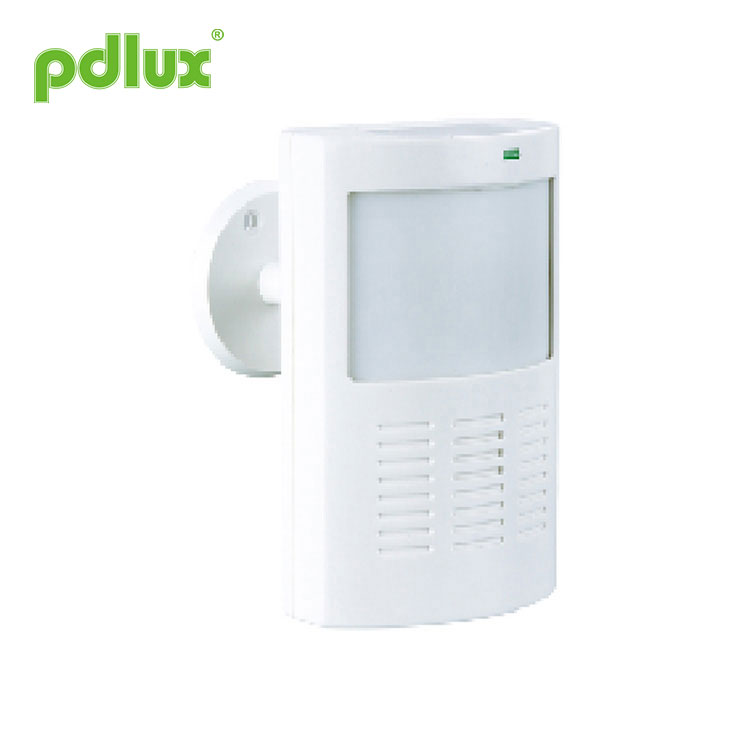

Istruzioni per il rilevatore di infrarossi passivi PD-AL9

PD-AL9 è un nuovo tipo di sensore a infrarossi umano, adotta un rilevatore ad alta sensibilità e la tecnologia SMD.
Raccoglie senso ed emissione; quando si entra nel suo raggio d'azione, percepisce e allo stesso tempo emette il segnale al ricevitore adatto (qualsiasi ricevitore della nostra azienda).

CARATTERISTICHE

Alimentato a batteria e nessun cablaggio richiesto;
Design antimanomissione, quando il coperchio anteriore viene rimosso, l'unità emetterà immediatamente il segnale;
Indicazione LED: indicatore di rilevamento ed emissione.

SPECIFICA

Power supply: DC9V

Corrente statica: 25 μA

Campo di rilevamento: 11 m
Angolo di rilevamento: 100º

Distanza di emissione: ≥30 m

Frequenza: 433 MHz    315 MHz

IMPOSTAZIONE JUMPER E POTENZIOMETRO (come figura seguente)

TEST

Correggi la batteria da 9 V, dopo 60 secondi il sensore entra in stato di funzionamento:

UN. Impostare JP1 sulla posizione "1" destra, JP2 sulla posizione "LED/ON" (stato di funzionamento dell'emissione dopo il rilevamento una volta), regolare il potenziometro in senso antiorario sulla posizione minima: spostarsi lungo la tangente della lente nel campo di rilevamento, il sensore rileva (il LED di rilevamento funziona), quindi emette il segnale al ricevitore adatto (il LED di emissione funziona), il tempo di emissione dovrebbe essere 3~4 s, se rilevato continuamente, solo 10 s dopo l'emissione per la volta precedente, emette Ancora.

B. Impostare JP1 sulla posizione "AUTO" destra, JP2 sulla posizione "LED/ON" (stato di funzionamento dell'emissione dopo il rilevamento 2 volte), regolare il potenziometro in senso antiorario sulla posizione minima: spostarsi lungo la tangente della lente nel campo di rilevamento, il sensore rileva (il LED di rilevamento funziona), il LED di emissione non funziona, il sensore non emette segnale; percepire di nuovo, il sensore rileva (il LED di rilevamento funziona), quindi emette il segnale (il LED di emissione funziona), il tempo di emissione dovrebbe essere di 3 ~ 4 s.

C. Test di ritardo: impostare JP1 sulla posizione "1" destra, JP2 sulla posizione "LED/OF", regolare il potenziometro in senso orario sulla posizione massima, il sensore rileva (il LED di rilevamento funziona), in caso di assenza di rilevamento e dopo circa 2,5 minuti, emette segnale (il LED di emissione funziona), il tempo di emissione è di 3~4 secondi.

D. Test antimanomissione: aprire il coperchio anteriore, emetterà il segnale e il LED emettitore si accenderà.

ATTENZIONE

Dovresti scegliere la posizione di installazione in cui l'oggetto in movimento può muoversi in larghezza con il sensore (come nel diagramma a destra);
L'unità deve essere controllata periodicamente mediante test di camminata per garantire il corretto funzionamento;
Se l'unità non funziona correttamente, sostituire immediatamente le batterie e ripetere il test dell'unità;
Evitare di installare l'unità su una base metallica;
Non è consentito alcun blocco tra l'unità e l'area di rilevamento desiderata;
L'unità e la sua area di rilevamento non devono essere esposte alla luce solare diretta, a riscaldatori, ventilatori elettrici, ecc.
