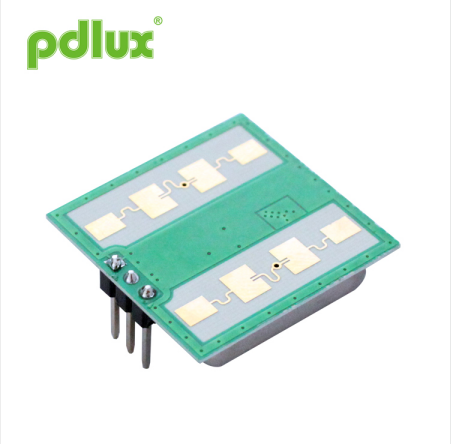

Sensore Doppler a microonde OEM/ODM da 24,125 GHz CDM324
Il sensore Doppler a microonde OEM/ODM da 24,125 GHz CDM324 è un modulo ricetrasmettitore Doppler bistatico in banda K. È dotato di oscillatore risonante (CRO). Questo modulo, V11, adotta un'antenna piana, adatta per il montaggio a parete. Può migliorare la capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PD-V11
Invia richiesta
Sensore Doppler a microonde OEM/ODM da 24,125 GHz CDM324
 |
Applicazione del sensore Doppler a microonde OEM/ODM da 24,125 GHz CDM324
Il sensore Doppler a microonde OEM/ODM da 24,125 GHz CDM324 è un modulo ricetrasmettitore Doppler bistatico in banda K. È dotato di oscillatore risonante (CRO). Questo modulo, V11, adotta un'antenna piana, adatta per il montaggio a parete. Può migliorare la capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato. Questo modulo è ideale per sensori di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto. Conforme alla norma EN 300440-V2.1.1, EN 62479:2010, direttiva RED-2014/53/eu In conformità con FCC Parte 15.249 Secondo EN 62321, direttiva ROHS-2011/65/eu Secondo direttiva REACH-1907/2006/ce |
|
Parametro |
Appunti |
minimo |
Tip |
Massimo |
Unità |
|
Impostazione della frequenza |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Potenza irradiata (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Tempo di assestamento |
|
5 |
10 |
20 |
μSec |
|
Intensità del segnale ricevuto |
2 |
150 |
200 |
250 |
μVp-p |
|
Rumore |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Tensione di alimentazione |
|
4.75 |
5.0 |
5.25 |
VCC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Consumo attuale |
|
25 |
35 |
45 |
mA |
|
Frequenza di ripetizione degli impulsi |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Larghezza di impulso |
4 |
10 |
20 |
30 |
μSec |
|
temperatura di esercizio |
|
-20 |
25 |
60 |
℃ |
|
Peso |
|
3.7 |
4.1 |
4.5 |
g |
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota4: funzionamento a impulsi
