Modulo radar di sicurezza a onde millimetriche da 24 GHz
Pdlux fornisce un modulo radar di sicurezza a onde millimetriche da 24 GHz di qualità prodotto in Cina. Si tratta di un sensore di onde ad angolo stretto e ad alte prestazioni in banda K, progettato per l'attivazione senza contatto con le onde della mano, il rilevamento di intrusi e il controllo automatico delle porte. Con un circuito amplificatore avanzato e un algoritmo MCU, supporta funzioni applicative versatili come interruttori vivavoce e sistemi di ingresso. Il sensore offre un rilevamento affidabile e mirato nel rispetto degli standard internazionali tra cui EN 300440, FCC Parte 15.249, RED, RoHS e REACH, garantendo sicurezza e responsabilità ambientale per varie esigenze di sicurezza e automazione.
Modello:PD-V18-A
Invia richiesta

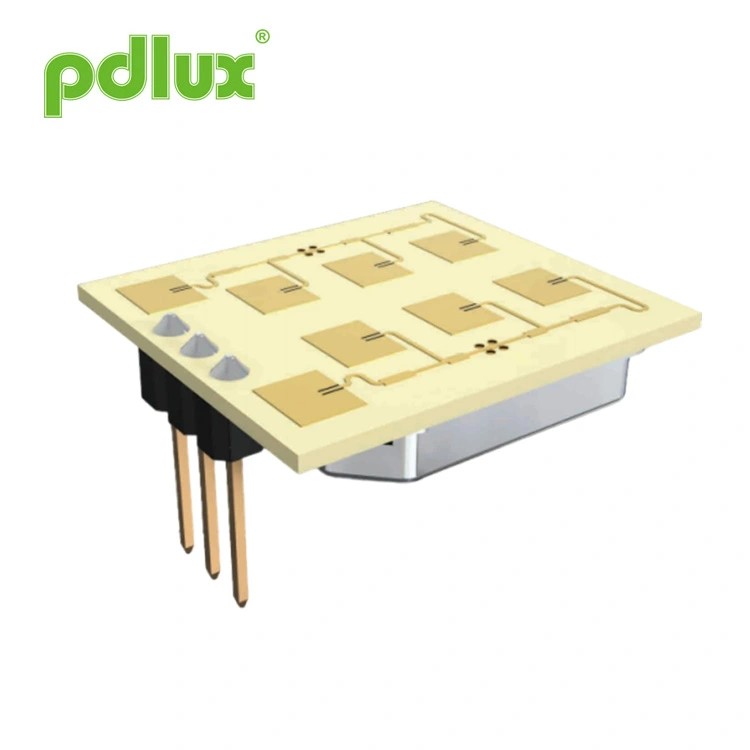

Sensore di movimento a microonde PD-V18-A da 24,125 GHz
Applicazione
Sensore di onde manuali senza contatto

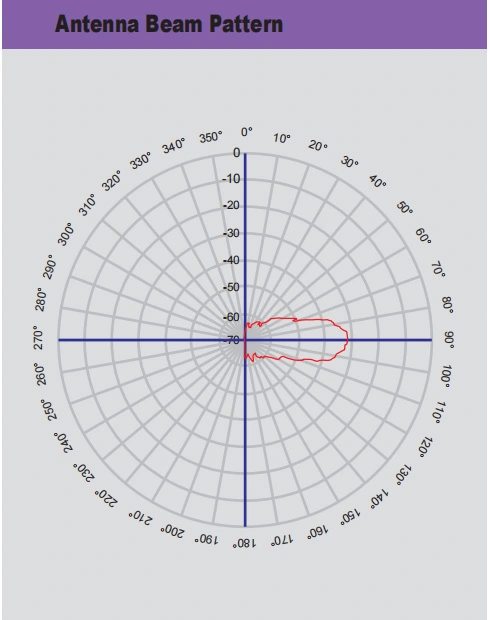

Angolo stretto ad alte prestazioni
Rilevamento intrusi
Sensore di onde manuali senza contatto
Angolo stretto ad alte prestazioni
Rilevamento intrusi
PD-V18-A è un'onda ad alte prestazioni ad angolo stretto in banda K (24,125 GHz)
sensore. Con l'algoritmo del circuito amplificatore e dell'MCU, applicazione
possono essere realizzati prodotti con funzioni diverse.
Ad esempio: viene utilizzato per l'induzione automatica senza contatto dell'agitazione delle mani
porte, interruttori a induzione senza contatto che agitano le mani e altre applicazioni
prodotti.
Conforme a EN 300440-V2.1.1、EN 62479:2010
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE

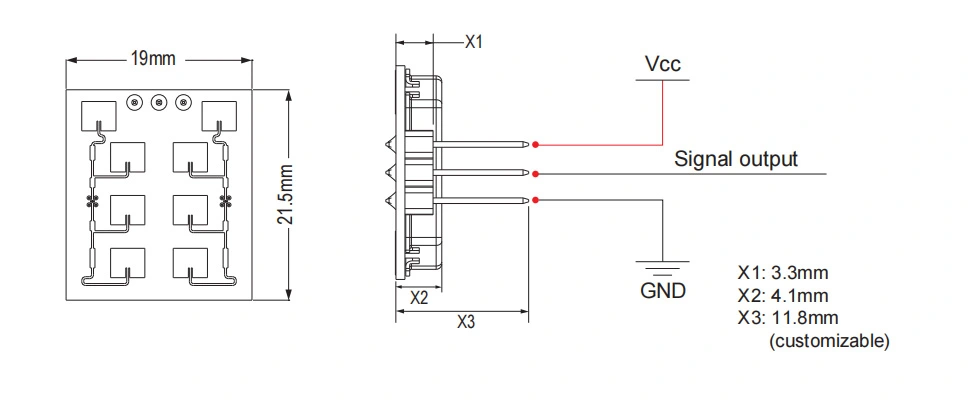

Dimensioni dei prodotti
Parametri tecnici
| Parametro | Note | minimo | Tip | Massimo | Unità |
| Tensione di alimentazione | Vcc | 3.0 | 5.0 | 5.25 | V |
| Consumo corrente | lcc | 20 | 30 | 35 | mA |
| Modalità operativa | Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA | ||||
| Larghezza dell'impulso | Timpulso | 10 | μs | ||
| Temperatura operativa | Superiore | -30~+65 | ℃ | ||
| Temperatura di conservazione | Tstg | -10 | +60 | ℃ | |
| Tempo stabile |
|
<5 |
|
μSec | |
| Rumore | 3.5 | 4.5 | 4.5 | mVrms | |
| Impostazione della frequenza | f | 24.000 | 24.125 | 24.250 | GHz |
| Potenza irradiata (EIRP) | Broncio | <2.0 | <2,5 | <3.0 | mW |
| Umidità ambientale di stoccaggio | 45%~65% | RH | |||
ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito e al layout generale del PCBA e la soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota 4: si consiglia il funzionamento a impulsi
