Sensore radar multifunzionale integrato MCU

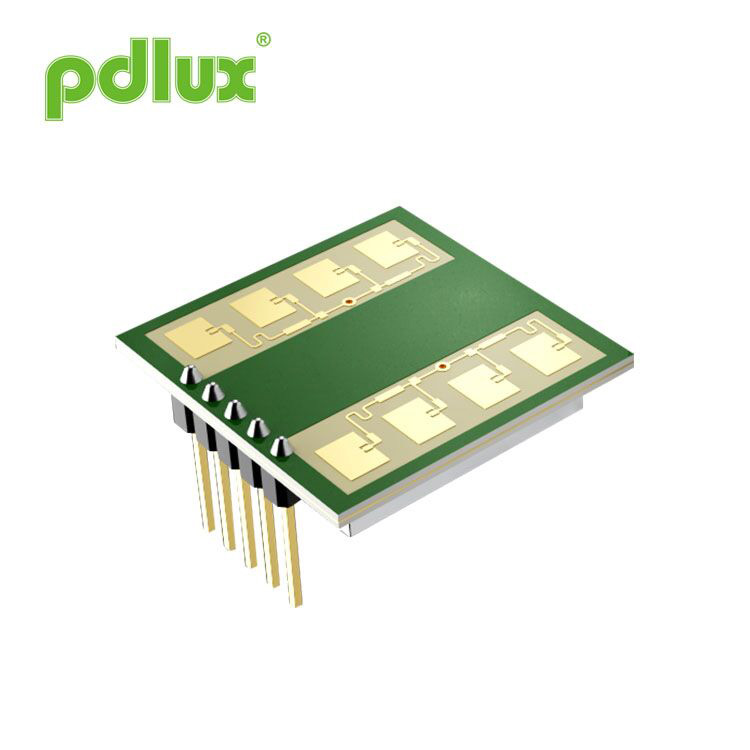

PD-V20SL è un sensore radar multifunzione con una frequenza centrale di 24,125 GHz, un modulo combinato multifunzionale sviluppato dal team tecnico PDLUX. Il modulo è costituito da un sensore a microonde, un amplificatore di segnale e un MCU. Il modulo ha una varietà di modalità di uscita, che è conveniente per diversi utenti per scegliere esigenze diverse e applicarsi a diversi prodotti, che è un prodotto brevettato sviluppato in modo indipendente da PDLUX. Può essere utilizzato direttamente nell'induzione del rilevamento automatico delle porte, nell'induzione del rilevamento di sicurezza, nell'induzione automatica induzione luminosa e altri prodotti, la risoluzione di rilevamento è molto elevata.

1. Uscita del segnale del sensore:
Equivale al segnale a bassa frequenza emesso direttamente dal sensore senza alcuna elaborazione. L'utente necessita di un circuito amplificatore di segnale esterno per utilizzare questa porta di uscita e può configurare il circuito amplificatore con prestazioni diverse a seconda esigenze.

2. Uscita del segnale amplificato:
Questa porta di uscita è stata amplificata da un circuito di amplificazione passa-basso da 20Hz-330Hz (vedi allegato). Gli utenti che soddisfano questa larghezza di banda possono utilizzare direttamente questa porta di uscita e, attraverso questa porta di uscita del circuito di amplificazione e un potenziometro da 20K (potenziometro in serie con un resistore da 1K-2K) possono regolare la sensibilità, il che è molto conveniente.

Circuito di riferimento


Nota: il circuito amplificatore integrato è la configurazione standard di questo modulo, se la larghezza di banda di questo circuito amplificatore non è sufficiente, possiamo personalizzarlo in base alle esigenze dell'utente.

3. Uscita di esecuzione dell'MCU:Questa porta di uscita è già la porta di uscita di esecuzione dopo che il sensore è stato amplificato ed elaborato dall'MCU. Il sensore rileva il movimento dell'oggetto ed emette un impulso di esecuzione di 1 secondo (la lunghezza dell'impulso di uscita può essere personalizzata in base alle esigenze dell'utente). Può essere applicato direttamente ai sensori delle porte automatiche e può anche essere applicato ai prodotti rilevatori radar che soddisfano questo requisito. Questa porta di uscita può essere collegata con un resistore da 4,7 K per pilotare il LED come indicatore.

4. suggerimenti per l'applicazione:
Poiché PD-V20SL è già un rilevamento mobile + circuito di amplificazione del segnale + MCU una varietà di uscite, gli utenti devono solo aggiungere una buona prestazione della parte di alimentazione, un potenziometro più un indicatore luminoso del tubo luminoso possono formare un sensore completo per porta automatica. Per rendere le prestazioni del prodotto stabili e affidabili, questo prodotto ha requisiti relativamente elevati per l'alimentazione, prestazioni stabili, coefficiente di ondulazione ridotto ed eccellenti prestazioni anti-interferenza dell'alimentatore sono molto importanti.

4.1. Configurazione dell'alimentatore: la figura seguente è un alimentatore a commutazione di tensione ampia. La tensione di ingresso può essere diretta utilizzato nella gamma AC12V-24V o tensione DC12V-35V. La qualità dell'alimentatore è molto importante, quindi il PCB deve essere attentamente pianificato durante la progettazione dell'alimentatore, poiché la scelta di un circuito con principi ragionevoli è solo uno di questi, e la distribuzione dei componenti sul circuito e la razionalità di il cablaggio produrrà prestazioni diverse. Un alimentatore ben performante ha eccellenti prestazioni anti-interferenza e un coefficiente di ondulazione estremamente basso. L'eccellente alimentazione è la base del funzionamento stabile del PD-V20SL. I seguenti circuiti sono solo di riferimento.


5. Circuito di esecuzione del relè
Questa parte del circuito viene selezionata in base alle esigenze dell'utente. I sensori convenzionali per porte automatiche hanno un controllo diverso metodi e hanno diverse tensioni di controllo, quello che segue è il circuito di riferimento del controllo del relè a 12 V e può anche essere controllato tramite tubo MOS, relè reed, accoppiamento fotoelettrico, ecc.



6. aggiungere un potenziometro di regolazione della sensibilità di rilevamento
Per controllare la distanza di rilevamento, PD-V20SL può essere collegato con un potenziometro di regolazione della sensibilità esterno, in modo che la distanza di rilevamento possa essere controllata entro l'intervallo appropriato tramite il potenziometro, il metodo di connessione può fare riferimento al seguente schema di collegamento.


I diversi componenti e schemi di applicazione dei prodotti con sensore radar multifunzione PD-V20SL sono introdotti sopra. In oltre alle funzioni sopra indicate con utilizzo indipendente, può anche essere sviluppato secondariamente a seconda delle diverse esigenze degli utenti per le funzioni, in modo che il prodotto possa personalizzare diverse funzioni in base alle esigenze individuali degli utenti.

7. Personalizzazione delle funzioni utente
7.1. Personalizzazione della funzione di rilevamento:
Per dirla semplicemente, significa per che tipo di prodotto viene utilizzato. Ad esempio, se utilizzato nei prodotti con sensori per porte automatiche, l'MCU produce un segnale a impulsi e gli utenti con requisiti speciali possono descrivere chiaramente i requisiti e noi possiamo progettare il programma in base alle esigenze degli utenti. Gli utenti possono anche collegare l'MCU all'uscita a impulsi e progettare tutte le funzioni successive da soli, il che è conveniente per gli utenti personalizzare.

7.2. Per i prodotti con sensori di sicurezza:
Può essere utilizzato per prodotti di sicurezza più programmi, possiamo supportare lo sviluppo indipendente degli utenti; Oppure l'utente propone a soluzione, PDLUX scriverà il software in base alla soluzione proposta dall'utente.

7.3. Per i prodotti di illuminazione automatica:
PD-V20SL può soddisfare le esigenze di sensori di illuminazione automatici semplici e a bassa configurazione e gli utenti possono configurare direttamente un Circuito di esecuzione epitassiale sulla porta di uscita dell'MCU per formare un semplice circuito di sensori e prodotti.

8. Supportare gli utenti per sviluppare funzioni personalizzate
Il modulo PD-V20SL fornisce la funzione di scrittura di programmi aperti. Cioè, gli utenti possono scrivere programmi in base alle caratteristiche dei propri prodotti, scrivere direttamente da 5 porte e sviluppare in modo indipendente caratteristiche e funzioni personalizzate prodotti e scrivere facilmente le diverse funzioni desiderate dagli utenti tramite il software.

9. Precauzioni
9.1. È necessario prestare attenzione alla protezione dell'elettricità statica nel processo di produzione.

9.2. Dato che lo spessore del circuito stampato è di soli 1,2 mm, l'intestazione dei pin non può essere forzata eccessivamente, soprattutto se eccessiva. la forza esercitata lateralmente può facilmente causare la rottura del circuito interno e danneggiare il sensore.

9.3. I sensori radar in banda K hanno requisiti speciali per quanto riguarda il materiale e lo spessore della custodia. Il materiale generale del guscio è realizzato in plastica tecnica ABS, con uno spessore di 1,5-3 mm. La distanza tra l'antenna piana del sensore e noi è 5-7mm, che dovrebbe essere abbinato e modificato in base all'effettiva installazione di prova. Non è consentito utilizzare protezioni metalliche sul frontale del sensore, altrimenti il ​​sensore non sarà in grado di rilevare correttamente gli oggetti in movimento dalla parte anteriore.

Il PD-V20SL semplifica lo sviluppo del prodotto. La risoluzione del rilevamento del prodotto è elevata, purché l'alimentatore e l'attuatore siano attrezzati in base alle necessità, solo un pezzo di PD-V20SL può completare i prodotti del sensore della porta automatica, del sensore di sicurezza e della lampada a induzione automatica. Il suo consumo energetico è solo un terzo di quello dei sensori convenzionali. Il metodo di produzione può essere adattato alle esigenze individuali dei diversi utenti, in modo che un sensore combinato possa produrre diverse funzioni.

Il sensore radar multifunzionale combinato PD-V20SL è un prodotto sviluppato e brevettato da PDLUX e PDLUX può fornire supporto tecnico.

Questo manuale è programmato per il contenuto attuale di questo prodotto ed è soggetto a cambiamenti e modifiche senza preavviso al produttore!
Senza il permesso della Società è severamente vietato riprodurre il contenuto di questo manuale per altri scopi.

Prodotti brevettati, le contraffazioni saranno perseguite!
