Lampada con sensore di movimento LED PIR

Sensore di movimento a LED a infrarossi a doppia luce

Taglia del prodotto

Lista di imballaggio in

Riepilogo

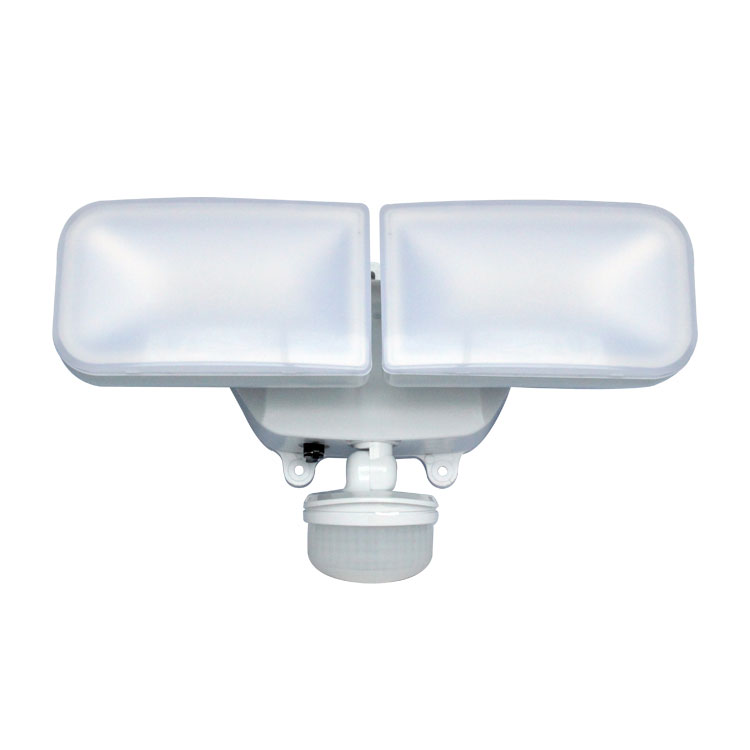

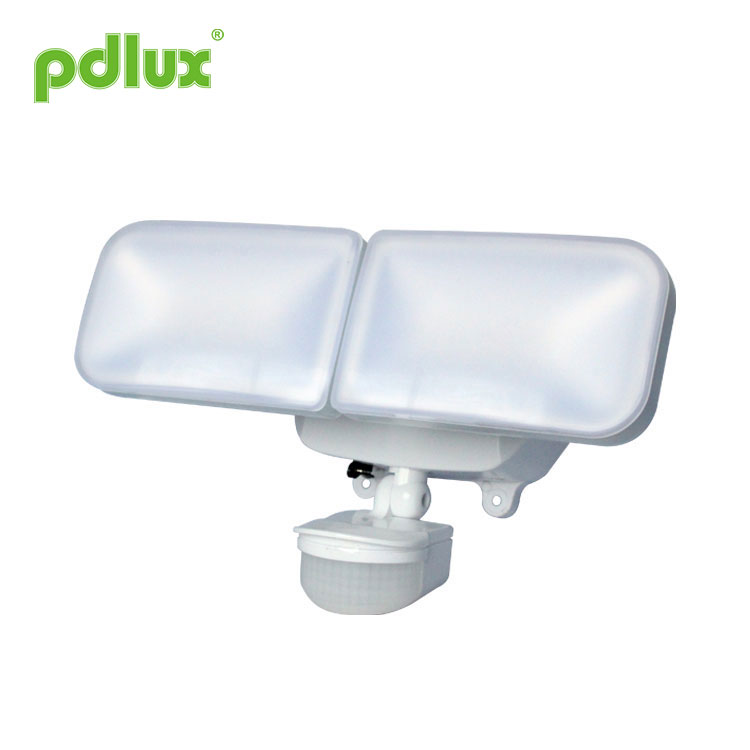

PD-2P-B è una sorta di lampada LED a doppia testa a induzione a infrarossi con batteria al litio come accumulo di energia e controllo digitale del risparmio energetico. Adotta il design a induzione a infrarossi del corpo umano e un'elevata efficienza luminosafonte di illuminazione. Ha un'elevata luminosità, una facile installazione, un funzionamento stabile e affidabile e una lunga durata. Vantaggi lunghi. Il sensore a infrarossi è integrato nella lampada e utilizza 48 lampadine da 0,5 W ad alta luminositàTubi di illuminazione a LED. La potenza complessiva della lampada è di 8 W. La sua disposizione ragionevole rende uniforme il flusso di calore e raggiunge l'effetto luminoso ottimale. Quando una persona entra nel raggio di rilevamento del prodotto e attiva il sensore, la luce è accesa; quando la persona esce dal raggio di rilevamento, la luce si spegne dopo aver impostato il tempo di ritardo. Se è presente un segnale di rilevamento del movimento continuo, l'ora viene automaticamente sovrapposta e la luce è costantemente accesa. Il prodotto ha un grado di impermeabilità IP55 ed è ideale per l'illuminazione a induzione a risparmio energetico per interni ed esterni. Può essere dotato di pannelli solari da 8 W/13 V come fonte di alimentazione di ricarica.

Utilizza un paralume in PC di alta qualità. Rafforza la rifrazione flessibile della luce. E la sua funzione anti-ultravioletta rende difficile che il paralume ingiallisca e si rompa. La lampada a LED consuma l'80% in meno di una lampada a incandescenza e il 50% in meno di una lampada fluorescente.

Batteria: batteria al litio da 11,1 V 2000 mAh
Corrente di standby (stato OFF): <20uA
Potenza massima della lampada: massimo 8 W
Campo di rilevamento: 12±2 m (22°C)(regolabile)
Angolo di rilevamento: 120°
Tempo di ritardo: 400 lm: 5 s 30 s 150 s (regolabile)
1000lm:5s 20s 60s (regolabile)
Controllo della luce: <10LUX
Quantità LED: 48 pezzi (0,5 W, T2835)
Velocità di movimento di rilevamento: 0,6~1,5 m/s
Temperatura di esercizio: –10°C ~ +40°C
Umidità di lavoro: <95%RH
Altezza di installazione: 1,8-2,5 m
Ricarica: pannello solare da 8 W/13 V
Grado di protezione IP: IP65

Informazioni sull'induzione

Funzione

Manopola SENS: sensore di controllo e distanza di rilevamento, la distanza di rilevamento è regolabile entro 12±2 m;
Manopola TIME: controlla la luminosità e l'ora in cui il prodotto si accende. Quando la manopola viene ruotata su 400 lm, è possibile regolarla su 5, 30 e 150 secondi. Quando la manopola viene ruotata su 1000 lm, è possibile regolarla su 5, 20 e 60 secondi.

Installazione

Passaggi di installazione
1) Spegnere l'alimentazione;
2) Fissare l'intera lampada al muro; (Figura 1)
3) Installare pannelli solari; (Figura 2)
4) Collegare il cavo di ricarica della batteria solare.

Regolazione

Quando la manopola di impostazione della sensibilità viene ruotata da OFF a ON, il prodotto entra nella modalità test di 5 minuti. Nella modalità test, indipendentemente dal giorno o dalla notte, purché il sistema rilevi il segnale del corpo umano, illuminerà 5 s, 30 s, 150 s (400 lm), 5 s, 20 s, 60 s (1000 lm);

Dopo 5 minuti dall'accensione iniziale, il sistema esce automaticamente dalla modalità test e i LUX sono sempre inferiori a 10 LUX.

Attenzione all'installazione

Si consiglia di far eseguire l'installazione da un elettricista o da qualcuno con esperienza nel settore;

Il prodotto deve essere montato su un oggetto fisso e non utilizzare oggetti turbolenti come base di montaggio;

Evitare di installare il prodotto in aree in cui il flusso d'aria e il cambiamento di temperatura sono evidenti; ad esempio, condizionatori e riscaldatori;

Non dovrebbero esserci ostacoli davanti alla finestra di rilevamento che ne influenzino il rilevamento;

Installa la sonda verso l'area frequentata spesso dalle persone;

Orienta la sonda verso la fonte di luce ambientale per ottenere un'impostazione dell'illuminamento più accurata;

Non toccare mai la finestra di rilevamento con contaminanti taglienti, duri o ruvidi;

Per garantire il massimo raggio di rilevamento, il prodotto deve essere installato a un'altezza compresa tra 2 e 2,5 metri dal suolo. Se questa altezza non è pratica, è possibile installarlo in una posizione più bassa, ma l'area di rilevamento effettiva sarà diversa
dal manuale;

Se il sensore risulta difettoso dopo l'installazione, non aprire il coperchio del prodotto per la tua sicurezza.

Metodi per escludere alcuni problemi comuni

1. La luce non è accesa:
a: se l'illuminazione ambientale supera il valore impostato del sensore;

2. Bassa sensibilità:
a: Se la sensibilità è impostata su un valore troppo basso;
b: Controlla se sono presenti ostacoli davanti alla finestra di rilevamento che influiscono sul segnale ricevuto dal sensore;
c: Controlla se la temperatura ambiente utilizzata dal sensore è troppo alta;
d: verificare se la sorgente del segnale di rilevamento si trova nell'area di rilevamento del sensore;
e: Controlla se l'altezza di installazione rientra nell'ambito specificato in questo manuale;

f: La direzione dello spostamento è corretta.

3. La luce è sempre accesa:
a: se è presente un segnale di rilevamento continuo nell'area di rilevamento, ad esempio se la persona si è spostata davanti al sensore;
b: l'impostazione della sensibilità è troppo alta e c'è una grande interferenza;
c: C'è un cambiamento significativo nella temperatura vicino al sensore, come condizionatori d'aria, riscaldatori, ecc., momento in cui la sensibilità può essere ridotta.
