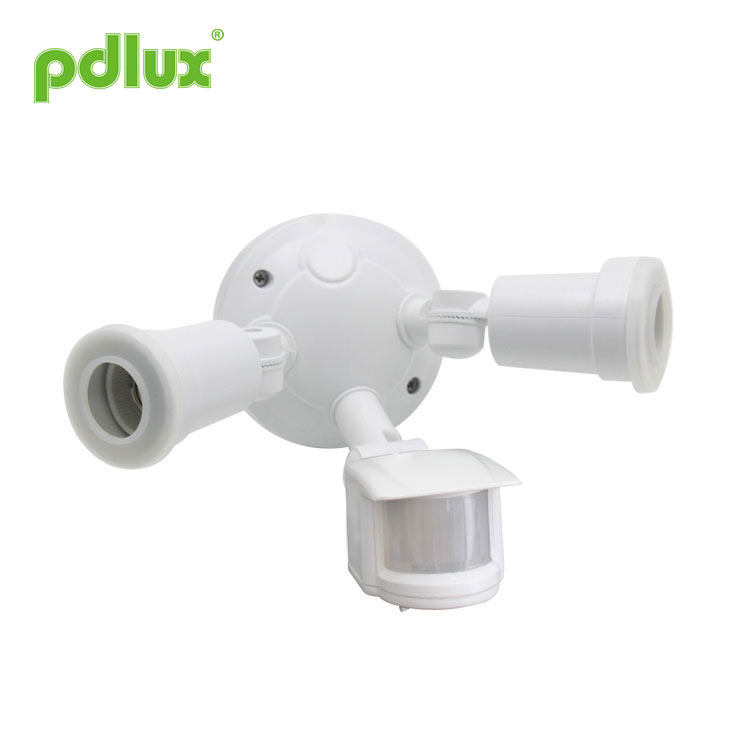

Lampada con sensore di movimento a LED con rilevatore di movimento Pir

Istruzioni per la lampada con sensore a infrarossi PD-PIR-62F

Riepilogo

Questo prodotto è una lampada a risparmio energetico, che può accendersi quando si arriva e spegnersi quando si esce. Può identificare automaticamente il giorno e la notte. Adotta un rilevatore di scarica di energia a infrarossi, tecnologia IC e SMD, le sue prestazioni sono stabili e affidabili. Quando uno eentra nel campo di rilevamento e lo attiva, il sensore a infrarossi funzionerà e accenderà la lampada. Quando se ne va, la lampada si spegnerà automaticamente.

Specifiche

Funzione

1. Può identificare automaticamente il giorno e la notte, il controllo della luce dell'operazione di avvio può essere regolato liberamente, può funzionare di notte e fermarsi durante il giorno, può essere regolato dagli utenti;
2. Campo di rilevamento regolabile: può essere regolato in base alla posizione di utilizzo;
3. Impostazione dell'ora regolabile: può essere regolata in base al luogo locale;
4. L'impostazione del tempo viene aggiunta continuamente, se ci si sposta nel campo di rilevamento quando la lampada è accesa, il tempo di luce verrà calcolato ancora una volta sulla base del riposo dell'ultima induzione e ritarderà automaticamente il tempo di luce.

Installazione

Collegare la fonte di alimentazione alla lampada secondo lo schema dei cavi di collegamento quando la si installa.
Selezionare la posizione di installazione specifica in base al seguente schema:
I. L'angolo di rilevamento (vista dall'alto)
II. Il forte campo di rilevamento (la freccia indica la direzione di movimento)
III. Campo di rilevamento scarso
IV. Campo di rilevamento e portata (vista laterale)

Processo di installazione:
1) Scaricare il portalampada, fissare la base al muro;
2) Collegare la fonte di alimentazione secondo lo schema dei cavi di collegamento sul pannello inferiore;
3) Fissare la lampada sulla base, quindi elettrizzarla.

Nota

Evitare di installarlo in luoghi in cui la luce solare o il flusso d'aria e la temperatura alterano ovviamente;
Evitare di toccare la finestra di rilevamento con oggetti appuntiti o sostanze inquinanti grossolane;
Per la massima copertura dell'area, l'unità deve essere montata a 2,5 m dal suolo. Se il montaggio dell'unità a 2,5 m non è pratico, l'unità può essere montata a un livello inferiore o inferiore, tuttavia l'area effettiva più ampia varia dalle specifiche;
L'unità funziona rilevando una fonte di calore in movimento in un'area più ampia. Il sensore deve essere regolato in modo che punti leggermente verso il basso per un funzionamento ottimale. Anche le lampadine dovrebbero essere regolate in modo che siano rivolte leggermente verso il basso per un funzionamento ottimale. NOTA: assicurarsi che le teste della lampada non debbano essere regolate per brillare direttamente sul PIR o vicino al sensore, altrimenti il ​​calore della lampadina influenzerà il sensore;
Se non hai familiarità con i cavi elettrici, ti consigliamo di avvalerti dei servizi di un elettricista qualificato che possa garantire che l'installazione soddisfi le normative elettriche nazionali e locali;
Evitare di esporlo in un luogo direttamente piovoso;
Si consiglia il proiettore. Non superare i 75 W×2 watt totali.

Test

Dopo l'installazione, ruotare la manopola TIME (2) fino alla fine (min) in senso antiorario prima di elettrizzarlo; girare la manopola LUX (3) fino alla fine (max) in senso orario. La lampada dovrebbe essere accesa dopo averla elettrificata, indurla nuovamente dopo 30 secondi dallo spegnimento. Se tutto è normale, ruota la manopola di impostazione dell'ora per impostare il tempo di illuminazione secondo le tue esigenze, la manopola LUX (3) per impostare il controllo della luce e la manopola SEN (1) per impostare il raggio di rilevamento.

ATTENZIONE:

Quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento errato. Poiché la sensibilità è troppo elevata, è possibile rilevare facilmente il movimento sbagliato foglie e tende mosse dal vento, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutto
quelli portano il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Qualche problema e modo risolto

1.Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se la luce di lavoro impostata corrisponde alla luce ambientale.

2.La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.

3.La lampada del sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino alla lampada del sensore cambia ovviamente, come l'aria condizionata o la centrale
riscaldamento ecc.

● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo. Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
