Plafoniere LED con sensore a infrarossi

Riepilogo

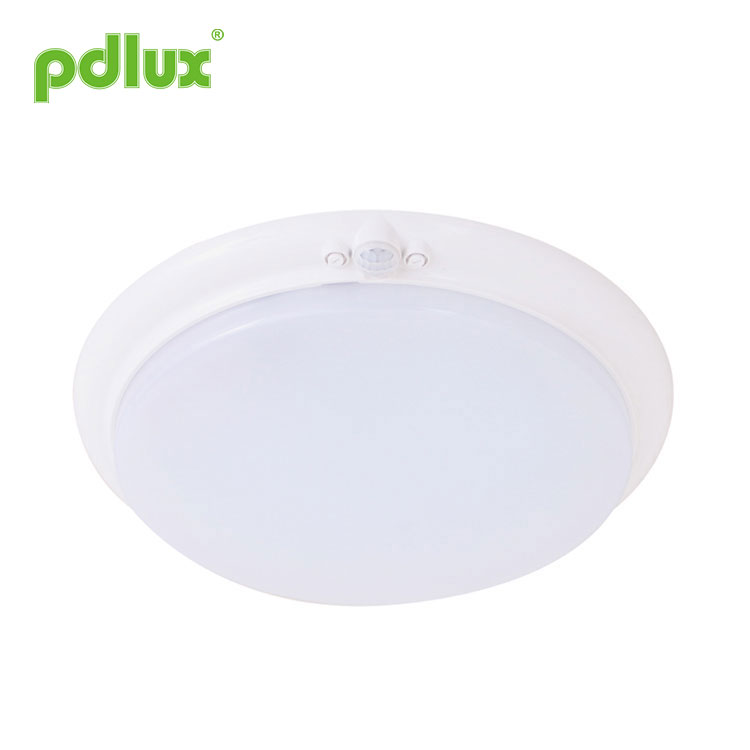

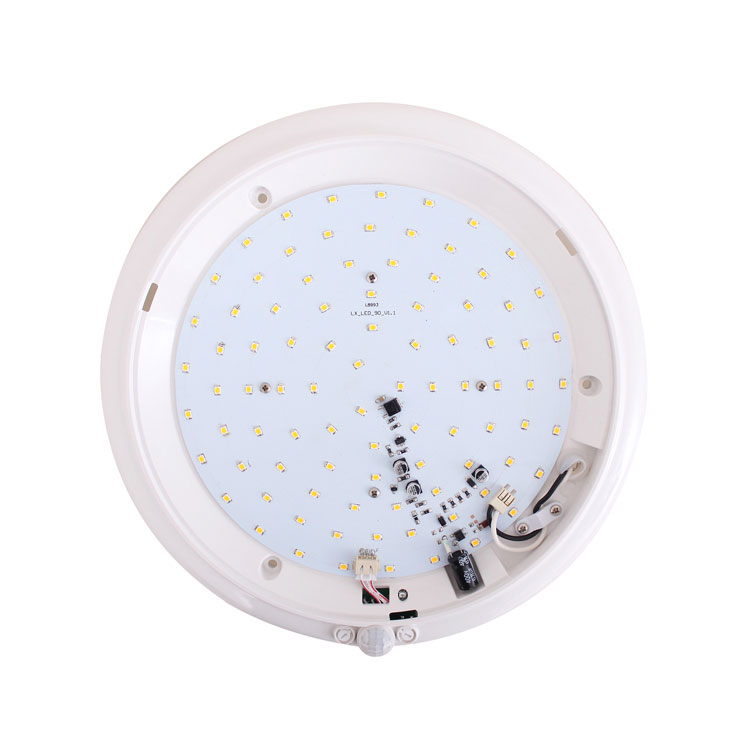

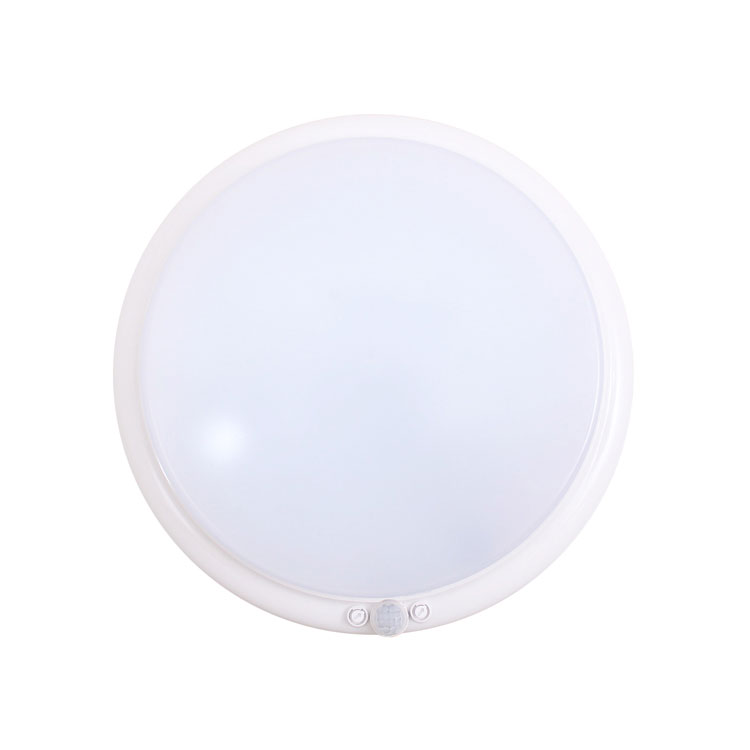

Come un illuminato modernot, il LED è diventato una tendenza di sviluppo nel settore dell'illuminazione grazie alle caratteristiche di alta efficienza, lunga aspettativa di vita e consumo energetico relativamente basso. Come utilizzarlo in modo ragionevole e efficiente è la questione chiave nel settore dell'illuminazione. PD-PIR2600 è un sensore a infrarossi che commuta le luci LED controllate, il sensore a infrarossi è integrato nella luce e contiene 86 LED ad alta luminosità all'interno, con una potenza totale di 12 watt. La disposizione ragionevole dei LED crea un flusso di calore omogeneo e raggiunge l'efficienza luminosa più ottimizzata. La luminanza è superiore a quella della lampada a incandescenza da 60 W quando funziona e la durata è molto più lunga rispetto alla comune lampada alogena. Quando si entra nel campo di rilevamento e si attiva il sensore funziona, la luce si accende; quando si lascia l'archivio di rilevamento e si raggiunge il tempo di impostazione, la luce si spegne. Può rilevare automaticamente l'illuminazione della luce ambientale e impostare e regolare il valore in base alle necessità. Ad esempio, la luce si accenderà e funzionerà quando l'illuminazione della luce ambientale è inferiore al valore impostato. una volta che supera il valore impostato, la luce smetterà di funzionare. La luce rimarrà accesa fino al ritardo in cui viene attivato il sensore. Una volta rilevato il segnale costante, l'ora verrà sovrapposta e la luce sarà costantemente accesa. Può essere installato in interni, corridoi ed edifici pubblici. È un sostituto ideale come illuminante a risparmio energetico.

Informazioni sul sensore

Funzione

Campo di rilevamento: il campo di rilevamento è composto da campi di servizio su e giù, sinistro e destro, può essere selezionato in base al desiderio del consumatore. Ma l'orientamento in movimento ha un grande rapporto con la sensibilità.

Può identificare giorno e notte: il controllo della luce può essere regolato liberamente quando funziona. Può funzionare sia di giorno che di notte quando è regolato sulla posizione "sole" (max); ma può funzionare solo con il controllo della luce inferiore a 10 lux quando è regolato sulla posizione "luna" (min). Per quanto riguarda lo schema di regolazione, fai riferimento allo schema di test.

Il ritardo può essere aggiunto continuamente: quando riceve il secondo segnale di induzione dopo il primo, calcolerà nuovamente il tempo sul resto del primo ritardo di base. (Imposta tempo)

Potenziometro controllo luce (LUX): ruotare la manopola in senso orario per aumentarne il valore; in senso antiorario la manopola per diminuirne il valore.

Potenziometro del tempo (TIME): ruotando la manopola in senso orario per aumentarne il valore, il tempo di ritardo massimo è (5±1) minuti; ruotare la manopola in senso antiorario per diminuirne il valore, il tempo di ritardo minimo è (12±3) secondi.

Modalità di impostazione uno: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione dell'ora

Può essere definito da 9 secondi (ruotare completamente in senso antiorario) a 6 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il raggio di rilevamento e per eseguire il test di camminata.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.

(2)Impostazione del controllo della luce

Può essere definito nell'intervallo 10~2000 LUX. Ruotando completamente la manopola in senso antiorario sono circa 10 lux, completamente in senso orario sono circa 2000 lux. Quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

Procedura di installazione

Passaggio 1 Spegnere l'alimentazione.

Passaggio 2 Prima di installare la lampada, utilizzare gli strumenti per aprire tre baionette a turno e rimuovere il paralume. (come Fig.2)
Passaggio 3Segnare la posizione del foro con una matita dopo aver determinato dove si desidera installare il prodotto.

Nota: se si tratta di una parete in legno, non è necessario utilizzare viti di espansione in plastica, basta fissare la vite con il cacciavite.
Passaggio 4 Praticare dei fori sulle pareti dove è presente il segno a matita con un trapano elettrico e inserire l'espansione di plastica all'interno del foro.
Passaggio 5 Collegare il cavo alla lampada attraverso le aperture di ingresso del cavo. Dimensioni del filo: 0,2-0,75 mm² (come Fig.3)
Step6 Utilizzare la vite per fissare la base della lampada nel punto in cui è stata scelta. (come Fig.4)
Step7 Fissare il coperchio alla base della lampada che è stata installata sulla parete e regolare la manopola. (come Fig.5)
Step8 Il prodotto può essere utilizzato quando l'alimentazione è accesa.

Nota: se è necessario rimuovere o sostituire la lampada, utilizzare gli strumenti operativi B07 e rimuovere il cavo di alimentazione (come Fig.6).

Appunti
Un elettricista o un essere umano esperto può installarlo.
Gli oggetti inquieti non possono essere considerati la base-faccia dell’installazione.
Davanti alla finestra di rilevamento non dovrebbero esserci oggetti che ostacolino o disordini possano influenzare il rilevamento.
Evitare l'installazione in prossimità di zone con alterazione della temperatura dell'aria, ad esempio: aria condizionata, riscaldamento centralizzato, ecc.
Per la tua sicurezza, non aprire la custodia se trovi il gancio dopo l'installazione.

Osservazione

1. Mantenere il sensore rivolto verso l'area in cui solitamente si muovono le persone.
2. Mantenere il sensore rivolto verso la posizione della luce ambientale per ottenere un'impostazione dell'illuminamento molto più precisa.
3. Se si rileva nuovamente il segnale entro il tempo di ritardo, il ritardo verrà superato.
4. Manopola LUX: la luminanza delle condizioni di lavoro. Quando la manopola cambia, significa che può rilevare tutto il giorno, quando la manopola cambia, funzionerà solo al di sotto della luminanza <10 LUX.
5. Manopola TIME: è un periodo in cui la luce si accende lentamente fino a quando non viene più segnalato alcun segnale, fino all'esaurimento del funzionamento.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Questo manuale riguarda l'attuale programmazione dei contenuti di questo prodotto, sono previsti eventuali cambiamenti e modifiche al produttore senza preavviso!
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
