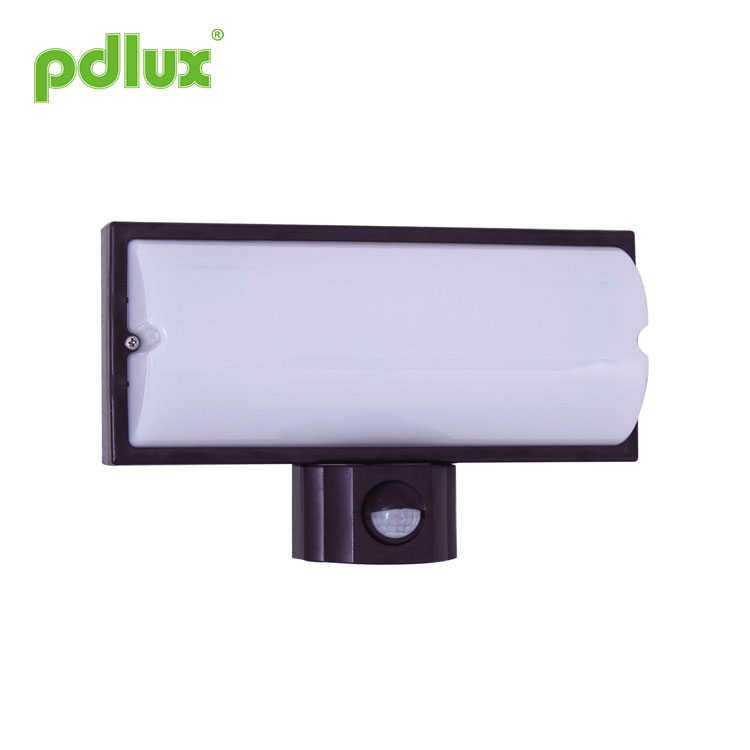

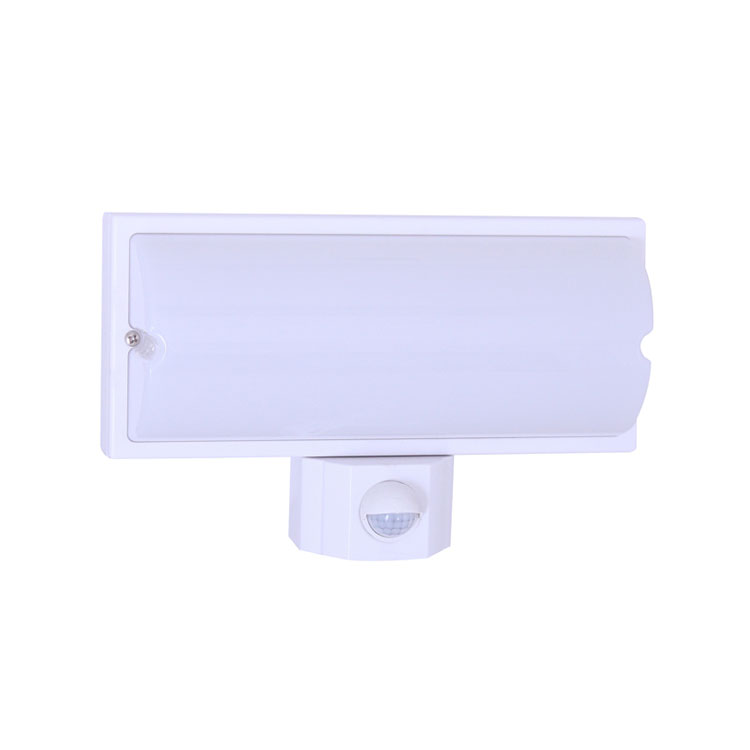

Lampada bunker con sensore di movimento a infrarossi
Benvenuti ad acquistare da noi la lampada bunker con sensore di movimento a infrarossi. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.
Modello:PD-PIR2016
Invia richiesta
Lampade per bunker con sensore di movimento a infrarossi Istruzioni PD-PIR2016
INFORMAZIONI SUL PRODOTTO
 |
Il LED come sorgente luminosa moderna è diventato la tendenza di sviluppo nel settore dell'illuminazione con le caratteristiche di alta efficienza, lunga aspettativa di vita e consumo energetico relativamente basso. Come utilizzarlo in modo ragionevole e l'efficienza è la questione chiave nel settore dell'illuminazione.PD-PIR2016 sono progettati con 30 LED (0,45 W). La sua disposizione ragionevole rende uniforme il flusso di calore e raggiunge l'efficienza luminosa più ottimizzata. Inoltre, una lampada a LED da 6 W può generare quasi la stessa luminosità rispetto all'utilizzo di una lampada a incandescenza con resistore da 100 W. La sua durata è 100 volte più lunga rispetto alle normali lampade alogene. Può funzionare con l'interruttore del sensore umano che la rende più sicura e a risparmio energetico. la luce si accende quando si entra e si spegne quando si esce. Le lampade a LED sono una luce ideale che si accende quando si entra e si spegne quando si esce. Sono anche un sostituto ideale come fonte di luce a risparmio energetico. |
SPECIFICHE
|
Alimentazione: 220-240 V/CA 100-130 V/CA Frequenza di alimentazione: 50/60 Hz Campo di rilevamento: 8±2 m massimo (22°C) Angolo di rilevamento: 120° Impostazione dell'ora: min: 7 secondi ± 3 secondi massimo: 6 minuti ± 2 minuti (regolabile) Controllo della luce: <5LUX~2000LUX(regolabile) |
Quantità LED: 30 pezzi Potenza in stand-by: 0,45 W Carico nominale: 6 W max. Flusso luminoso: 367lm Specifiche LED: T5050 Altezza di installazione: 1,5 m~3 m
Temperatura di esercizio: –10°C ~ +40°C |
INFORMAZIONI SUL SENSORE
SPETTROGRAMMA
I NOMI DI OGNI PARTE
(GUSCIO LAMPADA PER MATERIALE ALLUMINIO)
Installazione
Nota: portare con sé i seguenti strumenti.
Passaggio 1 Contrassegnare la posizione del foro con una matita dopo aver determinato dove si desidera installare il prodotto. (come Fig.1)
Nota: se si tratta di una parete in legno, non è necessario utilizzare viti di espansione in plastica, basta fissare la vite con il cacciavite.
Passaggio 2 Praticare dei fori sulle pareti dove è presente un segno a matita con un trapano elettrico e inserire l'espansione di plastica all'interno del foro. (come Fig.2)
Passaggio 3 Collegare il cavo alla lampada attraverso le aperture di ingresso del cavo (come Fig.3)
Passaggio 4 Se si tratta di una parete in legno, non è necessario utilizzare l'espansione in plastica, basta avvitare la vite con il cacciavite.(Fig.4a)
Se non è una parete in legno, fare riferimento al passaggio 2. (come Fig.4b)
Passaggio 5 Fissare il coperchio alla base della lampada installata sulla parete.(Fig.5)
Passaggio 6 Aprire il coperchio del pannello di controllo verso il basso e impostare le manopole di controllo, quindi il pannello di controllo verso l'alto (come Fig.6)
 |
Può essere impostato su un intervallo compreso tra 4 secondi (rotazione in senso antiorario fino alla fine) e 8 minuti (rotazione in senso orario fino alla fine). Il timer riconteggerà quando il sensore rileva un segnale in movimento prima della fine dell'ultimo tempo, quindi lo consigliamo faresti meglio a impostare il tempo al minimo quando esegui il test del raggio di rilevamento o il test della camminata. |
Nota: il sensore deve attendere 1 secondo per funzionare nuovamente dopo lo spegnimento della luce. Solo allo scadere del tempo, la luce si accenderà nuovamente quando verrà rilevato il segnale.
 |
Il valore di illuminazione di lavoro può essere regolato nell'intervallo da 5 a 2000LUX. Il valore di illuminazione è di circa 5LUX con rotazione in senso antiorario fino alla fine, il valore di illuminazione è di circa 2000LUX con rotazione in senso orario fino alla fine. La manopola deve essere ruotata in senso antiorario fino alla fine quando si effettua il test di camminata o si regola il raggio di rilevamento durante il giorno. |
Nota: non forzare troppo durante la regolazione delle tre manopole perché sono assemblate direttamente sul componente! Nel componente è presente un piccolo dispositivo di limitazione, che si romperà se si forza anche quando la manopola viene ruotata fino in fondo. In tal caso le manopole verranno ruotate di 360° senza limitazione del dispositivo. Tieni presente che l'angolo di regolazione limitato delle manopole è di 270°.
I NOMI DI OGNI PARTE
| Colpa | Causa del guasto | Soluzione |
| Non funziona con il carico | Illuminazione impostata in modo errato, il carico è rotto | Regolare l'impostazione del carico |
| L'alimentazione è interrotta | Cambia il carico | |
| Nella zona di rilevamento è presente un segnale continuo | Accendere l'alimentazione | |
| Lavora tutto il tempo con il carico | Il sensore non è stato installato correttamente |
Controlla le impostazioni del zona di rilevamento |
| I sensori non sono riusciti a compattarsi bene perché non sono in grado di rilevare il segnale in modo affidabile | Reinstallare il rivestimento esterno | |
| Lavora con il carico | Il sensore rileva il segnale in movimento (movimento dietro il muro, movimento di piccoli oggetti, ecc.) | Controllare le impostazioni dell'area di rilevamento |
| Quando c'è un segnale in movimento lavorare con il carico | Il corpo in movimento è troppo veloce o l'area di rilevamento è troppo piccola | Controllare le impostazioni dell'area di rilevamento |
1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.
Si prega di confermare con l'installazione professionale.
Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Le viti utilizzate sulla custodia della lampada sono quelle comuni quando vengono spedite dalla fabbrica. Le viti in acciaio inossidabile di tipo Y specifiche nella busta di plastica per viti vengono utilizzate per fissare il paralume dopo che il tecnico ha terminato l'installazione. Serve per proteggere contro l'elettricità shock.
