Modulo sensore radar Doppler a microonde ad alta frequenza Pdlux PD-V12H 24,125 GHz ad alta sensibilità
Benvenuti ad acquistare da noi il modulo sensore radar Doppler a microonde ad alta frequenza Pdlux PD-V12H 24.125GHz ad alta frequenza. Ad ogni richiesta dei clienti viene data risposta entro 24 ore.
Modello:PD-V12
Invia richiesta
Modulo sensore radar Doppler a microonde ad alta frequenza Pdlux PD-V12H 24,125 GHz ad alta sensibilità
 |

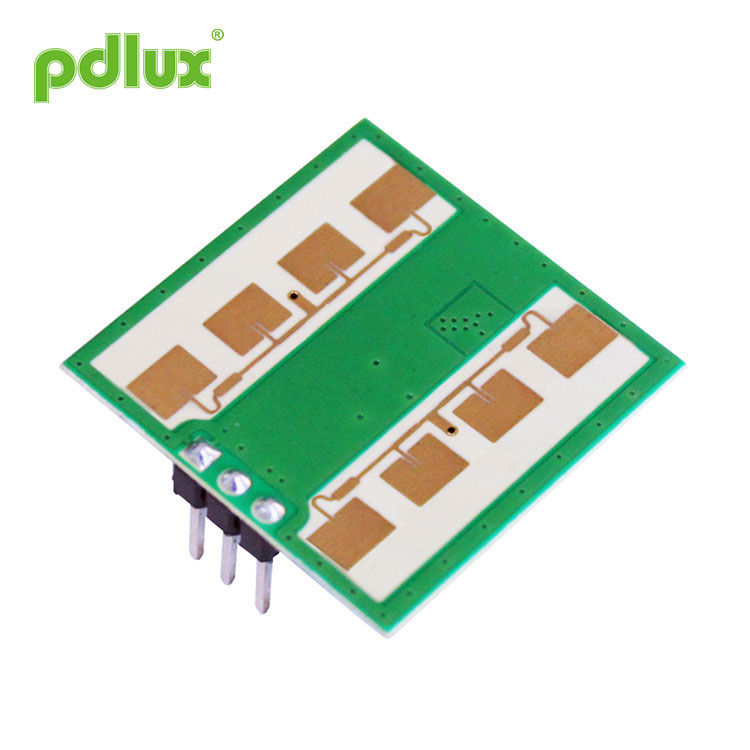

Applicazione del modulo sensore radar Doppler a microonde ad alta frequenza Pdlux PD-V12H 24,125 GHz ad alta sensibilità ● Interruttore intelligente ● Interruttore a parete ● Rilevamento intrusi Il sensore di movimento a microonde PD-V12H da 24,125 GHz è un modulo ricetrasmettitore Doppler bistatico in banda K. È dotato di oscillatore risonatore (CRO). Questo modulo, PD-V12H, adotta un'antenna piana piatta, adatta per il montaggio a parete. Può migliorare la capacità di ricezione del segnale frontale e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato. Questo modulo è ideale per sensori di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto. In conformità con EN 300440-V2.1.1、EN 62479:2010, Direttiva ROSSA-2014/53/UE In conformità con FCC Parte 15.249Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE Conforme alla direttiva REACH - 1907/2006/CE |
|
Parametro |
Appunti |
minimo |
Tip |
Massimo |
Unità |
|
Tensione di alimentazione |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo attuale |
Icc |
25 |
42 |
45 |
mA |
|
Modalità di funzionamento |
Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA |
||||
|
Larghezza di impulso |
Timpulso |
10 |
μs |
||
|
temperatura di esercizio |
Superiore |
-30~+85 +100（Massimo） |
℃ |
||
|
Temperatura di conservazione |
Tstg |
-10 |
+60 |
℃ |
|
|
Tempo stabile |
|
<5 |
μSec |
||
|
Impostazione della frequenza |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potenza irradiata (EIRP) |
Broncio |
<2.0 |
<2,5 |
<3.0 |
mW |
|
Umidità ambientale di stoccaggio |
45%~65% |
RH |
|||
ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota4: funzionamento a impulsi
