Sensore porta automatica ad alta risoluzione, basso rumore ed elevata stabilità

PD-165 è un sensore per porte automatiche ad alta risoluzione, basso rumore ed elevata stabilità, di proprietà della società PDLUX diritti di proprietà intellettuale indipendenti, con una frequenza centrale di 24,125 GHz. Rispetto a sensori simili sul mercato, ha un valore inferiore rumore, risoluzione di rilevamento più elevata e angolo di rilevamento più ampio.

Modello:PD-165

Invia richiesta

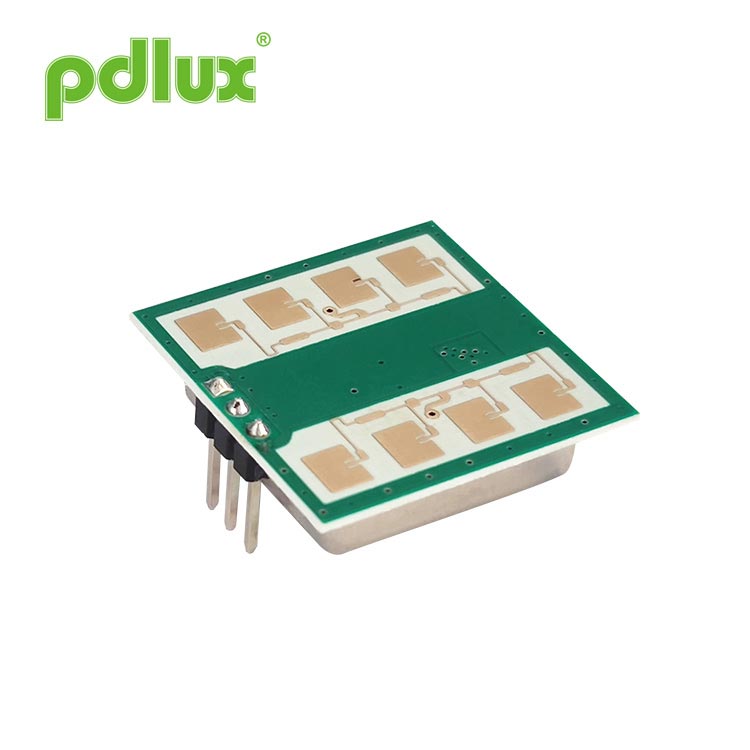

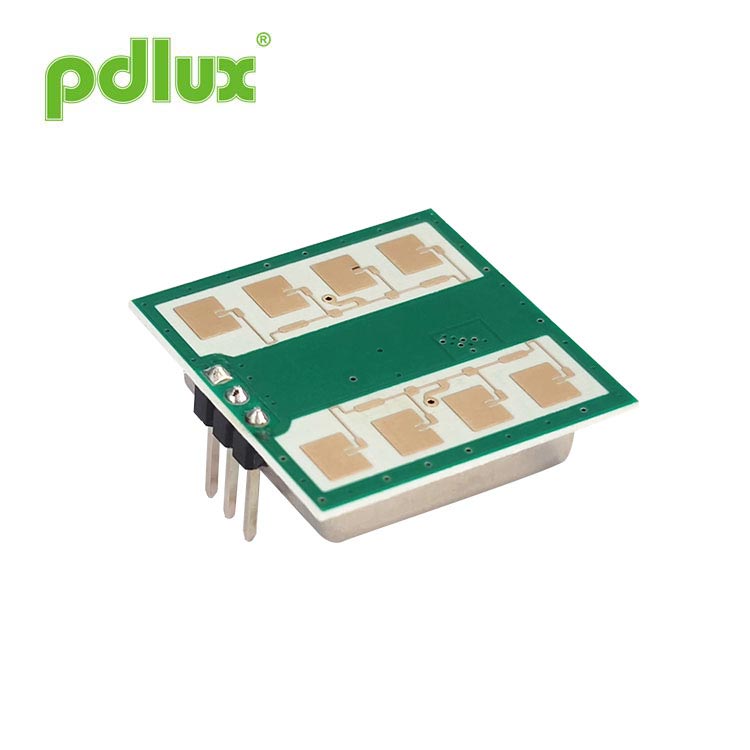

Sensore di movimento a microonde PD-165 da 24,125 GHz

Applicazione

Interruttore intelligente
Rilevamento intrusi

Interruttore a parete

PD-165 è un sensore per porte automatiche ad alta risoluzione, basso rumore ed elevata stabilità, di proprietà della società PDLUX diritti di proprietà intellettuale indipendenti, con una frequenza centrale di 24,125 GHz. Rispetto a sensori simili sul mercato, ha un valore inferiore rumore, risoluzione di rilevamento più elevata e angolo di rilevamento più ampio. Più alto stabilità per il rilevamento di bersagli in movimento. Può essere ampiamente utilizzato in campi come rilevamento di bersagli in movimento di sicurezza, sensori di porte automatiche, presenza di vita rilevamento, rilevamento della velocità di movimento, illuminazione automatica con rilevamento del movimento, eccetera.

PD-165 considera pienamente le prestazioni di sensibilità media del rilevamento la zona. Ha un'elevata risoluzione di rilevamento, una buona consistenza e una buona qualità caratteristiche di bassa tensione e offset a bassa frequenza. È un sensore di rilevamento mobile ad alte prestazioni.

Conforme alla norma EN 300440、EN 62479
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE

Dimensioni dei prodotti

Products size

Parametri tecnici

Parametro	Appunti	minimo	Tip	Massimo		Unità
Tensione di alimentazione	Vcc	3.0	5.0	5.25		V
Consumo attuale	Icc	20	35	38		ma
Modalità di funzionamento	Alimentato da PWM, può controllare la corrente di lavoro a 3-15 mA
Larghezza di impulso	Timpulso			10		μs
temperatura di esercizio	Superiore			-30~+85 +100（Massimo）		℃
Temperatura di conservazione	Tstg			-10	+60	℃
Tempo stabile					<5	μSec
Impostazione della frequenza	f		24.000	24.125	24.250	GHz
Potenza irradiata (EIRP)	Broncio		<2.0	<2,5	<3.0	mW
Umidità ambientale di stoccaggio	45%~65%					RH

ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU. Secondo l'applicazione, per fornire un'ampiezza sufficiente del segnale IF in uscita dal mixer al circuito di amplificazione, l'amplificazione esterna totale richiesta può essere compresa tra 70 e 80 dB (con diverse larghezze di banda e guadagni configurati in base alle diverse esigenze).

- SE Uscita:
- PD-165F Campo di rilevamento convenzionale (350-550mVp-p)
- PD-165H Versione ad alta sensibilità (580-980mVp-p)

Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.

Nota 3: funzionamento a impulsi
