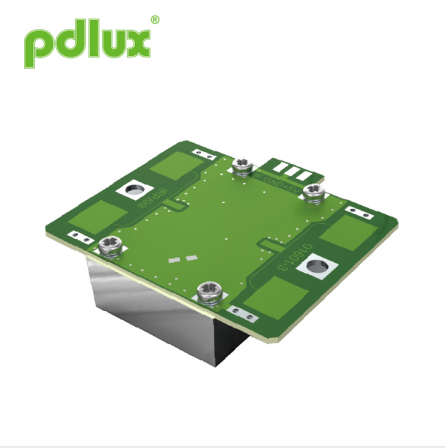

Modulo sensore a microonde da 10,525 GHz per porta automatica
Il modulo sensore a microonde per porta automatica da 10,525 GHz è un modulo ricetrasmettitore Doppler bistatico in banda X. È dotato di oscillatore risonatore (CRO). Questo modulo V9 adotta un'antenna piana, adatta per il montaggio a parete. Il modulo sensore a microonde da 10,525 GHz per porta automatica può migliorare la capacità di ricezione del segnale anteriore e ridurre l'area cieca sul fianco. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Modello:PD-V9
Invia richiesta
Modulo sensore a microonde da 10,525 GHz per porta automatica
Il modulo sensore a microonde per porta automatica da 10,525 GHz è un modulo ricetrasmettitore Doppler bistatico in banda X. È dotato di oscillatore risonatore (CRO) integrato. Questo modulo V9 adotta un'antenna piana, adatta per il montaggio a parete. Il modulo sensore a microonde da 10,525 GHz per porta automatica può migliorare la capacità di ricezione del segnale anteriore e ridurre l'area cieca sui fianchi. Le sue prestazioni sono migliori rispetto ai sensori sul mercato.
Il modulo sensore a microonde da 10,525 GHz per porta automatica è ideale per il sensore di presenza negli interruttori automatici dell'illuminazione. Il modulo sensore a microonde da 10,525 GHz per porta automatica può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto.
|
Applicazione del modulo sensore a microonde da 10,525 GHz per porta automatica ●Interruttore intelligente ●Interruttore a parete ●Rilevamento intrusi Caratteristica e vantaggio
● Bassa potenza in uscita wireless |
Conforme alla norma EN 300440-V2.1.1, EN 62479:2010,direttiva RED-2014/53/eu
In conformità con FCC Parte 15.249 |
|
Schema del raggio dell'antenna
|
Dimensioni dei prodotti
|
| Parametro | Appunti | minimo | Tip | Massimo | Unità | ||||||
| Impostazione della frequenza | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Potenza irradiata (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Tempo di assestamento |
|
5 | 10 | 20 | μSec | ||||||
| Intensità del segnale ricevuto | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Rumore | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Tensione di alimentazione |
|
4.75 | 5.00 | 5.25 | V (fonte di alimentazione a impulso) | ||||||
| Consumo attuale |
|
10 | 12 | 14 | mA | ||||||
| Frequenza di ripetizione degli impulsi | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Larghezza di impulso | 4 | 10 | 20 | 30 | μSec | ||||||
| temperatura di esercizio |
|
-15 | 22 | 55 | ℃ | ||||||
| Peso |
|
7.5 | 8 | 8.5 | g | ||||||
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 70 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota4: funzionamento a impulsi
