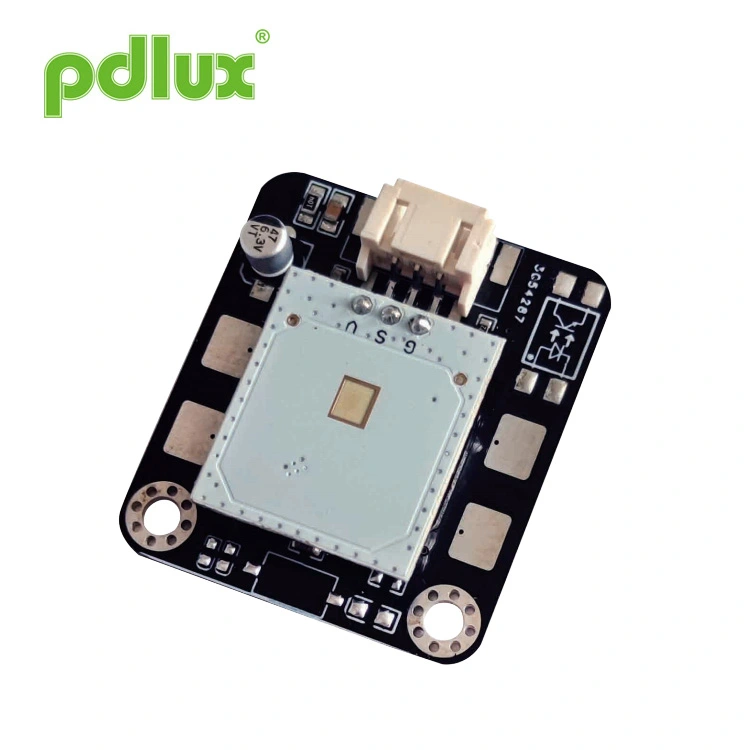

Sensore radar antintrusione per la sicurezza domestica da 24 GHz

Il PD-V18-M1 è un modulo applicativo composto da un sensore di onde super millimetriche e un circuito di amplificazione + MCU progettato per il controllo senza contatto. Può anche essere chiamato modulo controller per il rilevamento delle onde a corto raggio. La sua applicazione gli scenari sono molto estesi, puoi controllare i lavori elettrici o spegnerli con un gesto della mano da diverse angolazioni 10-30 cm e puoi anche generare produzioni diverse con il numero di altalene. Ad esempio: un'altalena per aprire la porta elettrica; due altalene per aprire l'impianto di illuminazione.

Soprattutto dopo il battesimo dell’epidemia, le persone hanno opposto una sincera resistenza allo scambio di contatti pubblici. È per questo motivo per cui abbiamo sviluppato un sistema di sensori d'onda, che può essere applicato anche a dispositivi elettrici ed elettronici simili prodotti, così puoi avere più spazio per l'immaginazione.

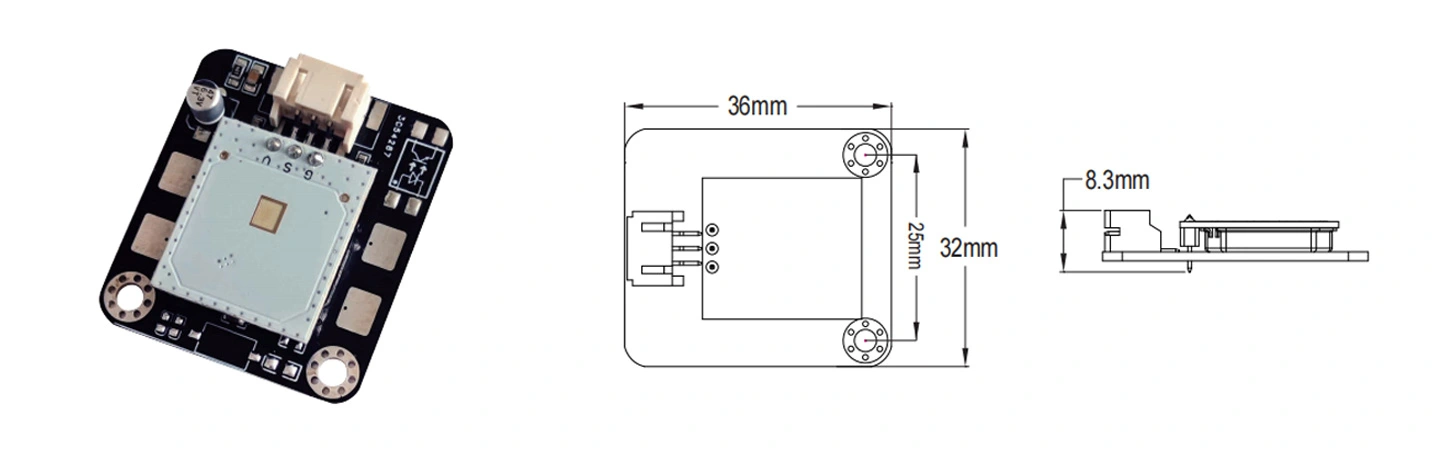

Si tratta di un modulo applicativo specificatamente progettato per il controllo senza contatto. All'inizio della progettazione, abbiamo completamente abbiamo considerato l'applicazione dei prodotti in diversi prodotti, quindi abbiamo progettato appositamente il sensore mobile a onde millimetriche (24,125 GHz) in dimensioni ultra-piccole e il circuito di amplificazione del segnale e l'MCU sono stati progettati su un PCB, che era compatto e stabile. I moduli che possono essere applicati nell'intervallo 10-30 cm possono controllare gli apparecchi elettrici con un gesto della mano. Gli utenti possono applicarlo a diversi prodotti secondo necessità. La distanza di rilevamento può essere personalizzata in base alle esigenze del cliente.

1. Per evitare danni all'apparecchiatura, è necessario prestare attenzione. Dovrebbero essere adottate misure di protezione ESD fasi di stoccaggio, movimentazione, assemblaggio e collaudo. Non toccare l'antenna radar e i pin di questo modulo e non farlo
toccare i perni con un multimetro per misurare. 2. Per PD-V18-M1 installato all'aperto, il rilevatore può rilevare il segnale della goccia di pioggia quando piove. Cioè, il rilevatore radar installato all'aperto in una giornata piovosa può rilevare le gocce di pioggia.

A causa del sensore a onde millimetriche utilizzato, non è possibile utilizzare il materiale metallico davanti al sensore e come materiale dell'alloggiamento è necessario utilizzare plastica tecnica. Poiché si tratta di un ricetrasmettitore di segnale di piccola potenza, lo spessore dell'involucro presenta anche un certo grado di differenza nell'attenuazione del segnale. Prima di ordinare, l'utente deve spiegare in modo completo l'ambiente di utilizzo e i requisiti e, se necessario, possono essere forniti i prodotti da installare e noi possiamo personalizzarli.
L'effetto di questo prodotto varierà leggermente se utilizzato su prodotti diversi. Gli utenti possono richiedere di ordinare una versione con regolazione della sensibilità e requisiti speciali possono essere spiegati in anticipo con PDLUX. È possibile selezionare diversi sensori e algoritmi software in base alle diverse esigenze dell'utente.
Questo modulo può funzionare con un alimentatore CC privo di interferenze da 3 V-5 V.

Cosa può succedere:In assenza di un oggetto in movimento che si muove all'interno del campo di rilevamento, il funzionamento errato testato è solitamente causato da una potente fonte di interferenza. Ad esempio, interferenze attraverso il cavo di alimentazione in serie; Ad esempio, interferenze da telefoni cellulari; Ad esempio, la forte interferenza causata dall'arco durante la saldatura della saldatrice. Si prega di ricontrollare le fonti di interferenza di cui sopra per la presenza di.
Si presuppone che i richiami sopra riportati siano letti attentamente e compresi.
