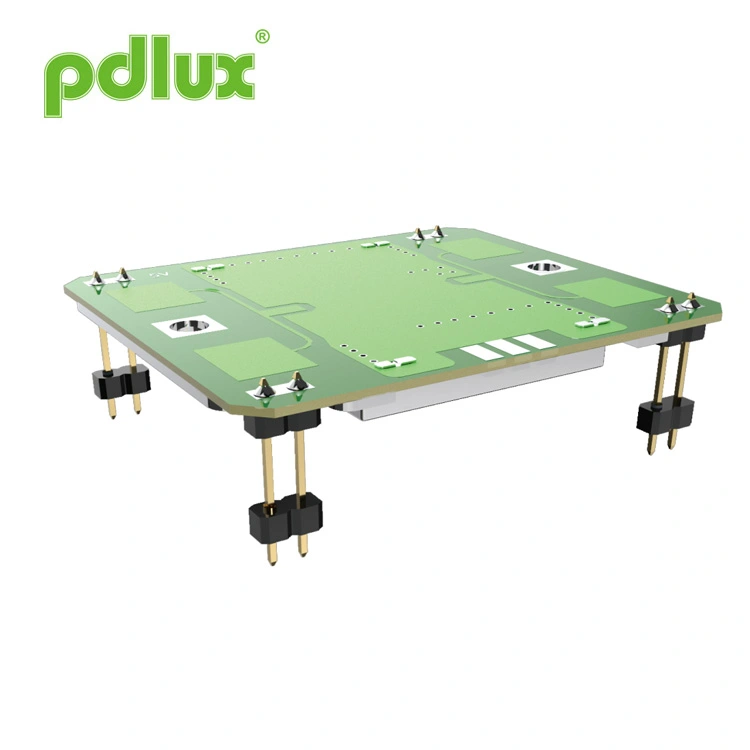

Modulo sensore radar a microonde di sicurezza da 10,587 GHz
Pdlux è un fornitore dedicato di moduli sensore radar a microonde di sicurezza da 10,587 GHz che operano nella banda X (10,525‑10,687 GHz, frequenza personalizzabile per regione). Dotato di antenna patch, DRO, basso consumo di corrente e dimensioni compatte, fornisce rilevamento sia ad angolo ampio (piano H) che ad angolo stretto (piano E) per un montaggio flessibile. Il consumo energetico può essere ulteriormente ridotto tramite la modalità PWM. Conforme alla direttiva RoHS, è adatto per sistemi di sicurezza, porte automatiche, illuminazione di movimento, IoT e sensori di velocità.
Modello:PD-V9H
Invia richiesta
PD-V9H
- Impostazione della frequenza: 10,587 GHz ± 10 M
- Inclusa antenna patch
- DRO: Risonatore Dielettrico Oscillato
- Basso consumo di corrente CC

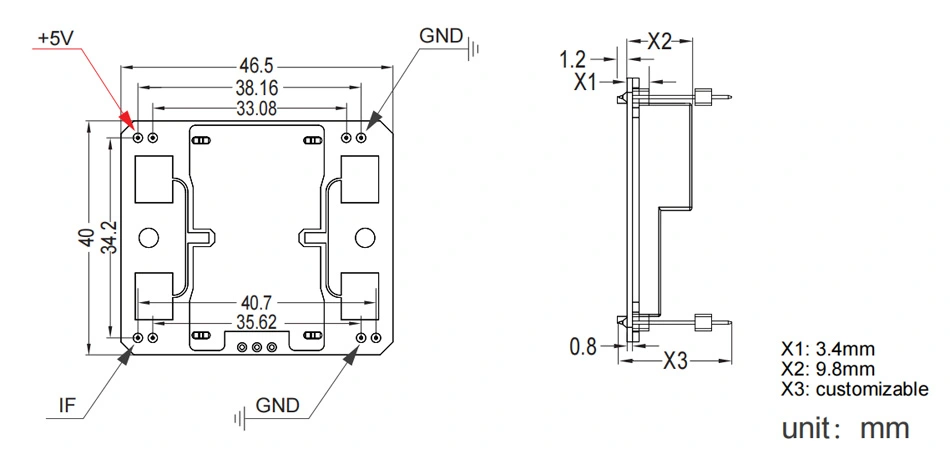

- Dimensioni ridotte
- Conformità RoHS
| Articolo | Specifiche | |
| Impostazione della frequenza | 10,587GHz±10M | |
| Condizione | Ta = +25 C, Vin = +5 V CC | |
| Tensione operativa | +5,0 ± 0,5 VCC | |
| Corrente operativa | <32 mA tipico. | |
| Potenza in uscita | 20 mW (13 dBm) E.I.R.P. tip. | |
| Stabilità della frequenza | ±5 MHzmassimo. (Ta: da -30 a +55 C) | |
| Sensibilità alla perdita di rendimento | -90 dBc tipico. | |
| Seconda Emissione Armonica | Gamma -40 dBm | |

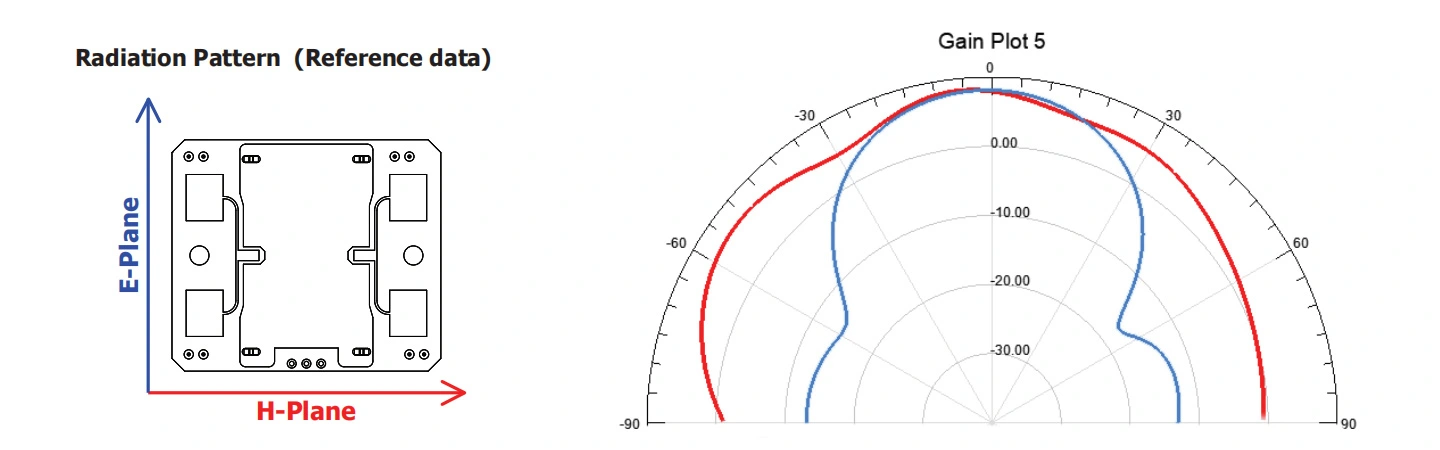

| Ampiezza del fascio dell'antenna (-3 dB) | E-aereo | 36 gradi nom. (L'angolo completo teorico di 72 gradi) |
| Piano H | 72 gradi nom. (L'angolo completo teorico di 144 gradi) | |
| Interfaccia RF | Antenna patch | |
| Intervallo di temperatura | Da -30 a +55 C (ambito di utilizzo standard), da -40 a +80 C (intervallo di utilizzo massimo) | |
| Regolamento per la conformità | -30 ET 300 440 | |
Il sensore di luminosità della serie PD-V9 funziona nella banda X. La frequenza operativa è compresa nell'intervallo di frequenza da 10,525 GHz a
10,687 GHz. Gli utenti devono effettuare acquisti in base alla personalizzazione in base alle normative sulla frequenza del paese in cui si trova
situato. Ad esempio, 10,525 GHz, 10,587 GHz, 10,687 GHz. I sensori della serie PD-V9 sono ampiamente utilizzati nella sicurezza e nella sorveglianza
prodotti applicativi, sensori per porte automatiche, luci di rilevamento mobili, sensori IoT, sensori di velocità e vari sensori mobili
prodotti.
Il sensore dispone del rilevamento dell'angolo ampio H-Plane e del rilevamento dell'angolo piccolo Eplan. Gli utenti possono fissare il sensore a diverse angolazioni
necessari durante l'uso. poiché se gli utenti desiderano che la corrente di lavoro del sensore sia la più piccola possibile, è possibile impostare la modalità di alimentazione
del sensore in modalità PWM (ciclo di lavoro), che può ridurre efficacemente la corrente di lavoro.
Quando gli utenti riscontrano i seguenti problemi durante l'utilizzo o la sostituzione diretta del sensore originale.
1. Primo utilizzo:
Quando si utilizza il sensore della serie PD-V9 per la prima volta e si riscontra una sensibilità elevata o insufficiente, è necessario farlo
controllare innanzitutto lo stato di impostazione del guadagno del circuito di amplificazione. E se il metodo di calcolo utilizzato dall'MCU per elaborare i segnali
è appropriato. In generale è facile trovare una soluzione.
2. Possibili problemi che potrebbero sorgere durante la sostituzione diretta dei sensori utilizzati in precedenza:
Quando si sostituiscono direttamente i sensori utilizzati in precedenza, potrebbero verificarsi anche problemi di alta e bassa sensibilità, che possono essere
facilmente risolvibile. È sufficiente aumentare semplicemente il circuito di amplificazione o diminuire il guadagno del circuito di amplificazione. Non ce n'è bisogno
considerare l'algoritmo di elaborazione del segnale dell'MCU.
Aiuto di cui i principianti potrebbero aver bisogno quando utilizzano:
Se riscontri difficoltà durante l'utilizzo dei sensori della serie PD-V9 e hai bisogno di assistenza. Puoi contattarci tramite e-mail. In generale le risposte si possono ottenere.
Introduzione al prodotto:
La presentazione del prodotto potrà essere modificata e migliorata da PDLUX in qualsiasi momento ove necessario. Non necessariamente tutti verranno avvisati in modo tempestivo.
