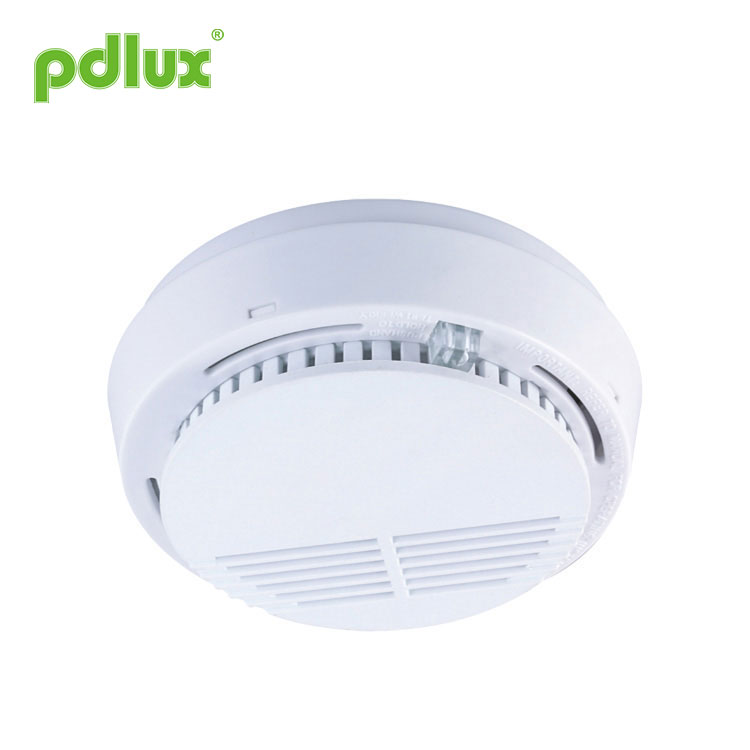

Rilevatore di fumo alimentato a batteria da 9 V

Istruzioni per il rilevatore di fumo PD-SO508A/508B

Riepilogo

Si tratta di un rilevatore di fumo fotoelettrico, conforme allo standard ISO/DIS 12239. Ha molti effetti nel rilevare il fumo.
Importanza! leggere attentamente il manuale e conservarlo. Il manuale include informazioni importanti relative al suo funzionamento. Per garantire la tua sicurezza, dovresti installare almeno un allarme in ogni stanza, non aprire facilmente l'allarme per evitare effetti negativi.

Specifiche

Fonte di alimentazione: CC 9 V
Corrente statica: <6,5uA
Corrente di allarme: 10 mA
Volume dell'allarme: >85 dB (3 m)
Allarme di bassa tensione: 6,5 V ~ 7,5 V
Temperatura di funzionamento: -5℃~+40℃
Umidità di lavoro: <93%RH

Il posto adatto per l'installazione

1. Nella camera da letto e nel corridoio è necessario installarne uno almeno in ogni camera da letto.
2. In cima alle scale, perché dov'è la via di fuga.
3. Faresti meglio a installare l'allarme in ogni compartimento di ogni piano, compresi soffitta e seminterrato.
4. Installarne uno accanto all'apparecchio elettronico.
5. Installalo al centro del soffitto, perché il fumo si diffonde sempre verso l'alto.
6. Se non è possibile installarlo al centro, deve essere installato anche a oltre 10 cm di distanza dal muro (vedi diagramma 1)
7. Se lo si installa a parete, dovrebbe essere ad almeno 10~30,5 cm di distanza dal soffitto (vedere diagramma 2).
8. Quando la lunghezza della stanza supera i 9 metri, è necessario installare più di un allarme.
9. Nella stanza con tetto obliquo (schema 2) l'allarme dovrebbe trovarsi a una distanza inferiore a 0,9 m dalla parte superiore.
10. Nelle case mobili, l'allarme deve trovarsi a 10~30,5 cm di distanza dal soffitto, poiché questo tipo di casa non ha uno strato isolante.

Il luogo non è adatto all'installazione

1. Dove c'è combustione, ad esempio in una cucina non ventilata, in un fienile o in un caminetto, ecc.
2. Vicino al ventilatore.
3. In un luogo umido, l'allarme deve trovarsi ad almeno 3 metri di distanza dal getto del bagno o dalla lavatrice.
4. Dove la temperatura ambiente è inferiore a 4 ℃ o superiore a 38 ℃, ad esempio una soffitta esterna non rifinita.
5. Nel luogo disordinato e sporco, dovresti assicurarti che la stanza del bucato sia pulita, quindi puoi installare l'allarme.
6. In un luogo molto ventilato il fumo si diffonderà completamente.
7. In caso di inceppamenti, non bloccare la finestra di rilevamento.
8. A una distanza superiore a 305 mm dalla lampada a incandescenza o a fluorescenza, il rumore dell'apparecchio elettronico causerà un falso allarme.
9. Nell'angolo morto dell'aria, come l'angolo del soffitto nel diagramma1
10. Nella sala riunioni per fumatori, poiché il fumo può facilmente causare allarme.

Installazione

1. Premi il sottocoppa e ruotalo in senso antiorario per separarlo dal corpo dell'allarme.
2. Posizionare il sottoscocca nella posizione di installazione selezionata e utilizzare una matita per tracciare il segno del foro lungo il foro di installazione sul sottoscocca.
3. Utilizzare un trapano elettrico con punta da 6,5 ​​mm per praticare due fori di installazione (φ6,5, profondità 35 mm) sul segno.
4. Inserisci il dilatante in plastica nei fori di installazione, fissa il sottoscocca sul foro di installazione con una vite 3x30 con guarnizione e stringi le viti.
5. Fissare la batteria a cascata da 9 V.
6. Fai in modo che i fori sull'allarme siano rivolti verso il rigonfiamento sul sottoscocca, premi il corpo dell'allarme sul sottoscocca e ruota in senso orario.
7. Quando è necessario rimuoverlo per sostituire la batteria, basta premere l'allarme e ruotare il corpo dell'allarme in senso antiorario.

Test

1. Effettuare il test almeno una volta alla settimana. Premi continuamente il pulsante, l'allarme emetterà un suono a intervalli simile a "Bi-Bi-Bi-", che indica che l'allarme è normale.
2. Se non funziona come sopra quando ripeti il ​​test, smontalo e non smontarlo da solo, dovresti riportarlo al franchisor per la gestione.
3. Non testarlo con il fuoco.
4. L'indicatore lampeggia una volta ogni 30 secondi; quando è in allarme, lampeggia una volta ogni secondo.
5. Dopo che il suo funzionamento è normale, quando la batteria raggiunge il limite di tempo di utilizzo, emetterà un suono basso (un rapido suono "Bi") per avvisarti di sostituire la batteria.
6. Poco fumo non causerà allarme; la spia probabilmente lampeggerà più velocemente, ma il prodotto non emetterà un allarme, quindi può prevenire falsi allarmi. Solo quando il fumo continuo raggiunge il valore di allarme, circa 10~15 secondi dopo dopo che il fumo è entrato lentamente nell'allarme, questo suonerà. Non dimenticare di ventilare la cucina durante la cottura.
7. Quando viene indotto dal fumo di sigaretta che passa accidentalmente, l'allarme fumo smetterà di emettere l'allarme dopo che il fumo se ne sarà andato. Per favore, mettiti il ​​cuore in pace, se vuoi fermare il suono del cicalino, puoi soffiare aria nel rilevatore di fumo per far uscire il fumo in allarme con la corrente d'aria e smettere di allarmare.

Manutenzione regolare
1. Provalo almeno una volta alla settimana.
2. Pulirlo almeno una volta al mese, utilizzare l'aspirapolvere per aspirare la polvere.
3. Non pulirlo con acqua o detergenti che potrebbero distruggere il rilevatore di fumo.
4. Sostituisci la batteria: se il rilevatore di fumo emette regolarmente un suono a intervalli di diversi minuti, ciò indica che la batteria è quasi scarica ed è necessario sostituirla. Fissa la batteria in base al segno sulla scatola della batteria, il tipo di batteria può essere il seguente:
Tipo carbonio e zinco: OGNI GIORNO 216 O 2122; GOLDPEAK 1604P O 1604S
Batteria alcalina: OGNI GIORNO 522 DURACELL MN1604 MX1604; GOLDPEAK 1604A
Batteria al litio: ULTRALIFE U9VL
5. Quando controlli regolarmente, dovresti risparmiare energia il più possibile, perché il consumo energetico dell'allarme è molto,

Limitazione
1. Può solo dirci che si verificherà un incendio in modo che tu possa affrontarlo in tempo e avere più tempo per evitare grandi perdite.
2. Non è assolutamente sicuro, perché non può assolutamente allarmare, quando appare del fumo, se c'è un ostacolo che ostruisce il fumo o il fumo viene rimosso dalla corrente d'aria, il fumo non può raggiungere l'allarme fumo.
3. Non è un estintore e inoltre non può indurre il fuoco, è necessario disporre dei dispositivi antincendio per aiutare.

Cosa fare in caso di incendio
1. Chiamare l'ufficio antincendio.
2. Non farti prendere dal panico, mantieni la calma. Percorri il percorso pianificato in anticipo e parti il ​​più velocemente possibile, non perdere molto tempo a prendere le cose.
3. Senti se la porta è calda o meno. Se fa caldo, non aprire la porta; in caso contrario, dovresti anche impedire che la fiamma si accenda e puoi scegliere un altro percorso per fuggire.
4. Copri bocca e naso con un asciugamano bagnato, non inalare il fumo.
5. Dopo la fuga, riunirsi nel luogo indicato e assicurarsi che la persona non sia ferita o morta.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
