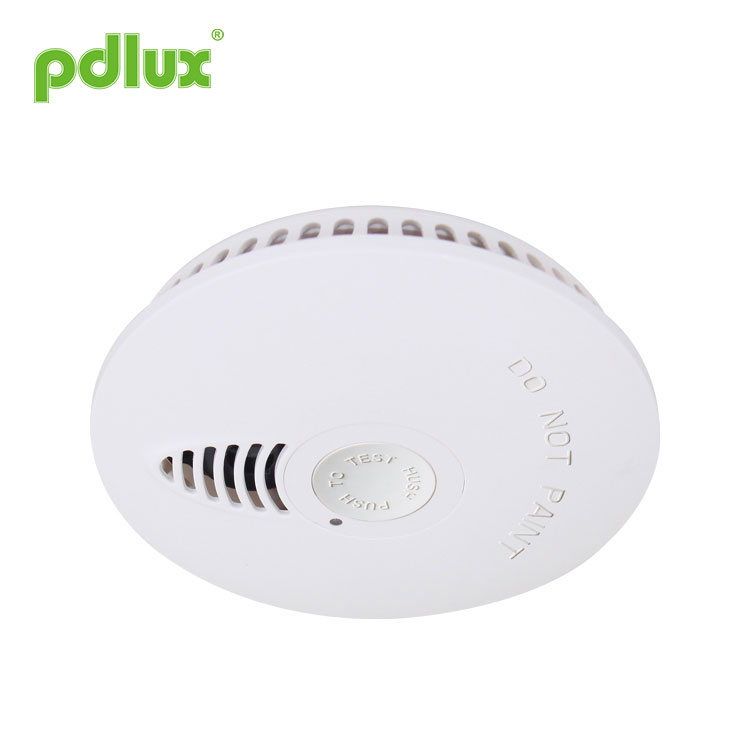

EN14604 Rilevatore di fumo

EN14604 Rilevatore di fumo

EN14604 Rilevatore di fumo size

Sommario

EN14604 Rilevatore di fumo is a digital low-power smoke alarm, product design follows the EU EN14604 standard, the use of high-performance chip as a stand-alone photoelectric smoke fire alarm MCU, digital signal processing makes the alarm detection more Accurate, better product sensitivity consistency, MCU built-in FLASH memory, store the detector's factory parameters, maintenance information, to achieve a strong self-diagnostic testing, circuit failure, sensor failure, battery voltage and other parameters of the detection and diagnosis. At the same time, adaptive compensation function will be based on ambient temperature, external factors such as changes in the conditions of fire sensitivity compensation to the appropriate range, enhanced product stability. The average standby current of the product is less than 3uA standby power consumption, working time up to 10 years.

Specifications of EN14604 Rilevatore di fumo

Fonte di alimentazione: DC3V
Specifiche della batteria: CR123A
Durata della batteria: 10 anni
Corrente statica: ≤3uA
Corrente di allarme: <30mA
Allarme di bassa tensione: 2,7 V ± 0,05 V
Sonorità allarme: >85 db (3m)
Temperatura di lavoro: 0°C~40°C
Umidità di lavoro: 10%-95%RH

Funzione

(1) Quando l'alimentazione è accesa, il segnale acustico del cicalino indica il successo dell'accensione.
(2) Quando la batteria entra in bassa tensione, luce di sincronizzazione LED a mezzo segnale acustico.
(3) Nell'allarme antifumo, premere il pulsante per 3 secondi, l'allarme emetterà un segnale acustico e tre volte, lo stesso suono dell'allarme fumo.
(4) When EN14604 Rilevatore di fumo, press the button to enter the mute mode, the buzzer is muted, the LED will continue the light alarm when there is smoke, the mute time is 10 minutes, when mute, press the button is invalid.

Where to install EN14604 Rilevatore di fumos

1, In ogni camera da letto separata al di fuori del corridoio ne è stata installata una, mostrata nella Figura 1;
2, In una casa plurifamiliare o condominio su ogni piano per installarne uno, mostrato in Figura 2;

3, uno per ogni camera da letto;
4, se la lunghezza del corridoio della camera da letto è superiore a 40 piedi (12 metri), entrambe le estremità del corridoio sono dotate di allarme;
5. Mettine uno nella camera da letto semichiusa o completamente chiusa perché il fumo sarà bloccato dalla porta chiusa. Se la porta è chiusa, il suono dell'allarme nel corridoio chiama il risvegliato addormentato;
6, in fondo alle scale del seminterrato per installare l'allarme;
7, Al primo piano in cima al secondo piano delle scale per installare l'allarme;
8, l'altro in soggiorno, cucina, soffitta e ripostiglio per installare allarme;
9, prova ad allarmare vicino al centro del soffitto, se questo non è pratico, la distanza dalla parete o dall'angolo del soffitto non può essere inferiore a 20 pollici (50 cm), come mostrato nella Figura 3;
10, Se il tetto è obliquo o tagliente, la posizione di installazione dalla parte superiore del punto più alto non può essere inferiore a 3 piedi (0,9 m), come mostrato nella Figura 4.

Where not to install EN14604 Rilevatore di fumos

Possono verificarsi falsi positivi quando i rilevatori di fumo sono installati dove non funzionano correttamente. Per evitare falsi allarmi, non installare il prodotto nei seguenti luoghi:
1, luoghi in fiamme come cucina non ventilata, garage, ecc .;
2, Do not install EN14604 Rilevatore di fumo less than 20 feet (6 meters) away from the burning place, like the kitchen, if the distance of 20 feet is not possible, as in moving Room, but also have to keep away from burning things, in order to prevent false positives, in these places should maintain good ventilation;
3, Zone umide o umide: o vicino a un bagno con doccia;
4, ambiente inferiore a 4 ℃ o superiore a 38 â„, come soppalco completato all'aperto, non edificato;
5, posto sporco, la lavanderia deve assicurare che l'allarme misura quadrato pulito;
6, la ventilazione è eccellente, diffonderà completamente il fumo;
7, i vicoli ciechi dell'aria, come il tetto della rampa, o l'angolo tra il soffitto e il muro, l'aria morta impedirà al fumo di raggiungere il rilevatore;
8, con l'accesso degli insetti volanti ai luoghi, gli insetti entreranno nella finestra del sensore portando a falsi allarmi;
9, In ​​prossimità di una lampada fluorescente, il "rumore" elettronico della lampada fluorescente causerà un falso positivo e il rilevatore sarà installato ad almeno 5 piedi (1,5 metri) da queste lampade.

Avvertimento: Do not stop EN14604 Rilevatore di fumo by removing the battery. Open the
finestra vicino al rilevatore o alla ventola per fumare, quando il fumo è esaurito, l'allarme si fermerà automaticamente, se ancora allarme, secondo le istruzioni per pulire il metodo di prova del rilevatore.
Avvertimento: Non chiudere l'allarme quando si verifica l'allarme, l'allarme è rumoroso per evitare il panico.
Avvertimento: Il rilevatore di fumo e la batteria devono essere lontani da fonti di calore e acqua dirette.

Test EN14604 Rilevatore di fumo

Test periodico: premere il pulsante di test per tre secondi per inviare tre segnali acustici di allarme, allarme normale. Questo è l'unico modo per garantire che il prodotto funzioni correttamente. Se il test non è normale, dovrebbe essere riparato o sostituito immediatamente.

Avvertimento:Non testare il rilevatore con una fiamma libera. Ciò può danneggiare il rilevatore e causare danni alla tua casa. L'interruttore tattile integrato verifica accuratamente tutte le funzioni del rilevatore. Questo è l'unico modo corretto per testare il rilevatore.
Avvertimento: Il rilevatore potrebbe rilevare il fumo o la combustione di particelle nell'aria quando il rilevatore non emette un allarme durante il test del rilevatore.
Nel determinare che l'allarme può essere un avviso di situazione grave, dovrebbe attirare immediatamente l'attenzione:

• The EN14604 Rilevatore di fumo may be due to some other nasty situation. Such as smoke or dirty stoves in the kitchen, sometimes called "friendly fireworks" will cause alarm alarms. In this case, open the window or the fan will smoke or dust. As long as the air clean the alarm will be automatically stopped.
• Se l'allarme emette un "beep" basso ogni mezzo minuto, indicando che la batteria è scarica, sostituire immediatamente il prodotto.

Installazione

Install EN14604 Rilevatore di fumo on the ceiling as follows:
1, tenere premuta la rotazione della base in senso antiorario (Figura 5);
2, secondo la base nella posizione di installazione, con una matita nella base dei due fori per fare il segno di perforazione del foro di installazione (Figura 6);
3, togliere la base;
4, Con un trapano con un trapano da 6,5 ​​mm nel segno in corrispondenza dei due fori di montaggio (Figura 7), il corpo di espansione in plastica nel foro (Figura 8). Posizionare il prodotto in un luogo privo di polvere durante la perforazione del foro di montaggio;
5, avvitare la base fissata al soffitto (Figura 9);
6, rimuovere la batteria, strappare la pellicola di imballaggio isolante della batteria e quindi inserire correttamente la batteria;
7, Allineare il coperchio del buco della serratura con il blocco sulla base e serrare il corpo principale dell'allarme in senso orario sul coperchio inferiore (Figura 10).
Nota:Quando la batteria viene accesa per la prima volta, viene emesso un segnale acustico, il che significa che la batteria è collegata correttamente. Premere il pulsante di prova per tre secondi per inviare tre gocce di suono di allarme. L'allarme è forte e ritmico, indicando che il prodotto funziona correttamente.
Nota: Before installing EN14604 Rilevatore di fumo, be sure to tear the battery insulation plastic sheet, to ensure that the product work properly.

Manutenzione ordinaria

Per garantire il normale funzionamento del rilevatore, il rilevatore deve essere testato settimanalmente. Fare riferimento alla sezione "Test del rilevatore di fumo";
1. Replace EN14604 Rilevatore di fumo as soon as the detector beeps every half minute. Low voltage alarm sounds for at least 30 days;
2. Pulire almeno una volta all'anno: aprire il coperchio e rimuovere lentamente la polvere dalla finestra di rilevamento del rilevatore. Usa una spazzola morbida per pulire. Assicurarsi di pulire accuratamente la polvere, specialmente all'apertura della finestra di rilevamento. Ritestare il rilevatore per assicurarsi che la batteria funzioni correttamente. Controllare il pulsante di prova all'interno dell'ostruzione.
