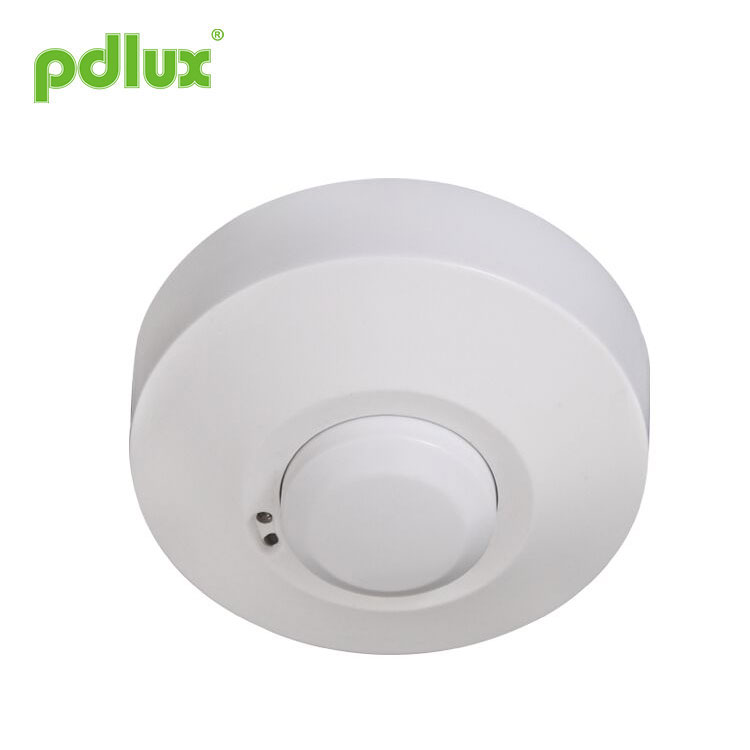

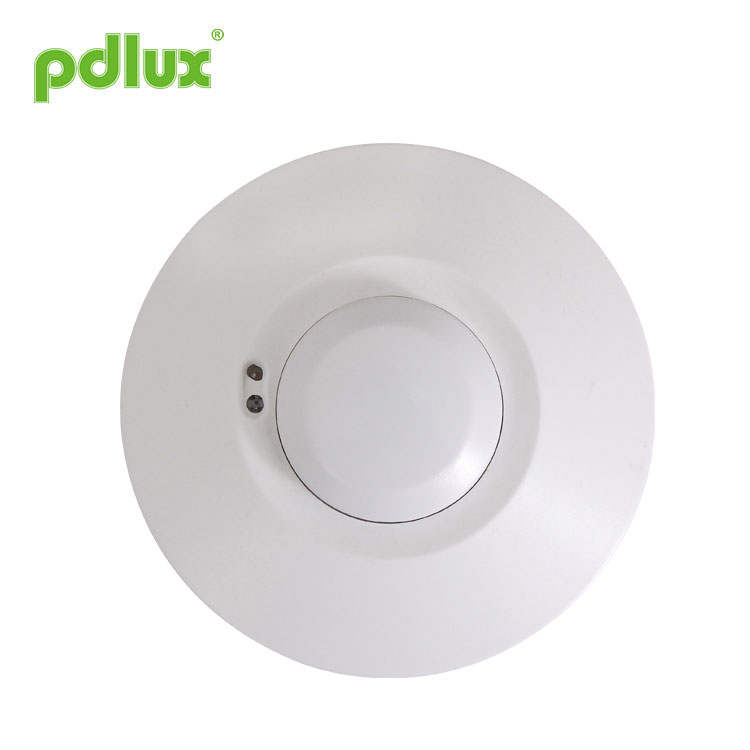

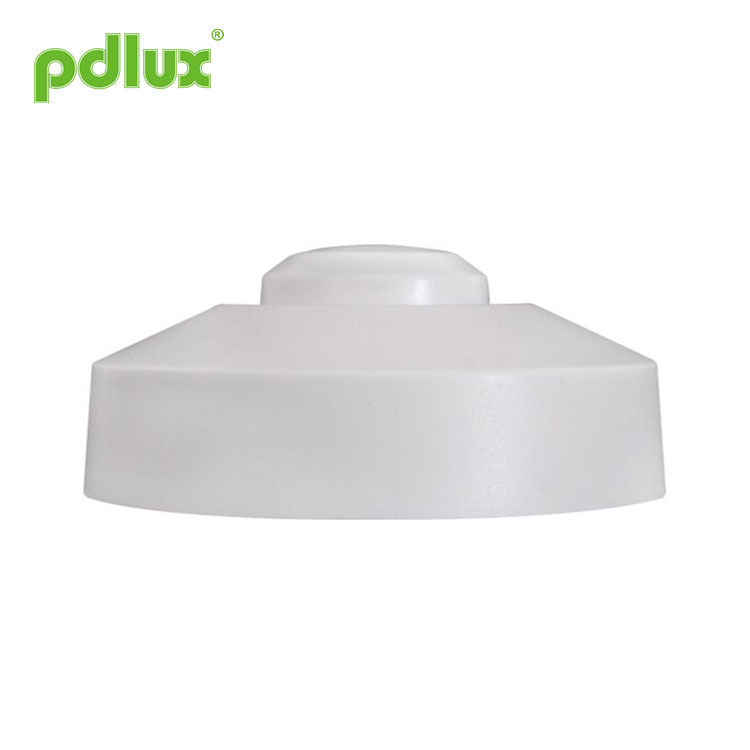

Rilevatore di movimento con sensore a microonde rotondo
Il rilevatore di movimento con sensore a microonde rotondo funziona secondo l'effetto doppler a microonde, può essere
ampiamente utilizzato come interruttore di controllo automatico, sistema di sicurezza e sistema di controllo video automatico di ATM, ecc
così come altre aree di controllo automatico dell'induzione. Il metodo di rilevamento presenta i seguenti vantaggi rispetto a
altri come segue: 1. Rilevamento senza contatto, 2. Adatto ad ambienti difficili, immune a temperatura, umidità,
rumore, aria, polvere, luce... 3. Capacità di interferenza RF, 4. Potenza di trasmissione solo 0,2 mW, non danneggerà l'essere umano
corpo. Installazione semplice + cablaggio facile. Utilizziamo un integratore di microelaborazione appropriato, non solo per l'alta
sensibilità e un'ampia gamma di rilevamento e, in caso di lavoro molto affidabile, il tasso di errore è estremamente basso e può essere stabile
lavorando sull'intervallo di temperatura: - 15 ~ + 70 gradi Celsius.
Invia richiesta
Puoi essere certo di acquistare un rilevatore di movimento con sensore a microonde rotondo dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controlla accuratamente il relè da attivare nel punto zero dell'onda sinusoidale, in modo che ciascun carico sia acceso. Nel punto zero dell'onda sinusoidale, viene evitato il problema della corrente di spunto causato dalla modalità di controllo convenzionale quando l'alta tensione dell'onda sinusoidale è attivata, in particolare il grande relè di danno corrente generato dal condensatore di grande capacità sotto l'impatto dell'alta tensione sotto il carico.
A causa della diversificazione dei carichi elettrici attuali, in particolare le lampade a LED, le lampade a risparmio energetico e le lampade fluorescenti dispongono tutte di condensatori con capacità diverse. Questo è un disastro per i relè. A volte una lampada LED da 50 W può generare sovracorrenti da 80 a 120 A.
Il relè ordinario da 10 A può sopportare solo 3 volte la corrente di spunto ed è probabile che il relè si rompa nel giro di pochi giorni o più volte. Questo è il motivo per cui il sensore convenzionale sul mercato ha una durata breve e una corrente di carico ridotta.
Per superare questo problema, questo prodotto adotta un calcolo avanzato di precisione digitale per accendere il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco di carico, migliorando notevolmente la capacità di carico e prolungando la durata del prodotto.
L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia media e alta. Sebbene il costo sia maggiore rispetto alla versione convenzionale, l'affidabilità e la durata del prodotto aumentano notevolmente. Questo prodotto equivale a scegliere la tranquillità e a scegliere la sicurezza.
NOTA:
|
L'uscita ad alta frequenza di questo sensore è <0,2 mW, questo è solo uno 5000 della potenza di trasmissione di un telefono cellulare o della potenza di un forno a microonde. |
|
Specifiche
|
Fonte di potere: |
220-240VAC 50/60Hz |
|
Potenza di trasmissione: |
<0,2 mW |
|
Carico nominale: |
1200W. qualsiasi carico |
|
Sede di installazione: |
per interni, montaggio a soffitto |
|
Angolo di rilevamento: |
360° |
|
Intervallo di rilevamento (22 ℃): |
1-8 m (raggio) (regolabile) |
|
Impostazioni orario: |
Da 8 secondi a 12 minuti (regolabile) |
|
Controllo della luce: |
2~2000LUX (regolabile) |
|
Temperatura di lavoro: |
-15°C~+70°C |
|
Sistema HF: |
Onda elettrica CW da 5,8 GHz, banda ISM |
Informazioni sul sensore
Installazione
1. Si prega di tenerlo lontano dalla portata dei bambini.
2. Evitare il fuoco/le alte temperature/i luoghi umidi per l'installazione.
3. Si prega di confermare quando si spegne l'accesso al cavo di alimentazione.
1．Rimuovere il coperchio superiore ruotandolo in senso antiorario (vedi fig.1), quindi serrare le due viti che fissano il coperchio centrale (vedi fig.2);
2．Tenere la base contro il soffitto e segnare i fori (vedi fig.3), prestando attenzione a qualsiasi cablaggio esistente nel soffitto;
3． Praticare i fori, inserire i tasselli (diametro 6 mm) (vedi fig.4);
4．Inserire il cavo di alimentazione e il cavo di carico attraverso i fori della base (vedere fig.5);
5．Avvitare la base in posizione (vedi fig.6);
6．Collegare l'alimentazione di rete e il cavo di carico al terminale di connessione in base al contrassegno del cavo di connessione.
7．Chiudere il coperchio centrale (vedi fig.6) e regolare la manopola sull'impostazione;
8．Montare il paralume in vetro e ruotarlo in senso orario(vedi fig.6).

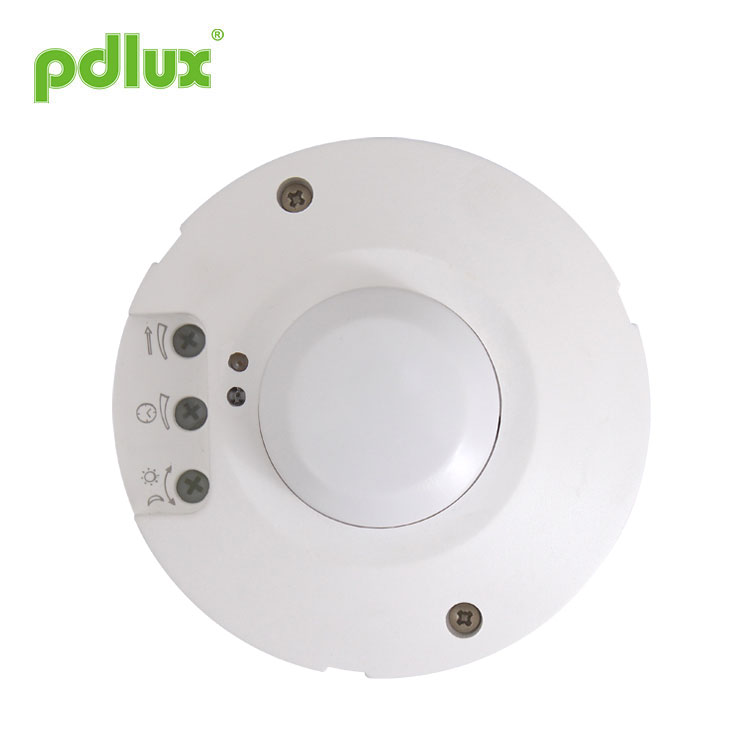

Manopola di controllo
|
Impostazione del campo di rilevamento (sensibilità) |
Campo di rilevamento è il termine usato per descrivere i raggi più o meno circolari zona di rilevamento prodotta sul terreno dopo aver montato il sensore luminoso in altezza di 2,5 m, ruotare il controllo di rilevamento completamente in senso antiorario per selezionare il rilevamento minimo portata (raggio di circa 1 m) e completamente in senso orario per selezionare la portata di rilevamento massima (circa 8 m di raggio). |
|
|
NOTA: il raggio di rilevamento sopra indicato viene guadagnato nel caso di una persona che si trova nel mezzo 1,6 m~1,7 m di altezza con figura centrale e si muove a una velocità di 1,0~1,5 m/sec.se la persona la statura, la figura e la velocità di movimento cambiano, anche il campo di rilevamento cambierà.
posizione desiderata, non regolare la sensibilità al massimo per evitare il il prodotto non funziona normalmente a causa di un movimento errato. A causa della sensibilità è troppo alto rileva facilmente il movimento sbagliato causato dal vento che soffia foglie e tende, piccoli animali e movimenti errati dovuti all'interferenza della rete elettrica e dei componenti elettrici attrezzatura. Tutti coloro che dicono che il prodotto non funziona normalmente!
in modo appropriato, quindi testarlo. |
||
|
Impostazioni orario |
La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 8 secondi (ruotare completamente in senso antiorario) e un massimo di 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il rilevamento zona e per eseguire il test di copertura. |
|
|
NOTA: dopo lo spegnimento della luce sono necessarie ca. 1 secondo prima che sia possibile per iniziare nuovamente a rilevare il movimento. La luce si accenderà solo entro risposta al movimento una volta trascorso questo periodo. |
||
|
Impostazione del controllo della luce |
La soglia di risposta alla luce scelta può essere infinitamente da ca. 2-2000lux. Ruotarlo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 2 lux. Ruotarlo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. TLa manopola deve essere ruotata completamente in senso orario durante la regolazione del rilevamento zona ed eseguendo il test di copertura alla luce del giorno. |
|
|
Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo è perché i tre pulsanti funzionali erano collegati ai componenti direttamente, c'è un piccolo tappo in ciascuno dei tre componenti, quando regoli i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il tappo e portare alla rotazione continua a 360°. La regolazione il limite di portata è 270°, si prega di prestare attenzione a questo. |
||
Risoluzione dei problemi
|
Malfunzionamento |
Causa |
Rimedio |
|
Il carico non funzionerà |
È stata selezionata un'impostazione errata del controllo della luce |
Regolare l'impostazione |
|
carico difettoso |
Cambia carico |
|
|
interruttore di rete su OFF |
Accendere |
|
|
Il carico funziona sempre |
Il carico funziona sempre |
Controllare l'impostazione della zona |
|
Il carico funziona senza alcun movimento identificabile
|
il sensore non è montato per il rilevamento movimento in modo affidabile |
Montare saldamente la custodia |
|
il movimento si è verificato, ma non identificato dal sensore (movimento dietro il muro, movimento di un piccolo oggetto in immediato vicinanza della lampada, ecc.) |
Controllare l'impostazione della zona |
|
|
Il carico non funzionerà nonostante movimento |
i movimenti rapidi vengono soppressi per ridurre al minimo il malfunzionamento del la zona impostata è troppo piccola |
Controllare l'impostazione della zona |
Avvertimento!
Si prega di confermare con l'installazione professionale.
Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità
