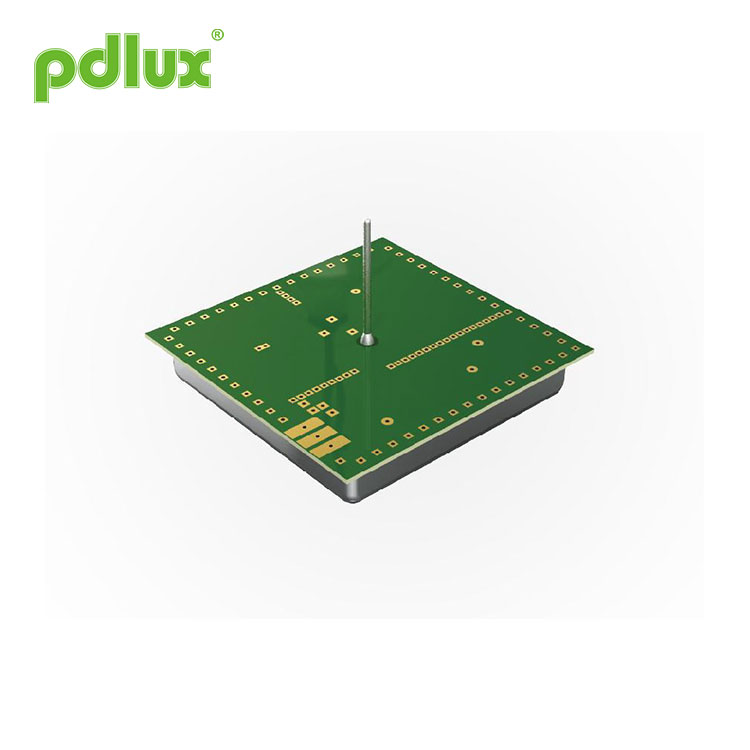

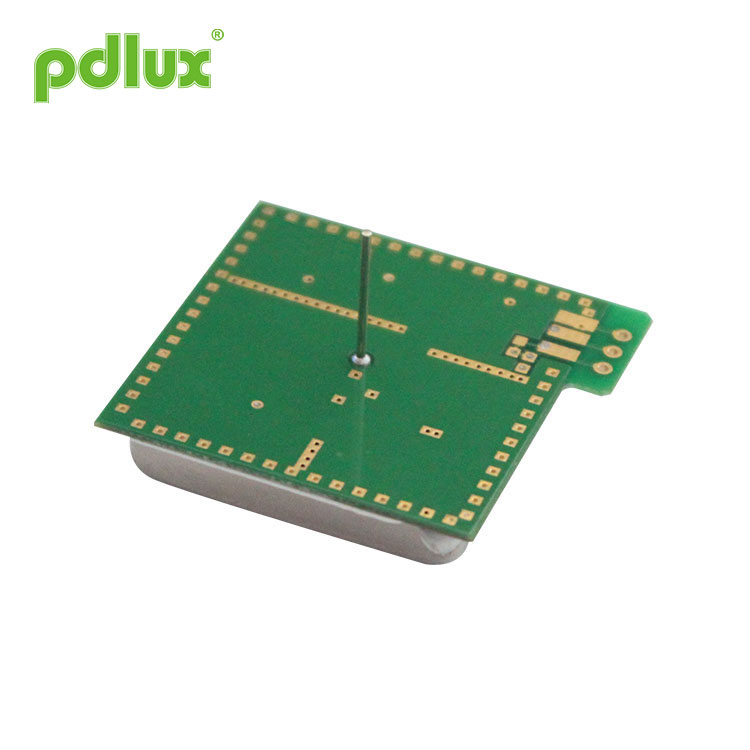

PDLUX PD-V1 Installazione a soffitto Modulo sensore a microonde da 5,8 GHz
PDLUX PD-V1 Installazione a soffitto Il modulo sensore a microonde da 5,8 GHz è un modulo ricetrasmettitore Doppler bi-statico in banda C. È un oscillatore risonatore integrato (CRO). Questo modulo, che utilizza il circuito amplificatore integrato e le uscite dirette segnale di amplificazione, salva il circuito dell'amplificatore esterno, semplifica l'elaborazione del segnale e facilita il collegamento con il controller.
Modello:PDLUX PD-V1
Invia richiesta
PDLUX PD-V1 Installazione a soffitto Modulo sensore a microonde da 5,8 GHz is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 Installazione a soffitto Modulo sensore a microonde da 5,8 GHz is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 Installazione a soffitto Modulo sensore a microonde da 5,8 GHz
â— Interruttore intelligente
â— Bassa potenza wireless in uscita |
Secondo EN 300440-V2.1.1〠EN 62479：2010,direttiva RED-2014/53/UE Secondo FCC Parte 15.249 Secondo EN 62321, direttiva ROHS-2011/65/UE Conforme alla direttiva REACH-1907/2006/ce |
|
Schema del fascio dell'antenna (omnidirezionale)
|
Dimensioni dei prodotti
|
| Parametro | Appunti | min | tipo | Max | Unità | ||||
| Impostazione della frequenza | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Potenza irradiata (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Tempo di assestamento |
|
5 |
|
10 | SM | ||||
| Potenza del segnale ricevuto | 2 | 150 | 200 | 300 | Vp-p | ||||
| Rumore | 3 | 100 | 150 | 200 | mVrms | ||||
| Tensione di alimentazione |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Consumo attuale |
|
18 | 20 | 25 | mA | ||||
| Frequenza di ripetizione degli impulsi | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Larghezza di impulso | 4 | 15 | 50 | 70 | Secondo | ||||
| temperatura di esercizio |
|
-15 | 22 | 75 | ℃ | ||||
| Peso |
|
6.0 | 6.5 | 7.0 | g | ||||
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Note2:The Potenza del segnale ricevuto(RSS) is measured at the total 1 Ways path loss of 36dB.
Nota3: Le tensioni di rumore sono misurate da 10Hz a 100Hz alla porta di uscita, all'interno di una camera anecoica.
Nota 4: funzionamento a impulsi
