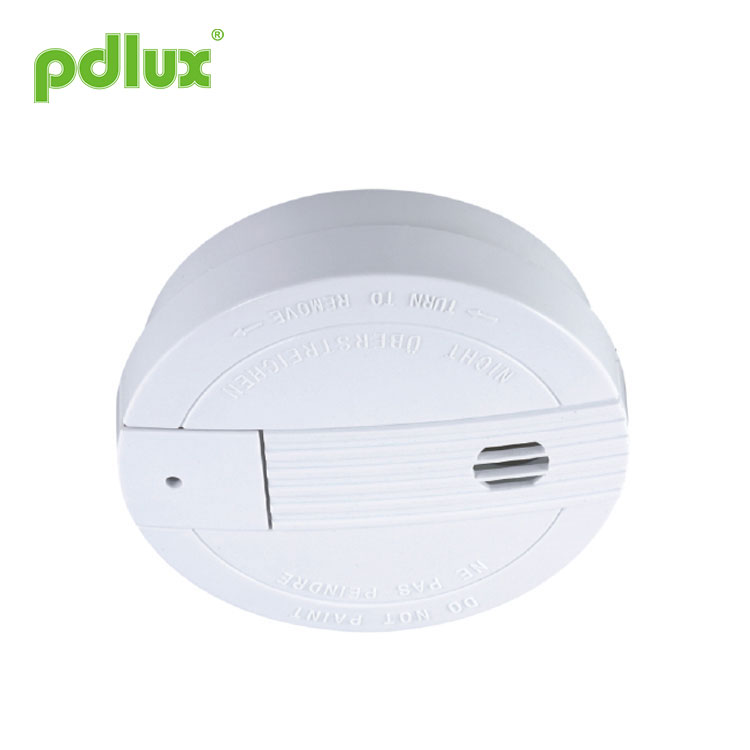

Rilevatore di fumo fotoelettrico

Rilevatore di fumo  Istruzioni PD-SO728-V1

Il rilevatore di fumo fotoelettrico è progettato per rilevare il fumo che entra nella camera del rilevatore. Non rileva gas, calore o fiamme. Questo rilevatore di fumo è progettato per avvisare tempestivamente dello sviluppo di incendi emettendo i suoni di allarme dalla sirena di allarme integrata. Può fornire tempo prezioso a te e alla tua famiglia per fuggire prima che si diffonda un incendio.

Specifiche

Fonte di alimentazione: DC9V

Sonorità allarme: > 85 db (3m)
Corrente statica: <10uA

Allarme di bassa tensione: 7 V±0,5 V
Corrente di allarme: <10 mA

Temperatura di funzionamento: -10°C~50°C

Dove installare il rilevatore di fumo
1.Installare un rilevatore di fumo nel corridoio fuori da ogni zona notte separata, come mostrato nella Figura 1.
2.Installare un rilevatore di fumo su ogni piano di una casa o appartamento a più piani, come mostrato nella Figura 2.
3.Installare un rilevatore di fumo in ogni camera da letto.
4.Installare rilevatori di fumo su entrambe le estremità del corridoio della camera da letto se il corridoio è lungo più di 40 piedi (12 metri).
5.Installa un rilevatore di fumo all'interno di ogni stanza in cui si dorme con la porta parzialmente o completamente chiusa, poiché il fumo potrebbe essere bloccato dalla porta chiusa e un allarme nel corridoio potrebbe non svegliare la persona che dorme se la porta è chiusa.
6.Installare i rilevatori del seminterrato nella parte inferiore della tromba delle scale del seminterrato.
7.Installare i rilevatori del secondo piano in cima alla tromba delle scale dal primo al secondo piano.
8.Installare rilevatori aggiuntivi nel soggiorno, nella sala da pranzo, nel soggiorno, nella soffitta, nei locali di servizio e nei magazzini.
9.Installare i rilevatori di fumo il più vicino possibile al centro del soffitto. Se ciò non è pratico, posiziona il rilevatore sul soffitto, a non meno di 50 cm (20 pollici) da qualsiasi parete o angolo, come mostrato nella Figura 3.
10.Se alcune delle tue stanze hanno soffitti inclinati, a punta o a due falde, prova a montare i rilevatori a 3 piedi (0,9 metri) misurati orizzontalmente dal punto più alto del soffitto, come mostrato nella Figura 4.

Dove non installare il rilevatore di fumo
Gli allarmi fastidiosi si verificano quando i rilevatori di fumo vengono installati in luoghi in cui non funzioneranno correttamente. Per evitare falsi allarmi, non installare rilevatori di fumo nelle seguenti situazioni:
1.Le particelle di combustione sono i sottoprodotti di qualcosa che sta bruciando. Pertanto, all'interno o in prossimità di aree in cui sono presenti particelle di combustione, non installare i rilevatori di fumo per evitare fastidiosi allarmi, come cucine con poche finestre o scarsa ventilazione, garage dove potrebbero essere presenti scarichi di veicoli, vicino a forni, scaldabagni e spazi riscaldatori.
2. Non installare i rilevatori di fumo a meno di 6 metri di distanza dai luoghi in cui sono normalmente presenti particelle di combustione, come le cucine. Se una distanza di 20 piedi non è possibile, ad es. in una casa mobile, prova a installare il rilevatore il più lontano possibile dalle particelle di combustione. Per evitare falsi allarmi, garantire una buona ventilazione in tali luoghi.
3.In zone umide o molto umide o in prossimità di bagni con docce. L'umidità nell'aria umida può entrare nella camera di rilevamento, quindi trasformarsi in goccioline durante il raffreddamento, il che può causare allarmi fastidiosi. Installa i rilevatori di fumo ad almeno 3 metri di distanza dai bagni.
4.In aree molto fredde o molto calde, compresi edifici non riscaldati o stanze all'aperto. Se la temperatura supera o scende al di sotto dell'intervallo operativo del rilevatore di fumo, questo non funzionerà correttamente. L'intervallo di temperatura del rilevatore di fumo va da 40 °F a 100 °F (da 4 °C a 38 °C).
5.In aree molto polverose o sporche, sporco e polvere possono accumularsi sulla camera di rilevamento del rilevatore, rendendolo eccessivamente sensibile.

Inoltre, polvere o sporco possono bloccare le aperture della camera di rilevamento e impedire al rilevatore di rilevare il fumo.
6.In prossimità di prese d'aria fresca o aree molto piene di spifferi come condizionatori, riscaldatori o ventilatori, prese d'aria fresca e correnti d'aria possono allontanare il fumo dai rilevatori di fumo.
7. Gli spazi d'aria morta si trovano spesso nella parte superiore di un tetto a punta o negli angoli tra soffitti e pareti. L'aria morta potrebbe impedire al fumo di raggiungere un rilevatore.
8.In aree infestate da insetti. Se gli insetti entrano nella camera di rilevamento del rilevatore, possono causare un fastidioso allarme. Laddove i bug sono un problema, eliminali prima di installare un rilevatore.
9.In prossimità di luci fluorescenti, il “rumore” elettrico prodotto dalle luci fluorescenti può causare allarmi fastidiosi. Installa i rilevatori di fumo ad almeno 1,5 metri da tali luci.
AVVERTENZA: non rimuovere mai le batterie per interrompere un allarme fastidioso. Apri una finestra o ventila l'aria intorno al rilevatore per eliminare il fumo. L'allarme si spegnerà automaticamente quando il fumo sarà scomparso. Se i fastidiosi allarmi persistono, provare a pulire il rilevatore come descritto nel presente Manuale dell'utente.
AVVERTENZA: non avvicinarsi al rilevatore quando l'allarme suona. L'allarme è forte per svegliarti in caso di emergenza. Un'eccessiva esposizione al clacson a distanza ravvicinata può essere dannosa per l'udito.

Installazione del rilevatore di fumo

I rilevatori di fumo devono essere montati sul soffitto. Seguire questi passaggi per installare il rilevatore di fumo:

1. Nel punto in cui installerai il rilevatore, traccia una linea orizzontale lunga sei pollici.
2. Rimuovi la staffa di montaggio dall'unità ruotandola in senso antiorario.

3. Posiziona la staffa in modo che le due fessure dei fori più lunghe siano allineate sulla linea. In ciascuna delle fessure del buco della serratura, traccia un segno per individuare una spina di montaggio e una vite.
4. Rimuovere la staffa.
5. Utilizzando una punta da trapano da 5 mm (3/16 di pollice), pratica due fori in corrispondenza dei segni e inserisci i tasselli in plastica. Metti il ​​rilevatore lontano dalla polvere di gesso quando esegui i fori per il montaggio.
6. Utilizzando le due viti e i tasselli in plastica (tutti forniti), fissa la staffa al soffitto.
7. Aprire il coperchio della batteria e installare la batteria.
8. Allineare la fessura della staffa e del rilevatore. Spingi il rilevatore sulla staffa di montaggio e ruotalo in senso orario per fissarlo in posizione. Tirare verso l'esterno il rilevatore per assicurarsi che sia fissato saldamente alla staffa di montaggio.

NOTA: quando la batteria del rilevatore entra in contatto per la prima volta con il rilevatore, l'allarme acustico potrebbe suonare per un secondo. Ciò significa che è normale e indica che la batteria è posizionata correttamente. Chiudi il coperchio, quindi premi il pulsante di prova, tenendolo premuto per circa 5 secondi finché non suona il clacson. Il clacson dovrebbe suonare un allarme forte e pulsante. Ciò significa che l'unità funziona correttamente.

Indicatore rosso
Il LED rosso, come indicatore di ALLARME, è presente con il rilevatore. Può essere visto attraverso il pulsante di test sulla copertura del rilevatore. Quando il LED rosso lampeggia una volta per 35 secondi, indica che il rilevatore è in funzionamento normale. Quando il rilevatore di fumo rileva il fumo e contemporaneamente emette un allarme acustico, il LED rosso lampeggia molto frequentemente, una volta per 0,5 secondi.

Testare il rilevatore di fumo
Testare il rilevatore settimanalmente premendo con decisione il pulsante di test con il dito finché non suona il clacson. Il metodo di test potrebbe richiedere fino a 20 secondi per far suonare l'allarme acustico. Questi sono solo i modi per essere sicuri che il rilevatore funzioni correttamente. Se il rilevatore non esegue correttamente il test, fallo riparare o sostituire immediatamente.

ATTENZIONE: non utilizzare mai una fiamma libera per testare il rilevatore. Potresti appiccare un incendio e danneggiare il rilevatore e la tua casa. L'interruttore di test integrato testa accuratamente tutte le funzioni del rilevatore, come richiesto dagli Underwriters' Laboratories.

Sono gli unici modi corretti per testare l'unità.

ATTENZIONE: quando non si sta testando l'unità e l'allarme acustico emette un suono forte e continuo, significa che il rilevatore ha rilevato fumo o particelle di combustione nell'aria.

Assicuratevi che l'allarme acustico sia un avvertimento di una possibile situazione grave, che richiede la vostra attenzione immediata.
˙ L'allarme potrebbe essere causato da una situazione fastidiosa. Il fumo di cucina o una fornace polverosa, a volte chiamati "fuochi amici", possono far suonare l'allarme. Se ciò accade, aprire una finestra o ventilare l'aria per rimuovere il fumo o la polvere. L'allarme si spegnerà non appena l'aria sarà completamente limpida.
˙ Se la sirena d’allarme inizia a suonare una volta al minuto, questo segnale significa che la batteria del rilevatore è scarica. Sostituisci immediatamente la nuova batteria. A questo scopo tenere a portata di mano batterie nuove.

Prendersi cura del rilevatore di fumo
Per mantenere il rilevatore in buone condizioni, è necessario testarlo settimanalmente, facendo riferimento alla sezione “TEST DEL VOSTRO
RILEVATORE DI FUMO".
˙ Sostituire la batteria del rilevatore una volta all'anno o immediatamente quando viene emesso il segnale acustico di batteria scarica una volta al minuto. Il "segnale acustico" di batteria scarica dovrebbe durare almeno 30 giorni.
NOTA: per la sostituzione della batteria, utilizzare Eveready #522, #1222, #216; Duracell#MN1604; o Gold Peak #1604P,
#1604S; o Ultralife U9VL-J.
˙ Aprire il coperchio e aspirare la polvere dalla camera di rilevamento del rilevatore almeno una volta all'anno. Questa operazione può essere eseguita quando apri il rilevatore per cambiare la batteria. Rimuovere la batteria prima della pulizia. Per pulire il rilevatore, utilizza l'accessorio con spazzola morbida sull'aspirapolvere. Rimuovere con attenzione la polvere dai componenti del rilevatore, in particolare dalle aperture della camera di rilevamento.
Sostituire la batteria dopo la pulizia. Testare il rilevatore per assicurarsi che la batteria sia posizionata in modo errato. Controlla che non vi siano ostruzioni all'interno del pulsante di prova. Se è presente polvere nel pulsante di prova, inserire uno stuzzicadenti dal retro verso la parte anteriore.
˙ Pulire il coperchio del rilevatore quando si sporca. Per prima cosa aprire il coperchio e rimuovere la batteria. Lavare la copertura a mano con un panno inumidito con acqua pulita. Asciugarlo con un panno privo di lanugine. Non far entrare acqua sui componenti del rilevatore. Sostituisci la batteria e chiudi il coperchio. Testare il rilevatore per assicurarsi che la batteria funzioni correttamente.


Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
