Rilevatore di fumo fotoelettrico

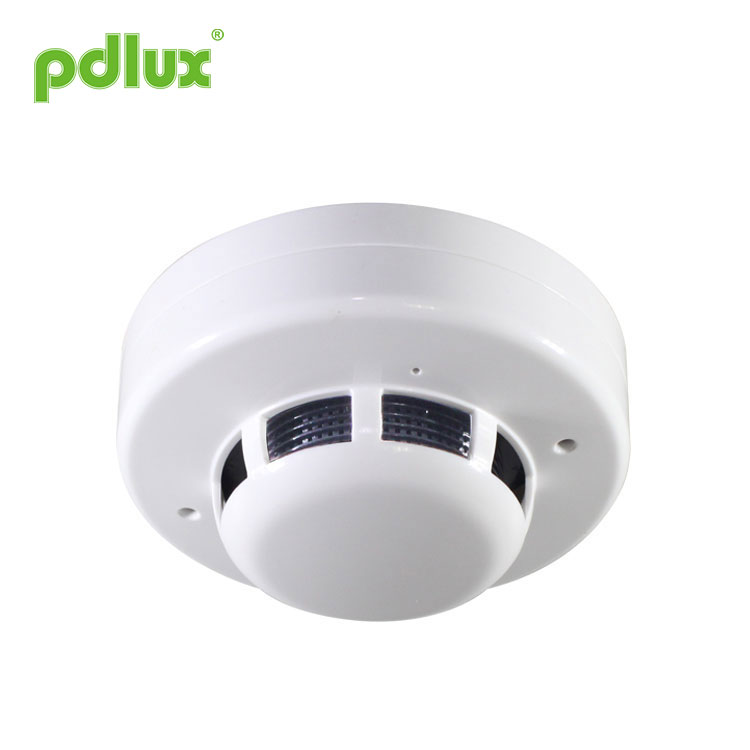

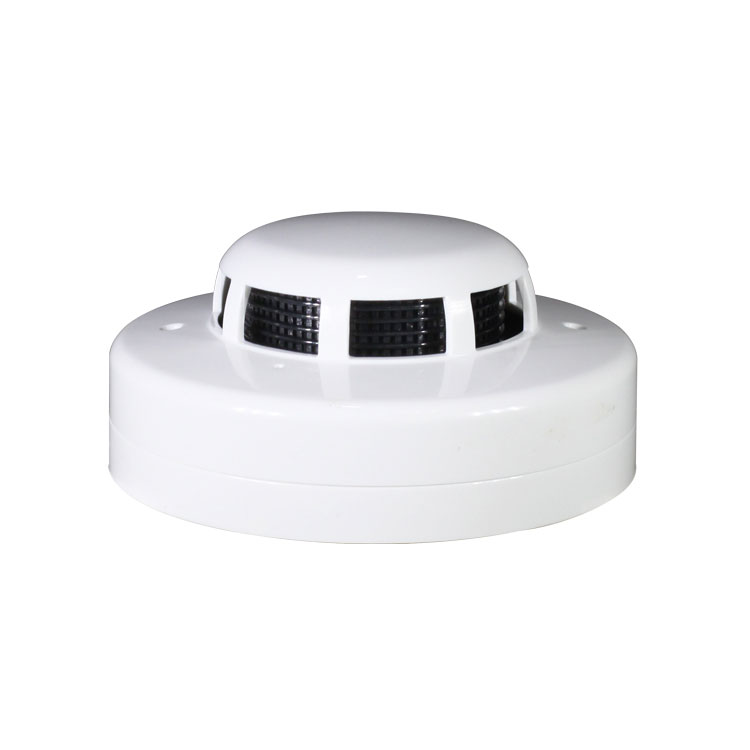

Rilevatore di fumo PD-SO928D

Taglia del prodotto

Riepilogo

Il prodotto è un nuovo tipo di rilevatore di fumo fotoelettrico. Quando rileva il fumo, emetterà immediatamente un segnale e attiverà l'unità collegata per funzionare, informandoti in anticipo che si verificherà un incendio ed evitando perdite indesiderate, offrendoti sicurezza e comodità.

Specifiche

Alimentazione: DC12V~DC33V
Corrente statica: <60uA
Corrente di allarme: ≤30 mA
Temperatura di lavoro: -10°C~40°C
Umidità di lavoro: 10%-95%RH senza condensa
Doppio indicatore.

Dove adatto per installare il rilevatore di fumo

1. Innanzitutto, devi installare almeno un elemento in ciascuna camera da letto e percorso.
2. Quando scoppia un incendio, le scale sono importanti per correre fuori, quindi devi installare un rilevatore di fumo in cima alle scale.
3. È necessario almeno un rilevatore di fumo per ogni spazio su ciascun piano, compresi l'attico e il seminterrato finiti.
4. Installare un rilevatore accanto a ciascun impianto elettrico.

5.Faresti meglio a installare un rilevatore di fumo al centro del soffitto perché il fumo si diffonderà sempre.
6. Se per qualche motivo non riesci a installarlo al centro del soffitto, dovrai installarli anche ad almeno 10 cm dal muro.
7. Se vuoi montarli a parete, installali 10-30,5 cm sotto il soffitto. Figura 1.
8. Quando il tuo corridoio è lungo più di 9 metri, devi installare più rilevatori.
9. In una stanza con tetto spiovente, installa un allarme a 0,9 metri dalla parte superiore. figura 2.
10. Come installare un rilevatore di fumo in una casa unifamiliare. La casa mobile non è isolata, quindi è meglio installare il rilevatore a 10-30,5 cm dal soffitto.

Dove non adatto per installare il rilevatore di fumo

1. In prossimità o nel luogo in cui spesso sono presenti particelle in fiamme, come: cucina, garage (gas di scarico), fornello, scaldabagno o vicino all'oliatore.
3. In un luogo umido o umido; o vicino a un bagno con doccia.
4. In un luogo polveroso, sporco o unto.
5. Nelle aree molto ventilate, il fumo verrà allontanato completamente dall'unità.
6. Nell'area di registrazione dell'aria, ciò bloccherà la camera di rilevamento.
7. La distanza dalla lampada fluorescente è inferiore a 305 mm. Il “rumore” elettrico può interferire con il sensore.
8. Nello spazio "aria morta", ad esempio, nella Figura 1, a meno di 10 cm vicino all'angolo.
9. Il rilevatore di fumo è facile da rilevare nella sala fumatori.

Installazione

AVVERTENZA: disattivare l'alimentazione del circuito prima di installare il rilevatore.
1. Spegnere innanzitutto il coperchio del prodotto ruotandolo in senso antiorario;
2. Collega i cavi alle posizioni corrispondenti secondo i contrassegni sul prodotto e le istruzioni di connessione sulle istruzioni;
3. Dopo aver installato tutti i rilevatori, fornire alimentazione all'unità di controllo;
4. Testare il rilevatore secondo la sezione test;
5. Resettare il rilevatore sul sistema di controllo;
6. Notifica al sistema dipartimentale competente di entrare nello stato lavorativo.

NOTA: di seguito è riportata la connessione a 4 fili

① Terminale 5 collegare"+"
② Terminale 2 collegare "–"
③ I terminali 6 e 3(4) collegano il terminale di uscita relè.

Avvertenza: durante l'installazione del prodotto, fare attenzione a non lasciare che la polvere entri nella stanza di rilevamento del fumo.

Test

Il rilevatore deve essere testato dopo l'installazione e la pulizia di manutenzione.
Nota: prima del test, il sistema di rilevamento del fumo del dipartimento di gestione pertinente verrà avvisato per la manutenzione e pertanto smetterà di funzionare. Interrompere l'energia cinetica del controllo logico dell'area o del sistema che verrà mantenuto per evitare collegamenti di allarme non necessari. Assicurati che il rilevatore sia cablato correttamente e alimenta il sistema. Dopo l'alimentazione, lasciare che il rilevatore funzioni stabilmente per 80 secondi, quindi testarlo come segue;
1. Cambia l'alimentazione, l'indicatore dovrebbe lampeggiare una volta ogni 20 secondi.
2. Premi il puntale di prova (meno di 1,5 mm di diametro) nel foro per circa 2-3 secondi e l'indicatore dovrebbe essere sempre acceso.
3. Se l'indicatore non si accende, controlla se il pin di prova viene utilizzato correttamente.
4. Test del fumo: prendi un bastoncino di legno fumante o un nucleo di cotone sul lato del rilevatore e soffia il fumo nel rilevatore fino all'allarme.
Avvertenza: a causa del test di cui sopra, il rilevatore può essere ripristinato solo dopo che l'alimentatore è stato momentaneamente spento. Se il rilevatore non supera il test precedente, controlla che il cablaggio sia corretto.

Perno di prova (diametro inferiore a 1,5 mm)

Manutenzione regolare

1. Prova almeno una volta alla settimana.
2. Pulire il rilevatore di fumo almeno una volta al mese.
Utilizzare una spazzola morbida per aspirare delicatamente.
3. Non utilizzare mai acqua o detersivo per pulire i rilevatori di fumo poiché potrebbero danneggiare l'apparecchiatura.

Cosa fare quando scoppia un incendio

1. Chiama la stazione dei vigili del fuoco.
2. Niente panico e mantieni la calma. Parti il ​​più rapidamente possibile seguendo il percorso del piano avanzato, non perdere molto tempo per ottenere le cose.
3. Senti se la porta è calda. Se fa caldo, non aprire la porta; in caso contrario, dovresti anche impedire alla fiamma di entrare, puoi scegliere altre vie di fuga.
Copri naso e bocca con un asciugamano umido e non respirare i fumi.
5. Dopo la fuga, riunirsi nel luogo designato per assicurarsi che la persona non venga ferita o uccisa.

● Si prega di confermare con l'installazione professionale.
● Interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurati di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.
Queste istruzioni, senza la nostra autorizzazione, non devono essere copiate per altri scopi.
