PDLUX PD-S16-V1 Modulo sensore a microonde Sensore a microonde da 5,8 GHz + MCU + ricevitore IR
PDLUX PD-S16-V1 Modulo sensore a microonde Sensore a microonde 5,8 GHz + MCU + ricevitore IR è un modulo di controllo front-end completo composto da sensore a microonde a 5,8 GHz a 360 gradi, sensore fotosensibile, circuito amplificatore di segnale, MCU e circuito ricevitore del telecomando . Tre potenziometri possono regolare la sensibilità di rilevamento, il tempo di ritardo e l'intervallo di illuminamento. Il segnale di controllo dell'uscita può controllare direttamente il circuito del relè, il pin di avvio dell'alimentatore a commutazione e altri circuiti di controllo. È conveniente per lo sviluppo secondario di diversi utenti e l'installazione di shell con strutture diverse.
Modello:PDLUX PD-S16-V1
Invia richiesta
Sommario
PDLUX PD-S16-V1 Modulo sensore a microonde Sensore a microonde da 5,8 GHz + MCU + ricevitore IR is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 Modulo sensore a microonde Sensore a microonde da 5,8 GHz + MCU + ricevitore IR
|
Fonte di alimentazione: DC5V Corrente di lavoro: <30mA Frequenza di lavoro del sensore a microonde: 5,8 GHz Temperatura di lavoro: -15°C~+70°C Impostazione del tempo: 10 sec-20 min. (regolabile)Controllo della luce: 10-300LUX, tutta la luce (regolabile) |
Angolo di rilevamento: 360° (installazione a soffitto), 180° (installazione a parete) Campo di rilevamento: 2-10 m (raggio) (regolabile). (installazione a soffitto) Distanza di rilevamento del movimento verticale: > 20 m Velocità di rilevamento: 0,5 m-1,5 m/sDimensioni dell'aspetto: 42,6 mm (lunghezza) X 26 mm (larghezza) X 9,4 mm (altezza) |
Informazioni sul sensore
Function of PDLUX PD-S16-V1 Modulo sensore a microonde Sensore a microonde da 5,8 GHz + MCU + ricevitore IR
Pin Dunction Descrizione：
|
Numero |
Nome pin Pin |
Ingresso Produzione |
Spiegazione |
|
1 |
NC |
|
NON |
|
2 |
NC |
|
NON |
|
3 |
Produzione |
Produzione |
Uscita segnale ad alto livello 10 sec-20 min (regolabile) |
|
4 |
+5V |
Ingresso |
Potenza positiva |
|
5 |
GND |
Ingresso |
Potenza negativa |

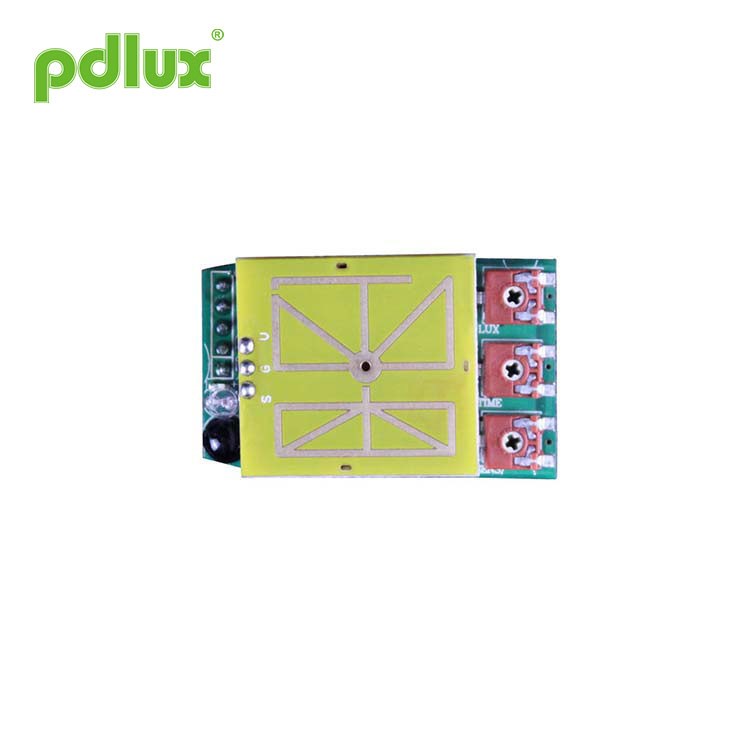

Knob adjustment of PDLUX PD-S16-V1 Modulo sensore a microonde Sensore a microonde da 5,8 GHz + MCU + ricevitore IR
(1) Impostazione dell'intervallo di rilevamento (sensibilità)
L'utente può ragionevolmente scegliere la posizione del potenziometro in base alle esigenze del campo di rilevamento.
(2) Impostazione dell'ora
Gli utenti possono scegliere il tempo di ritardo appropriato in base ai diversi ambienti di utilizzo e alle diverse definizioni di prodotto.
(3) Impostazione del controllo della luce
Il valore di illuminamento di lavoro può scegliere una posizione adatta nell'intervallo 10~300LUX e tutta la luce.
