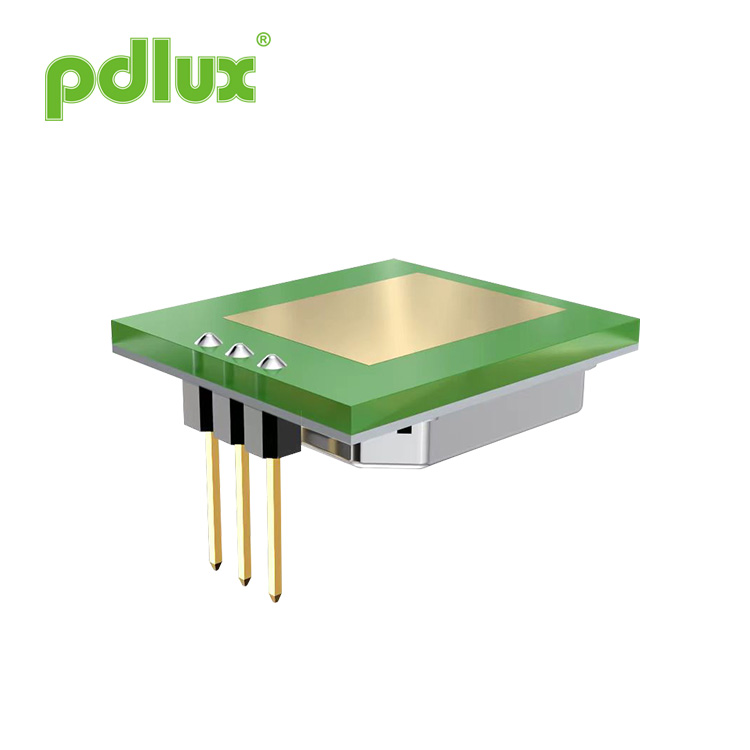

Sensore di movimento a microonde PD-V5-N da 360° 5,8 GHz
Il sensore di movimento a microonde PD-V5-N a 360° da 5,8 GHz è un modulo ricetrasmettitore Doppler bistatico in banda C. Adotta un circuito esterno di segnale amplificato con oscillatore risonatore (CRO) integrato, è conveniente per i clienti sviluppare vari prodotti.
Modello:PD-V5-N
Invia richiesta
Sensore di movimento a microonde PD-V5-N da 360° 5,8 GHz
ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 64 dB.
Applicazione
Interruttore intelligente
Luce automatica
Rilevamento intrusi
Bassa potenza in uscita wireless
Basso consumo energetico
Rilevamento senza contatto
Facile da abbinare al circuito esterno
Elevata capacità anti-jamming Adatta a vari ambienti difficili
Uscita a basso rumore
Interruttore intelligente
Luce automatica
Rilevamento intrusi
Bassa potenza in uscita wireless
Basso consumo energetico
Rilevamento senza contatto
Facile da abbinare al circuito esterno
Elevata capacità anti-jamming Adatta a vari ambienti difficili
Uscita a basso rumore
Il sensore di movimento a microonde PD-V5-N a 360° da 5,8 GHz è bistatico in banda C
Modulo ricetrasmettitore Doppler. Adotta l'oscillatore risonatore integrato (CRO)
circuito esterno del segnale amplificato, è conveniente per i clienti
sviluppare vari prodotti.
Questo modulo è ideale per il sensore di presenza nell'illuminazione automatica interruttori.Può essere utilizzato anche per rilevatori antintrusione con montaggio a soffitto.
Questo modulo è ideale per il sensore di presenza nell'illuminazione automatica interruttori.Può essere utilizzato anche per rilevatori antintrusione con montaggio a soffitto.
Conforme alla norma EN 300440、EN 62479
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Direttiva ROSSA - 2014/53/UE
In conformità con FCC Parte 15.249
Conforme alla norma EN 62321,direttiva ROHS - 2011/65/UE
Conforme alla direttiva REACH - 1907/2006/CE
Dimensioni dei prodotti
Circuiti di riferimento
Circuiti di riferimento
Parametri tecnici
| Parametro | Appunti | minimo | Tip | Massimo | Unità |
| Tensione di alimentazione |
|
4.75 | 5.00 | 5.25 | V |
| 2.85 | 3.00 | 3.15 | |||
| Impostazione della frequenza | 1 | 5.75 | 5.80 | 5.85 | GHz |
| Potenza irradiata (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
| Intensità del segnale ricevuto | 2 | 150 | 200 | 300 | μVp-p |
| Consumo attuale |
|
18.5 | 19 | 19.5 | ma |
| temperatura di esercizio |
|
-30 | 25 | 105 | ℃ |
ATTENZIONE: l'effettivo campo di rilevamento è correlato al guadagno di amplificazione del segnale del circuito, al layout complessivo del PCBA e alla soglia dell'MCU.
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC e CE.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 64 dB.
