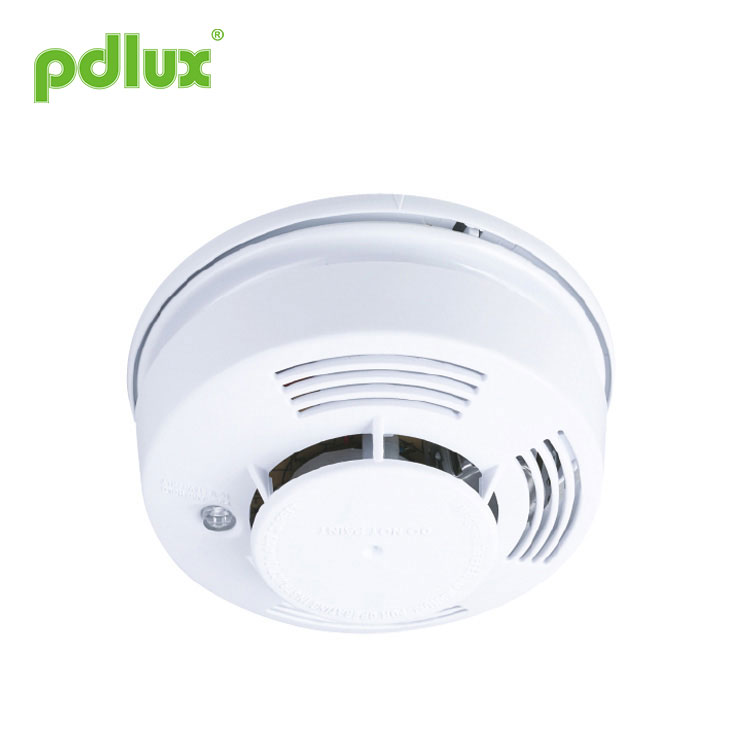

Rilevatore ottico di fumo

Istruzioni per l'allarme fumo PD-SO98C

Riepilogo

Il prodotto è un rilevatore di fumo fotoelettrico, generalmente è più efficace nel rilevare incendi covanti che covano per ore prima di prendere fuoco. Le fonti di incendio possono includere sigarette bruciate nei divani o nei letti. È conforme allo standard ISO/DIS 12239.
IMPORTANTE! SI PREGA DI LEGGERE ATTENTAMENTE E CONSERVARLO.
Questo manuale dell'utente contiene informazioni importanti sul funzionamento del rilevatore di fumo. Per garantire la tua sicurezza, devi installare almeno un allarme in ogni singola stanza. Si prega di non aprire il rilevatore di fumo perché ciò potrebbe causare effetti impropri. Se stai installando questo rilevatore di fumo per utilizzarlo da parte di altri, devi lasciare questo manuale, o una copia di esso, all'utente finale.

Specifiche

Alimentazione CC: Alimentazione: DC9V
Corrente statica: <10uA
Corrente di allarme: <12mA
Allarme di bassa tensione: 6,5 V ~ 7,5 V
Volume allarme:>85 db (3m)

Alimentazione CA: Alimentazione: 100-130 V CA
220-240 V CA
Frequenza di alimentazione: 50/60 Hz

Consumo energetico statico: <0,5 W

Temperatura di lavoro: -10~50°C

Dove è opportuno installare il rilevatore di fumo

1. Inizialmente, devi installarli nella tua camera da letto e nel percorso e dovresti installare almeno un elemento in ogni camera da letto.
2. Le scale sono importanti per correre fuori quando si verificano gli incendi, quindi è necessario installare rilevatori di fumo.
3. È necessario almeno un rilevatore di fumo su ogni piano, compresi solai e scantinati finiti.
4. Installare un allarme accanto a ogni impianto elettrico.
5. Installa i rilevatori di fumo al centro del soffitto, perché lo smog, il calore e le vampate si sollevano sempre verso la parte superiore delle stanze.
6. Se per qualche motivo non è possibile installarli al centro del soffitto, è necessario installarli ad almeno 10 cm di distanza dal muro.
7. Se desideri installarli a parete, devono essere installati a 10-30,5 cm di distanza sotto il soffitto. Diagramma 1.
8. È necessario installare più di un allarme quando la lunghezza del corridoio supera i 9 metri.
9. In una stanza con tetto obliquo, installare l'allarme a 0,9 m di distanza dalla parte superiore. Schema 2.
10. Come installare i rilevatori di fumo in una casa rimovibile. La casa rimovibile non dispone di isolamento termico, quindi è meglio installare l'allarme a 10-30,5 cm di distanza dal soffitto. Per motivi di sicurezza è necessario installarne anche un altro vicino alla camera da letto. .

Dove non adatto per installare rilevatori di fumo

1. Dove vengono prodotte le particelle di combustione. Le particelle di combustione si formano quando qualcosa brucia.
Evita l'installazione in aree quali cucine, garage e locali caldaie scarsamente ventilati. Mantieni le unità ad almeno 6 metri dalle fonti di particelle di combustione (stufa, fornello, scaldabagno, scaldabagno), se possibile. Ventilare queste aree il più possibile.
2. Nei flussi d'aria vicino alle cucine. Le correnti d'aria possono attirare il fumo della cucina nella camera di rilevamento di un rilevatore di fumo vicino alla cucina.
3. In aree molto umide, umide o piene di vapore o direttamente vicino a bagni con docce. Tenere le unità ad almeno 3 metri di distanza da docce, saune, lavastoviglie, ecc.
4. Dove le temperature sono regolarmente inferiori a 4 C (40 F) o superiori a 38 C (100 F), inclusi edifici non riscaldati, stanze all'aperto, portici o soffitte o scantinati non finiti.
5. In aree molto polverose, sporche o unte. Non installare un rilevatore di fumo direttamente sopra la stufa o il fornello. Pulisci frequentemente l'unità della lavanderia per mantenerla priva di polvere o lanugine.
6. Vicino a prese d'aria fresca, ventilatori a soffitto o in aree molto piene di spifferi. Le correnti d'aria possono allontanare il fumo dall'unità, impedendogli di raggiungere la camera di rilevamento.
7. Nelle aree infestate da insetti. Gli insetti possono ostruire le aperture della camera di rilevamento e causare allarmi indesiderati.
8. A meno di 305 mm di distanza da luci fluorescenti. Il "rumore" elettrico può interferire con il sensore.
9. Nello spazio “aria morta”, ad esempio, nel diagramma 1, vicino all'angolo a meno di 10 cm.
10. Se disponi di una sala riunioni per fumatori, non installare l'allarme lì perché l'unità si attiverà quando più persone fumano.

Come installare questo rilevatore di fumo
Strumenti di cui avrai bisogno:
*Matita *Trapano con punta da 6,5 ​​mm *Cacciavite standard/a testa piatta *Martello
1. Tenere saldamente la base e spingere la cerniera, quindi ruotare in senso antiorario, quindi rilasciare la base.
2. Tieni la base del rilevatore di fumo contro il soffitto (o la parete) e traccia un segno al centro di ciascuna fessura di montaggio con una matita.
3. Posizionare l'unità in un luogo in cui non venga coperta dalla polvere quando si praticano i fori di montaggio.
4. Utilizzando una punta da trapano da 6,5 ​​mm, praticare un foro attraverso ciascun segno a matita fino a una profondità di 35 mm.
5. Inserisci i tasselli di plastica nei fori e picchiettali delicatamente con un martello. Stringi le viti 3*30 nei tasselli, quindi allentali di due giri.
6. Far scorrere la base del rilevatore di fumo fino alle teste delle viti nelle estremità strette degli slot di montaggio, quindi serrare completamente le viti.
7. Inserisci la batteria da 9 V nella scatola, assicurati che la leva rossa sia sotto la batteria, in modo che la batteria sia stabile. Diagramma 3.
8. Assicurarsi di inserire la batteria prima di installare l'allarme, altrimenti si distruggerà l'unità.
9. Chiudere il coperchio con l'allarme secondo il diagramma 4, quindi completare l'installazione.

Test

È importante testare questa unità settimanalmente per assicurarsi che funzioni correttamente. Non aprire gli allarmi da solo, restituiscili al venditore in caso di utilizzo improprio e non utilizzare il fuoco per testare gli allarmi.
1. Tenere premuto il pulsante di test sul coperchio dell'unità finché non suona l'allarme. Se non si attiva l'allarme, assicurati che l'unità riceva alimentazione e riprova. Se l'allarme continua a non suonare, sostituiscilo immediatamente o controlla la batteria.
2. Il segnale lampeggia una volta per 30 secondi e durante l'allarme lampeggia una volta per 0,5 secondi.
3. Se l'allarme emette un "trillo" basso ogni circa 30 secondi, indica di sostituire la batteria.
4. Poco fumo non causerà allarmi, quindi la disinformazione si verifica solo quando soffi il fumo direttamente sugli allarmi o ti dimentichi di accendere l'impianto di ventilazione mentre cucini.
5. A volte, quando fumi, l'unità emette un allarme, quindi puoi semplicemente soffiare aria per smettere di allarmare.

Manutenzione regolare

1. Non utilizzare mai acqua, detergenti o solventi per pulire il rilevatore di fumo poiché potrebbero danneggiare l'unità.
2. Provalo almeno una volta alla settimana.
3. Pulire il rilevatore di fumo almeno una volta al mese. Aspira delicatamente la polvere utilizzando la spazzola morbida dell'aspirapolvere domestico. Apri il coperchio e scollega la batteria, aspira delicatamente l'interno del coperchio e la camera del sensore, ricollega la batteria. Chiudi il rilevatore di fumo e aspira l'esterno del coperchio, prova il rilevatore di fumo.
4. Utilizzare queste batterie per sostituire quella vecchia.
Zinco carbonio: EVERREADY 216 O 2122; GOLDPEAK 1604P O 1604S
Alcaline:EVEREADY 522 DURACELL MN1604 MS1604;GOLDPEAK 1604A
Litio: ULTRALIFE U9VL
5. Faresti meglio a utilizzare una buona batteria per far funzionare l'allarme a lungo, alcune batterie possono durare più di 1 anno.

Limitazioni dell'allarme fumo

1. La NFPA72 degli Stati Uniti afferma che la sicurezza della vita umana deve essere segnalata tramite allarmi prima dell'incendio, per confermare la corretta via di fuga. I sistemi antincendio aiutano la metà dei residenti a fuggire e dovremmo aiutare di più gli anziani, le donne e i bambini perché sono sempre le vittime.
2. I rilevatori di fumo non sono infallibili, non possono prevenire o spegnere gli incendi, non sostituiscono l'assicurazione sulla proprietà o sulla vita. È necessario acquistare alcune strutture antincendio.
3. A volte il fumo viene bloccato da oggetti e non riesce a raggiungere il rilevatore e se il vento allontana il fumo dal rilevatore, neanche l'unità funziona.

Come fare in caso di incendio

1. Chiamare i Vigili del Fuoco immediatamente dopo la conferma dell'incendio.
2. Niente panico, mantieni la calma e segui il piano di fuga della tua famiglia. Esci di casa il più rapidamente possibile, non fermarti a vestirti o a raccogliere qualcosa.
3. Tocca le porte prima di aprirle per vedere se sono calde. Se una porta è fredda, aprila lentamente. Non aprire una porta calda: utilizza una via di fuga alternativa.
4. Coprire naso e bocca con un panno (preferibilmente bagnato). Fai un respiro breve e superficiale.
5. Incontrati nel luogo previsto fuori casa e conta le persone per assicurarti che tutti escano in sicurezza.

● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
